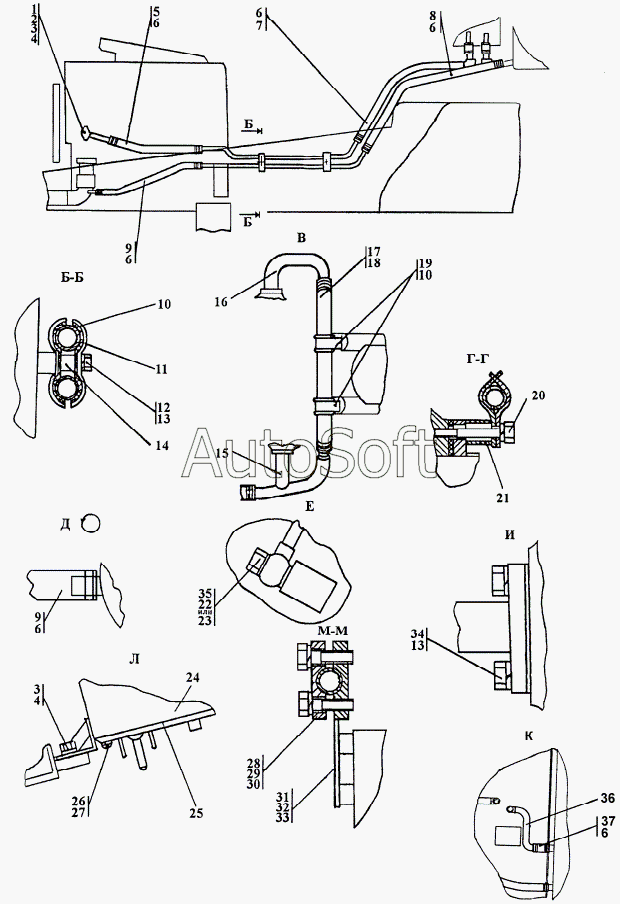

Каталог запасных частей к технике: Промтрактор ТГ-221Я (2004). 2002-43-3-01СП Установка системы подогрева
1
1
16
15
31
24
28
22
36
36
11
11
14
21
10
10
19
2
35
17
17
37
37
7
7
5
5
9
9
9
8
8
34
12
3
3
32
29
20
26
27
13
13
4
4
30
33
23
25
18
6
6
6
6
6
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Патрубок | |
| 1 | 2***П | Патрубок | |
| 2 | 4***3 | Прокладка | |
| 3 | Б***0 | Болт М10-6gx20 | |
| 4 | Ш***Т | Шайба 10 ОТ | |
| 5 | 4***6 | Рукав | |
| 5 | 4***0 | Рукав | |
| 6 | Х***2 | Хомут 1040-У-02 | |
| 7 | 4***5 | Рукав | |
| 7 | 4***0 | Рукав | |
| 8 | 4***5 | Рукав | |
| 8 | 4***0 | Рукав | |
| 9 | 4***9 | Рукав | |
| 9 | 4***0 | Рукав | |
| 10 | 7***9 | Прокладка | |
| 11 | 5***1 | Планка | |
| 11 | 5***0 | Планка | |
| 12 | Б***5 | Болт М8-6gx35 | |
| 13 | Ш***Т | Шайба 8Т | |
| 14 | 5***6 | Втулка | |
| 15 | 2***П | Трубопровод | |
| 16 | 2***П | Патрубок | |
| 17 | 4***2 | Рукав | |
| 17 | 4***0 | Рукав | |
| 18 | Х***2 | Хомут 1028-У-02 | |
| 19 | 7***8 | Хомутик | |
| 20 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 21 | 3***1 | Втулка | |
| 22 | 4***3 | Прокладка | |
| 23 | 1***2 | Кольцо 12x16 МН4152-62 | |
| 24 | 3***П | Корпус | |
| 25 | П***0 | Щиток управления ПЖД-600И-1015410 | |
| 26 | В***6 | Винт ВМ5-6gx16 | |
| 27 | Ш***5 | Шайба 5 | |
| 28 | 2***9 | Прижим | |
| 29 | Б***0 | Болт М12x1,25-6gx40 | |
| 30 | Ш***Т | Шайба 12 ОТ | |
| 31 | 2***7 | Кронштейн | |
| 32 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 33 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 34 | Б***5 | Болт М8-6gx25 | |
| 35 | 7***2 | Болт зажимной | |
| 36 | 3***П | Трубопровод | |
| 36 | 3***П | Трубопровод | |
| 37 | 4***1 | Рукав | |
| 37 | 4***0 | Рукав |
