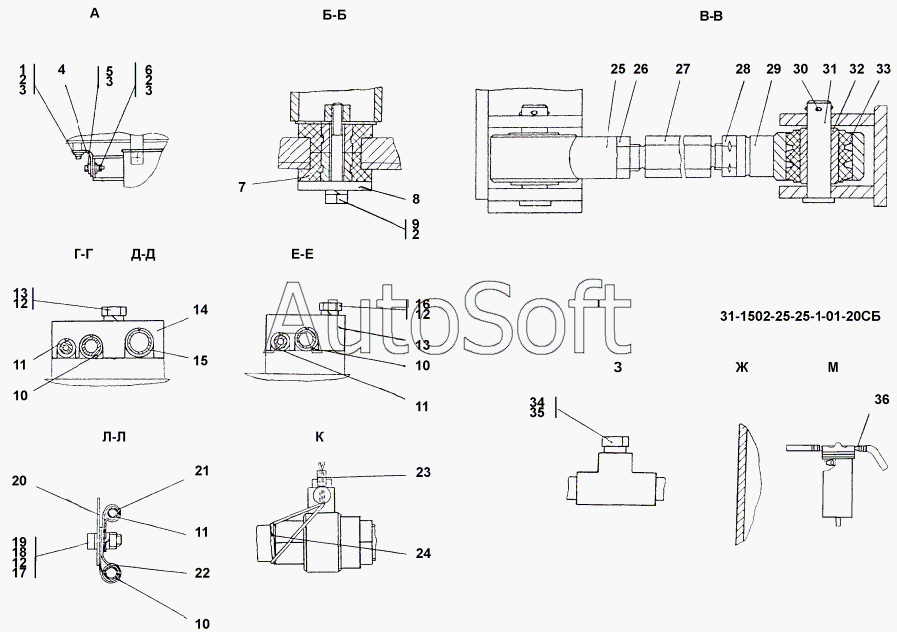

Каталог запасных частей к технике: Промтрактор ТГ-221Я (2004). 311502-25-1СП Установка топливного бака
6
9
9
19
16
13
1
1
5
5
26
28
28
21
6
18
12
12
12
2
2
2
3
3
3
3
17
17
30
35
24
311502-25-1СП
4
25
25
29
29
13
13
36
14
20
32
32
27
27
7
4
8
33
23
31
31
34
15
10
10
10
11
11
11
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311502-25-1СП | 3***П | Установка топливного бака | |
| 1 | 2***0 | Болт М16х1,5-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 1 | 2***0 | Болт М16х1,5-6gх30 ГОСТ 7796-70 | |
| 2 | Ш***Т | Шайба 16 ОТ | |
| 3 | 3***0 | Шайба 16х1.01.10,019 ГОСТ 10450-78 | |
| 3 | 3***0 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 4 | 3***1 | Стяжка | |
| 4 | 3***0 | Стяжка | |
| 5 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 5 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 6 | 3***0 | Гайка М16х1,5-6Н ГОСТ 5915-70 | |
| 6 | 3***0 | Гайка М18х1,5-6Н ГОСТ 5915-70 | |
| 7 | 2***П | Амортизатор | |
| 8 | 2***1 | Шайба | |
| 9 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 9 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 10 | 7***6 | Прокладка | |
| 11 | 7***6 | Прокладка | |
| 12 | Ш***Т | Шайба 8Т | |
| 13 | 1***7 | Прижим | |
| 13 | Б***5 | Болт М8-6gx35 | |
| 14 | 2***2 | Хомут | |
| 15 | 7***5 | Прокладка | |
| 16 | Б***0 | Болт М8-6gx30 | |
| 17 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 17 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 18 | Г***8 | Гайка М8 | |
| 19 | Б***6 | Болт М8-6gx16 | |
| 20 | 2***1 | Пластина | |
| 21 | 7***0 | Хомутик | |
| 22 | 7***6 | Хомут | |
| 23 | 2***4 | Пломба свинцовая | |
| 24 | П***С | Проволока 0,8-0-С | |
| 25 | 3***П | Втулка | |
| 25 | 3***П | Втулка | |
| 26 | Г***5 | Гайка М16x1,5 | |
| 27 | 3***0 | Стяжка | |
| 27 | 3***0 | Стяжка | |
| 28 | 3***5 | Гайка М16х1,5-LН-6Н ГОСТ 5915-70 | |
| 28 | 3***0 | Гайка М16х1,5-LН-6Н ГОСТ 5915-70 | |
| 29 | 3***П | Втулка | |
| 29 | 3***П | Втулка | |
| 30 | Ш***0 | Шплинт 4x40 | |
| 31 | 4***0 | Ось | |
| 31 | 4***0 | Ось | |
| 32 | 2***1 | Втулка | |
| 32 | 2***0 | Втулка | |
| 33 | 4***0 | Втулка | |
| 34 | 7***0 | Пробка | |
| 35 | 1***2 | Кольцо 12x16 МН 4152-62 | |
| 36 | 1***0 | Наконечник |
