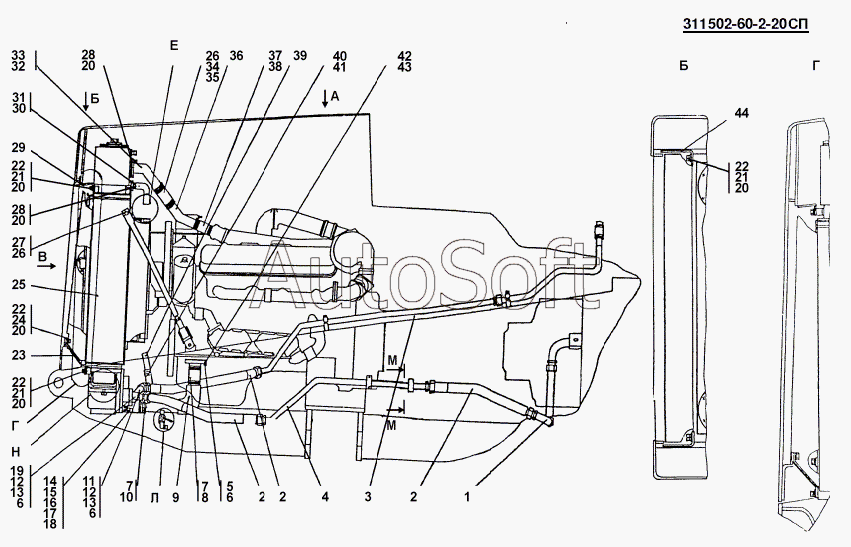

Каталог запасных частей к технике: Промтрактор ТГ-221Я (2004). 311502-60-2СП Система охлаждения двигателя и трансмиссии
32
35
35
38
38
41
41
18
18
43
43
8
32
12
12
12
30
30
27
27
22
22
22
22
22
44
24
17
20
20
20
20
20
20
6
6
6
16
16
28
28
26
26
21
21
21
24
23
5
5
13
13
13
15
15
10
10
8
33
42
42
25
25
14
14
26
26
26
31
31
39
33
36
36
3
3
1
1
4
4
311502-60-2-20СП
2
23
29
29
40
40
34
34
7
7
7
2
2
2
37
37
11
11
19
19
9
9
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311502-60-2-20СП | 3***П | Система охлаждения двигателя и трансмиссии | |
| 311502-60-2СП | 3***П | Система охлаждения двигателя и трансмиссии | |
| 1 | 3***П | Трубопровод | |
| 1 | 3***П | Трубопровод | |
| 2 | 4***П | Рукав | |
| 2 | 4***П | Рукав | |
| 3 | 3***П | Трубопровод | |
| 3 | 3***П | Трубопровод | |
| 4 | 3***П | Трубопровод | |
| 4 | 3***П | Трубопровод | |
| 5 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 5 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 6 | Ш***Т | Шайба 10 ОТ | |
| 7 | 5***П | Хомут | |
| 7 | 5***П | Хомут | |
| 8 | 4***1 | Рукав | |
| 8 | 4***0 | Рукав | |
| 9 | 2***П | Трубопровод | |
| 9 | 2***П | Трубопровод | |
| 10 | 4***1 | Рукав | |
| 10 | 4***0 | Рукав | |
| 11 | 2***П | Патрубок | |
| 11 | 2***П | Патрубок | |
| 12 | 4***4 | Прокладка | |
| 12 | 4***0 | Прокладка | |
| 13 | 2***6 | Болт 3М10-6gх35 | |
| 13 | 2***0 | Болт 3М10-6gx35 | |
| 14 | 2***П | Патрубок | |
| 14 | 2***П | Патрубок | |
| 15 | 2***2 | Болт М16x1,5-6gx115 | |
| 15 | 2***0 | Болт М16x1,5-6gx115 | |
| 16 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 16 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 17 | Ш***Т | Шайба 15.ОТ | |
| 18 | 4***7 | Прокладка | |
| 18 | 4***0 | Прокладка | |
| 19 | 2***П | Патрубок | |
| 19 | 2***П | Патрубок | |
| 20 | Ш***Т | Шайба 12 ОТ | |
| 21 | Б***0 | Болт М12x1,25-6gx30 | |
| 22 | 4***6 | Шайба | |
| 22 | 4***0 | Шайба | |
| 23 | 3***4 | Щиток | |
| 23 | 3***0 | Щиток | |
| 24 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 24 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 25 | 2***П | Блок радиаторов | |
| 25 | 2***П | Блок радиаторов | |
| 26 | 2***П | Хомут | |
| 26 | 2***П | Хомут | |
| 26 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 26 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 27 | 7***2 | Шайба стопорная | |
| 27 | 7***0 | Шайба стопорная | |
| 28 | Б***5 | Болт М12x1,25-6gx35 | |
| 29 | 3***2 | Щиток | |
| 29 | 3***0 | Щиток | |
| 30 | 7***7 | Прокладка | |
| 30 | 7***0 | Прокладка | |
| 31 | 2***П | Патрубок | |
| 31 | 2***П | Патрубок | |
| 32 | 4***5 | Прокладка | |
| 32 | 4***0 | Прокладка | |
| 33 | 2***П | Патрубок | |
| 33 | 2***П | Патрубок | |
| 34 | 5***П | Хомут | |
| 34 | 5***П | Хомут | |
| 35 | 4***3 | Рукав | |
| 35 | 4***0 | Рукав | |
| 36 | 2***П | Трубопровод | |
| 36 | 2***П | Трубопровод | |
| 37 | 4***П | Хомут | |
| 37 | 4***П | Хомут | |
| 38 | 4***1 | Рукав | |
| 38 | 4***0 | Рукав | |
| 39 | 2***П | Трубопровод | |
| 39 | 2***П | Трубопровод | |
| 40 | 5***П | Хомут | |
| 40 | 5***П | Хомут | |
| 41 | 4***5 | Рукав | |
| 41 | 4***0 | Рукав | |
| 42 | 2***П | Патрубок | |
| 42 | 2***П | Патрубок | |
| 43 | 4***2 | Прокладка | |
| 43 | 4***0 | Прокладка | |
| 44 | 3***1 | Щиток |
