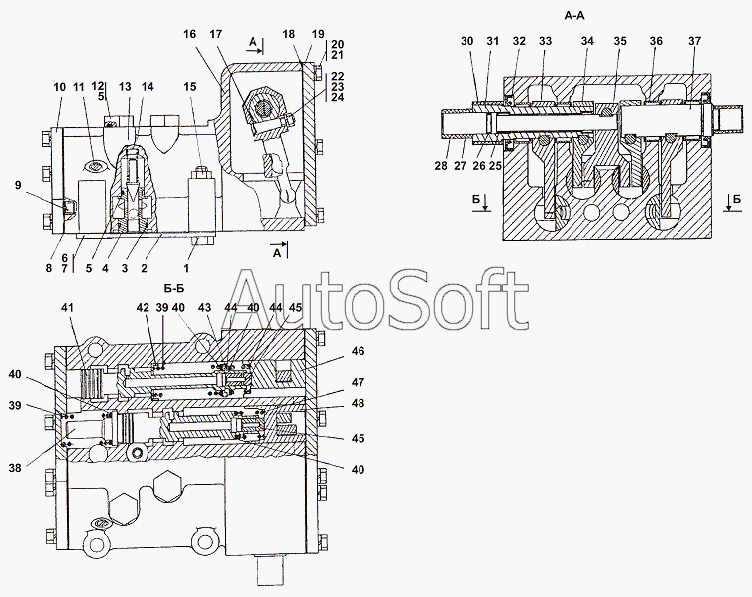

Каталог запасных частей к технике: Промтрактор ТГ-221Я (2004). 1501-15-41СП Блок управления
20
12
12
44
47
39
39
13
9
9
18
18
8
8
2
28
1
21
23
22
15
26
5
5
3
32
25
36
11
17
31
16
16
35
34
14
41
38
45
45
46
48
27
37
43
33
10
19
42
44
44
4
7
24
40
40
40
40
6
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-15-41-20СП | 1***П | Блок управления | |
| 1501-15-41СП | 1***П | Блок управления | |
| 1 | 2***6 | Болт М12-6gх75 | |
| 2 | 4***9 | Прокладка | |
| 3 | 0***8 | Кольцо 024-028-25-2-51-1668 | |
| 4 | 1***2 | Корпус | |
| 5 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 6 | 2***1 | Заглушка | |
| 7 | 1***1 | Крышка | |
| 8 | 4***9 | Прокладка | |
| 8 | 4***0 | Прокладка | |
| 9 | 7***1 | Пробка | |
| 9 | 7***0 | Пробка | |
| 10 | 1***0 | Крышка | |
| 11 | 3***0 | Пробка 3-кг1/4" | |
| 12 | 3***1 | Пробка | |
| 12 | 3***0 | Пробка | |
| 13 | 3***5 | Пружина | |
| 14 | 1***6 | Клапан | |
| 15 | Г***2 | Гайка М12 | |
| 16 | 1***9 | Корпус | |
| 16 | 1***0 | Корпус | |
| 17 | 3***7 | Клин | |
| 18 | 4***8 | Прокладка | |
| 18 | 4***0 | Прокладка | |
| 19 | 1***1 | Крышка | |
| 20 | Б***5 | Болт М8-6gx25 | |
| 21 | Ш***Т | Шайба 8Т | |
| 22 | Г***6 | Гайка М6 | |
| 23 | Ш***Т | Шайба 6Т | |
| 24 | 2***6 | Прокладка | |
| 25 | 9***5 | Подшипник 941/15 | |
| 26 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 27 | 1***5 | Валик | |
| 28 | 2***1 | Труба | |
| 30 | 2***2 | Труба | |
| 31 | 1***7 | Валик | |
| 32 | М***3 | Манжета 2.2-30x52-3 | |
| 33 | 1***9 | Рычаг | |
| 34 | 1***7 | Рычаг | |
| 35 | 1***6 | Рычаг | |
| 36 | 9***0 | Подшипник 941/30 | |
| 37 | 1***6 | Валик | |
| 38 | 1***1 | Золотник | |
| 39 | 3***1 | Пружина | |
| 40 | 4***5 | Кольцо | |
| 41 | 1***0 | Золотник | |
| 42 | 1***4 | Кольцо | |
| 43 | 1***8 | Упор | |
| 44 | 1***9 | Кольцо | |
| 44 | 3***1 | Пружина | |
| 45 | 1***2 | Плунжер | |
| 46 | 1***3 | Толкатель | |
| 47 | 3***9 | Пружина | |
| 48 | 1***4 | Толкатель |
