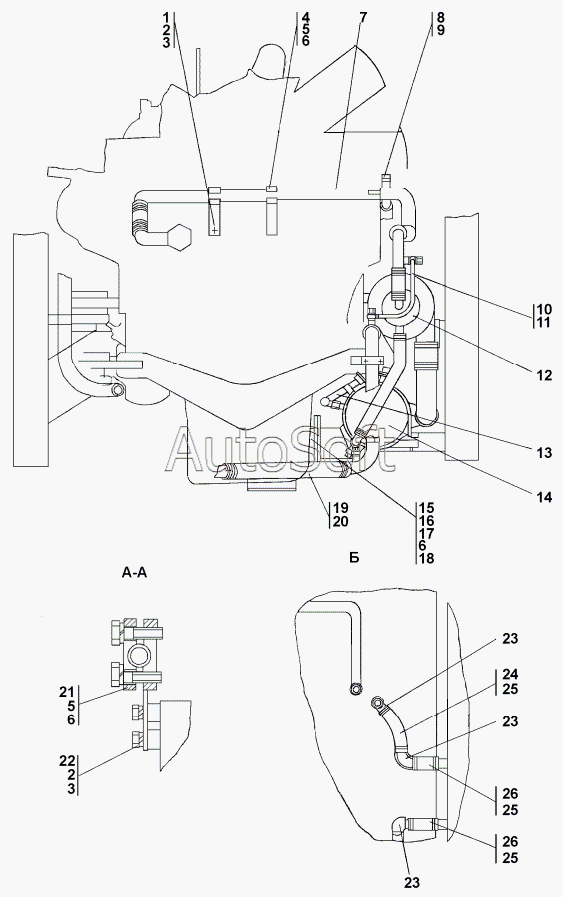

Каталог запасных частей к технике: Промтрактор ТГ-301К (2006). 312006-43-1СП Установка системы подогрева
24
20
25
25
25
11
12
14
18
6
6
6
3
3
17
5
5
16
2
2
19
7
26
26
10
9
8
4
21
21
1
15
23
23
23
22
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***) | Кронштейн | |
| 2 | Б***6 | Болт М8-6gx16 | |
| 3 | Ш***Т | Шайба 8Т | |
| 4 | 4***7 | Фланец | |
| 5 | Б***0 | Болт М12x1,25-6gx40 | |
| 6 | Ш***Т | Шайба 12 ОТ | |
| 7 | 3***) | Трубопровод | |
| 8 | 4***3 | Прокладка | |
| 9 | 7***7 | Пробка | |
| 10 | 4***4 | Рукав | |
| 11 | 4***5 | Шланговый хомут DIN 3017-AL12-22,9C7-W2 | |
| 12 | П***0 | Агрегат насосный ПЖД 30Л-1015200 | |
| 13 | 3***) | Топливопровод | |
| 14 | П***0 | Котел подогревателя ПЖД-30Л-1015010 | |
| 15 | 3***) | Газовод | |
| 16 | Б***5 | Болт М12x1,25-6gx25 | |
| 17 | Г***5 | Гайка М12x1,25 | |
| 18 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 19 | 4***2 | Рукав | |
| 20 | 4***9 | Шланговый хомут DIN3017-AS50-70/ 12C7-W2 | |
| 21 | 2***9 | Прижим | |
| 21 | 2***0 | Прижим | |
| 22 | 1***) | Кронштейн | |
| 23 | 2***) | Переходник | |
| 24 | 4***3 | Рукав | |
| 25 | 4***7 | Шланговый хомут DIN3017-AS30-45/ 12C7-W2 | |
| 26 | 4***1 | Рукав |
