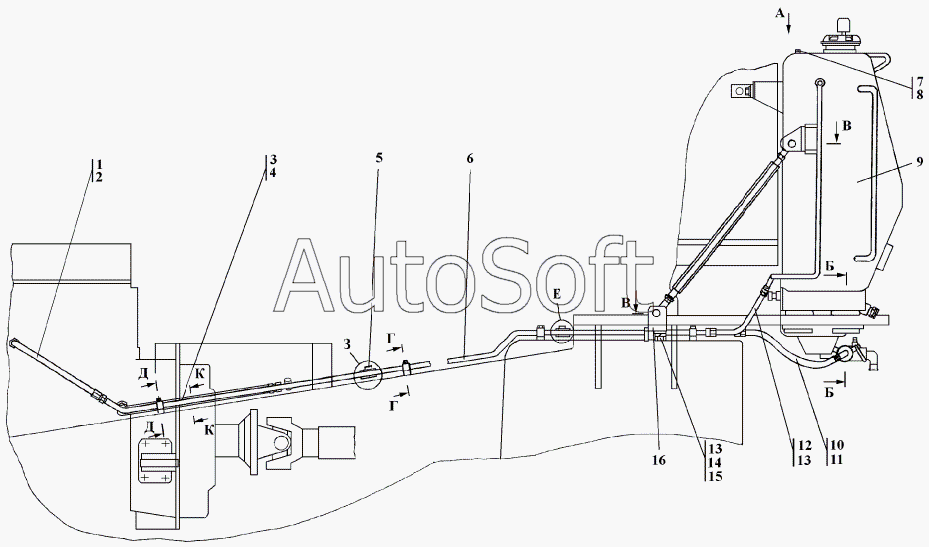

Каталог запасных частей к технике: Промтрактор ТГ-301К (2006). 311506-25-1-01СП Установка топливного бака
5
5
6
6
9
9
3
3
1
1
16
16
12
12
10
10
7
7
13
13
13
14
15
15
8
11
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311506-25-1-01-20СП(SP) | 3***) | Установка топливного бака | |
| 311506-25-1-01СП(SP) | 3***) | Установка топливного бака | |
| 1 | 3***) | Рукав | |
| 1 | 3***) | Рукав | |
| 2 | А***S | Рукав АS0802300SS | |
| 3 | 3***) | Рукав | |
| 3 | 3***) | Рукав | |
| 4 | А***S | Рукав АS 10025SS | |
| 5 | 3***) | Трубопровод | |
| 5 | 3***) | Трубопровод | |
| 6 | 3***) | Трубопровод | |
| 6 | 3***) | Трубопровод | |
| 7 | 7***7 | Пробка | |
| 7 | 7***0 | Пробка | |
| 8 | 1***2 | Кольцо 12x16 МН 4152-62 | |
| 9 | 3***) | Бак топливный | |
| 9 | 3***) | Бак топливный | |
| 10 | 4***) | Рукав | |
| 10 | 4***) | Рукав | |
| 11 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 12 | 4***) | Рукав d.12 | |
| 12 | 4***) | Рукав d.12 | |
| 13 | 2***9 | Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 | |
| 13 | 2***0 | Болт 24x2-6gx55 | |
| 14 | Ш***Т | Шайба 24Т | |
| 15 | 3***0 | Шайба 24 ГОСТ 11371-78 | |
| 15 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 16 | 3***) | Кронштейн | |
| 16 | 3***) | Кронштейн |
