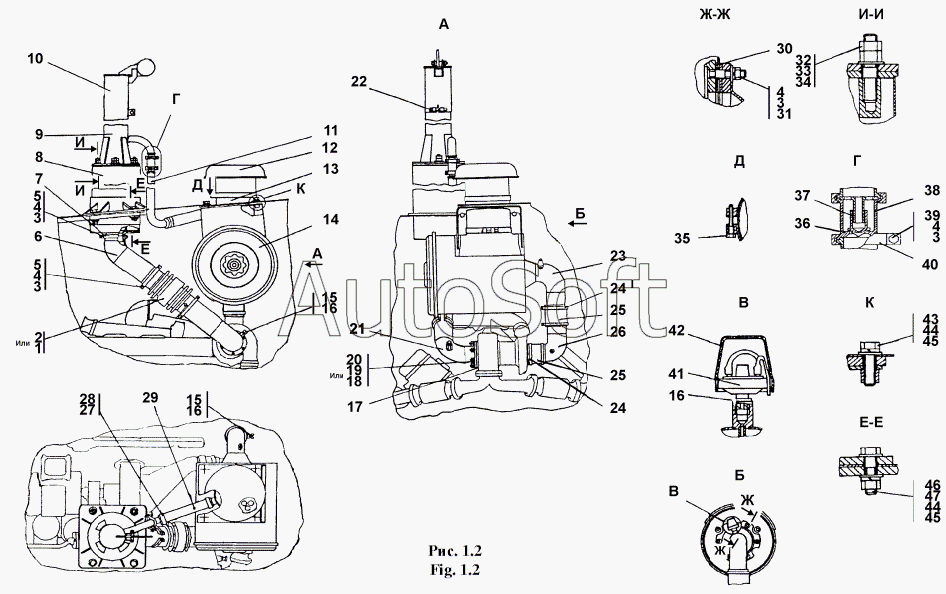

Каталог запасных частей к технике: Промтрактор ТГ-301Я (2004). 1502-05-1СП Установка систем воздухоочистки и выпуска
17
32
47
4
4
4
4
43
39
46
46
22
5
5
3
3
3
3
25
25
25
29
29
30
30
15
15
15
33
1
27
19
20
16
16
16
2
41
34
35
33
45
45
45
18
18
31
31
44
44
9
12
12
23
23
26
26
11
11
6
9
8
8
13
13
14
14
1502-05-1-20СП
28
35
42
38
37
36
40
40
28
1502-01-1СП
24
24
24
7
10
10
21
21
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-01-1СП | 1***П | Установка систем воздухоочистки и выпуска | |
| 1502-05-1-20СП | 1***П | Установка систем воздухоочистки и выпуска | |
| 1 | Е***Б | Компенсатор ЕАЛР.302666. 004СБ | |
| 2 | С***Б | Компенсатор СК-524.000.00СБ | |
| 3 | Ш***Т | Шайба 8Т | |
| 4 | Г***8 | Гайка М8 | |
| 5 | Б***5 | Болт М8-6gx45 | |
| 6 | 1***П | Газовод | |
| 6 | 1***П | Газовод | |
| 7 | 4***П | Половина хомута | |
| 8 | 1***П | Глушитель | |
| 8 | 1***П | Глушитель | |
| 9 | 1***П | Труба выпускная | |
| 9 | 1***П | Труба выпускная | |
| 10 | 0***П | Труба | |
| 10 | 0***П | Труба | |
| 11 | 1***П | Труба | |
| 11 | 1***П | Труба | |
| 12 | 4***П | Воздухозаборник | |
| 12 | 4***П | Воздухозаборник | |
| 13 | 1***П | Воздухоочиститель циклонный | |
| 13 | 1***П | Воздухоочиститель циклонный | |
| 14 | 1***П | Воздухоочиститель | |
| 14 | 1***П | Воздухоочиститель | |
| 15 | 3***0 | Пробка | |
| 15 | 3***0 | Пробка | |
| 16 | 1***2 | Кольцо 14x20 МН 152-62 | |
| 17 | Т***0 | Прокладка патрубка выпускного | |
| 18 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 19 | Ш***) | Шайба 10 (312300-П2) | |
| 20 | Г***) | Гайка М10-6Н (250512-П5) | |
| 21 | 1***П | Газовод | |
| 21 | 1***П | Газовод | |
| 22 | Б***0 | Болт М10-6gx50 | |
| 23 | 1***П | Воздуховод | |
| 23 | 1***П | Воздуховод | |
| 24 | 4***П | Хомут | |
| 24 | 4***П | Хомут | |
| 25 | 4***5 | Рукав | |
| 25 | 4***0 | Рукав | |
| 26 | 1***П | Воздуховод | |
| 26 | 1***П | Воздуховод | |
| 27 | П***2 | Хомут стяжной червячный ПО4.435.002 | |
| 28 | 4***П | Хомут | |
| 28 | 4***П | Хомут | |
| 29 | 4***4 | Рукав | |
| 29 | 4***0 | Рукав | |
| 30 | 4***3 | Прокладка | |
| 30 | 4***0 | Прокладка | |
| 31 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 31 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 32 | Г***5 | Гайка М16x1,5 | |
| 33 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 33 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 34 | 2***0 | Шпилька М16 2-3п/1,5-6gх55.66.013 ГОСТ 22034-76 | |
| 35 | 2***0 | Болт | |
| 35 | 2***0 | Болт | |
| 36 | 0***5 | Корпус | |
| 37 | 0***6 | Клапан | |
| 38 | 0***7 | Направляющая | |
| 39 | Б***0 | Болт М8-6gx30 | |
| 40 | 4***5 | Хомут | |
| 40 | 4***0 | Хомут | |
| 41 | 1***0 | Датчик сигнализатора засоренности воздушного фильтра | |
| 42 | 4***2 | Колпачок защитный | |
| 43 | Б***0 | Болт М12x1,25-6gx40 | |
| 44 | Ш***Т | Шайба 12ОТ | |
| 45 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 45 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 46 | 2***0 | Болт М12х1,25-6gх45 | |
| 46 | 2***0 | Болт М12х1,25-6gх45 | |
| 47 | Г***5 | Гайка М12x1,25 |
