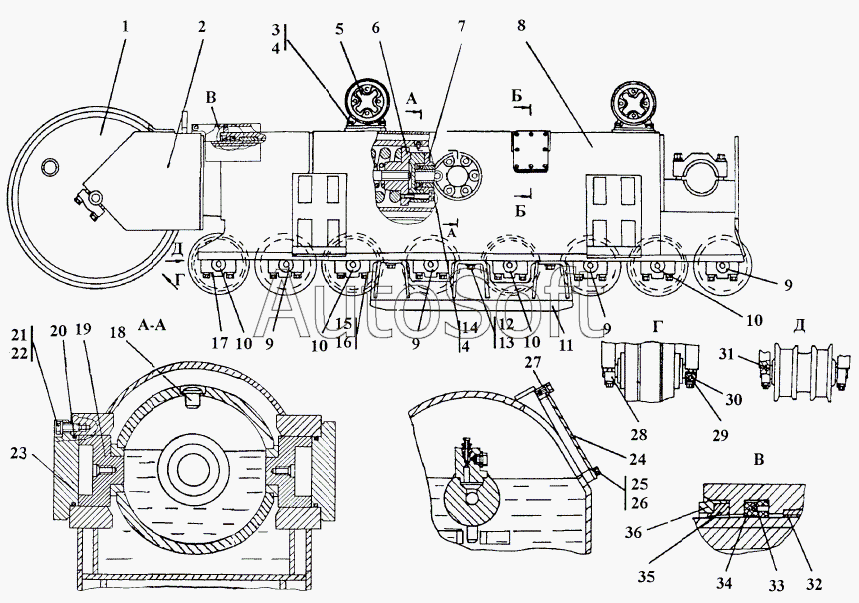

Каталог запасных частей к технике: Промтрактор ТГ-301Я (2004). 312002-21-3СП/2СП Тележка
8
8
8
8
11
11
2
2
5
5
6
6
7
7
7
7
1
1
10
10
10
10
10
9
9
9
9
9
29
29
18
28
28
35
34
36
23
24
19
32
17
13
13
15
15
22
22
30
30
31
31
33
27
27
25
21
21
12
12
3
3
14
14
16
16
26
4
4
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312002-21-2-20СП | 3***П | Тележка | |
| 312002-21-2СП | 3***П | Тележка | |
| 312002-21-3-20СП | 3***П | Тележка | |
| 312002-21-3СП | 3***П | Тележка | |
| 1 | 3***П | Колесо натяжное | |
| 1 | 3***П | Колесо натяжное | |
| 2 | 2***П | Рама тележки передняя | |
| 2 | 2***П | Рама тележки передняя | |
| 3 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 3 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 4 | Ш***Т | Шайба 20.ОТ | |
| 5 | 2***П | Каток поддерживающий | |
| 5 | 2***П | Каток поддерживающий | |
| 6 | 2***П | Механизм сдавания | |
| 6 | 2***П | Механизм сдавания | |
| 7 | 1***П | Механизм натяжения | |
| 7 | 1***П | Механизм натяжения | |
| 7 | 1***П | Механизм натяжения | |
| 7 | 1***П | Механизм натяжения | |
| 8 | 3***П | Рама тележки | |
| 8 | 3***П | Рама тележки | |
| 8 | 3***П | Рама тележки | |
| 8 | 3***П | Рама тележки | |
| 9 | 2***П | Каток опорный | |
| 9 | 3***П | Каток опорный | |
| 10 | 2***П | Каток опорный | |
| 10 | 2***П | Каток опорный | |
| 11 | 3***П | Щиток | |
| 11 | 3***П | Щиток | |
| 12 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 12 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 13 | 3***7 | Шайба | |
| 13 | 3***0 | Шайба | |
| 14 | 2***0 | Болт M20x1,5-6gx120 | |
| 14 | 2***0 | Болт M20x1,5-6gx120 | |
| 15 | 3***5 | Шайба | |
| 15 | 3***0 | Шайба | |
| 16 | 2***5 | Болт М24x2-6gx100 | |
| 16 | 2***0 | Болт М24x2-6gx100 | |
| 17 | 3***5 | Крышка | |
| 18 | 1***7 | Стопор | |
| 19 | 2***8 | Вкладыш | |
| 20 | 1***8 | Кольцо 122-130-46-51-1668 | |
| 21 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 21 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 22 | 3***1 | Шайба | |
| 22 | 3***0 | Шайба | |
| 23 | 2***5 | Крышка | |
| 24 | 2***1 | Крышка | |
| 25 | Б***6 | Болт М8-6gx16 | |
| 26 | Ш***Т | Шайба 8Т | |
| 27 | 4***8 | Прокладка | |
| 27 | 4***0 | Прокладка | |
| 28 | 2***7 | Крышка | |
| 28 | 2***0 | Каток | |
| 29 | 2***5 | Крышка | |
| 29 | 2***0 | Крышка | |
| 30 | 3***0 | Штифт | |
| 30 | 3***0 | Штифт | |
| 31 | 3***1 | Штифт | |
| 31 | 3***0 | Штифт | |
| 32 | 2***9 | Втулка | |
| 33 | 4***3 | Кольцо упругое | |
| 34 | 2***3 | Манжета | |
| 35 | 2***2 | Манжета | |
| 36 | 2***4 | Каркас |
