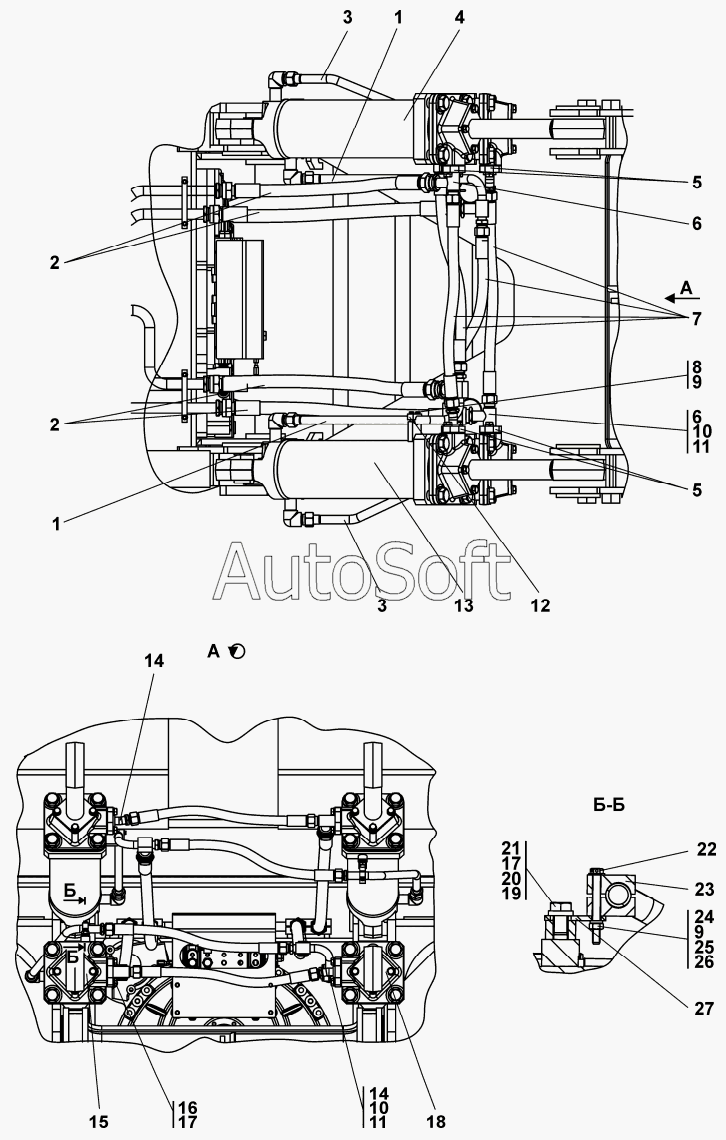

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Гидросистема рыхлительного оборудования
21
14
15
15
16
16
17
17
18
18
19
19
20
14
14
21
22
22
23
23
24
25
26
26
27
27
6
6
012001-97-500-20СП-20SP
1
1
1
2
2
2
3
3
3
4
4
5
5
5
012001-97-500СП(SP)
6
7
7
8
9
9
10
10
11
11
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 012001-97-500-20СП-20SP | 0***P | Гидросистема рыхлительного оборудования | |
| 012001-97-500СП(SP) | 0***) | Гидросистема рыхлительного оборудования | |
| 1 | 0***P | Трубопровод | |
| 1 | 0***) | Трубопровод | |
| 2 | 7***P | Рукав | |
| 2 | 7***) | Рукав d.25 | |
| 3 | 0***P | Трубопровод | |
| 3 | 0***) | Трубопровод | |
| 4 | 0***) | Гидроцилиндр | |
| 4 | 0***) | Гидроцилиндр | |
| 5 | 0***4 | Фланец | |
| 5 | 0***0 | Фланец | |
| 6 | 0***P | Трубопровод | |
| 6 | 0***) | Трубопровод | |
| 7 | 0***) | Рукав | |
| 7 | 0***) | Рукав | |
| 8 | Г***0 | Болт | |
| 9 | Г***0 | Шайба | |
| 10 | 2***0 | Кольцо защитное | |
| 11 | Т***0 | Кольцо | |
| 12 | 2***1 | Бугель | |
| 12 | 2***0 | Бугель | |
| 13 | 0***) | Гидроцилиндр | |
| 13 | 0***) | Гидроцилиндр | |
| 14 | 0***P | Трубопровод | |
| 14 | 0***) | Трубопровод | |
| 15 | 0***) | Гидроцилиндр | |
| 15 | 0***) | Гидроцилиндр | |
| 16 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 16 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 17 | Г***0 | Шайба | |
| 18 | 0***) | Гидроцилиндр | |
| 18 | 0***) | Гидроцилиндр | |
| 19 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 19 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 20 | Г***8 | Шайба | |
| 21 | 2***5 | Болт М16х1,5-6gх25.66.019 ГОСТ 7796-70 | |
| 21 | 2***0 | Болт М16х1,5-6gх25.66.029 ГОСТ 7796-70 | |
| 22 | 2***6 | Болт | |
| 22 | 2***0 | Болт | |
| 23 | 2***3 | Бугель | |
| 23 | 2***0 | Бугель | |
| 24 | Г***0 | Гайка | |
| 25 | Г***8 | Шайба | |
| 26 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 26 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 27 | 0***7 | Планка | |
| 27 | 0***0 | Планка |
