Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Агрегат тяговый
1501-96-2-01-20СП(SP)
1
2
2
2
3
3
3
4
4
4
5
5
6
7
7
8
9
9
9
10
10
10
10
10
10
11
12
13
14
15
16
16
16
17
17
17
17
18
18
18
18
19
19
19
20
20
20
20
21
21
21
21
22
22
22
22
22
23
23
24
25
26
26
27
28
28
29
29
29
30
30
31
32
32
33
33

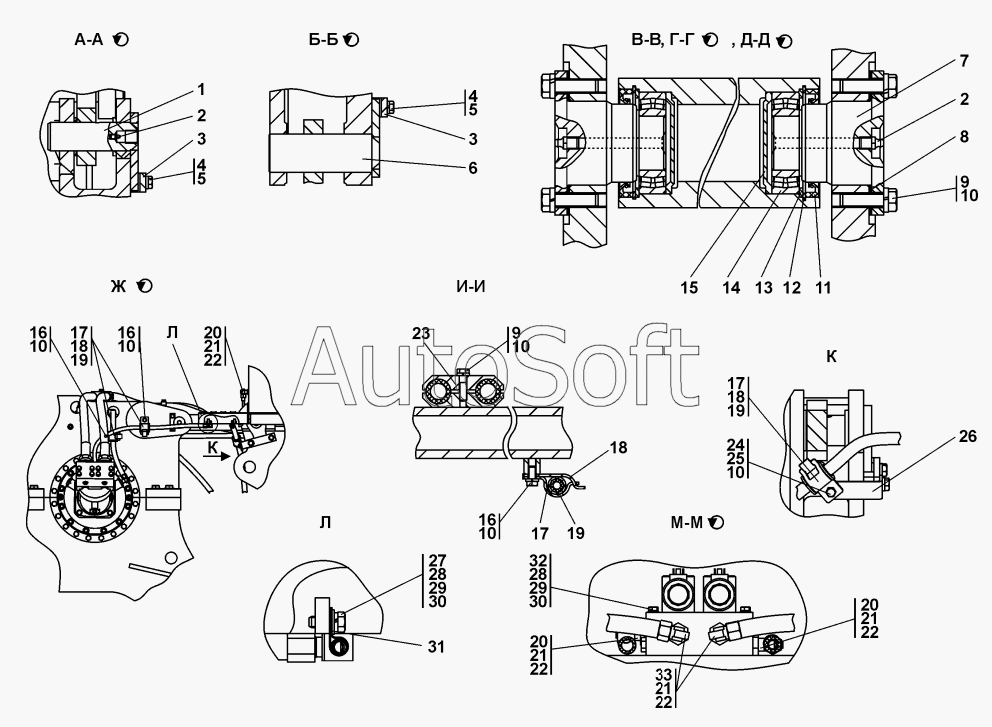

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-96-2-01-20СП(SP) | 1***) | Агрегат тяговый | |
| 1 | 0***) | Палец | |
| 2 | Г***4 | Масленка | |
| 2 | Г***4 | Масленка | |
| 3 | 4***2 | Планка | |
| 3 | 4***0 | Планка | |
| 4 | 2***1 | Болт М16-6gх30.10.9.40Х019 ГОСТ 7796-70 | |
| 4 | 2***0 | Болт М16-6gх30.10.9.40Х029 ГОСТ 7796-70 | |
| 5 | Г***0 | Шайба | |
| 6 | 2***) | Палец | |
| 7 | 1***4 | Опора | |
| 7 | 1***0 | Опора | |
| 8 | 1***0 | Кольцо регулировочное | |
| 9 | 2***1 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 9 | 2***0 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 10 | Г***0 | Шайба | |
| 11 | Г***9 | Манжета | |
| 12 | 7***8 | Кольцо С90 | |
| 13 | 1***3 | Кольцо упорное | |
| 14 | Г***5 | Подшипник | |
| 15 | 1***2 | Крышка | |
| 16 | Г***0 | Болт | |
| 17 | 2***6 | Скоба | |
| 17 | 2***0 | Скоба | |
| 18 | 2***7 | Планка | |
| 18 | 2***0 | Планка | |
| 19 | 4***5 | Втулка | |
| 20 | 5***7 | Угольник ввертной | |
| 20 | 5***0 | Угольник ввертной | |
| 21 | Т***0 | Кольцо | |
| 22 | Н***2 | Контргайка | |
| 22 | Н***1 | Контргайка | |
| 23 | 2***1 | Бугель | |
| 23 | 2***0 | Бугель | |
| 24 | Г***0 | Болт | |
| 25 | Г***0 | Гайка | |
| 26 | 3***7 | Опора | |
| 26 | 3***0 | Опора | |
| 27 | Г***0 | Болт | |
| 28 | Г***0 | Шайба | |
| 29 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 30 | Г***8 | Шайба | |
| 31 | 4***9 | Хомутик | |
| 32 | 2***0 | Болт М8-6gx90 | |
| 32 | 2***0 | Болт М8-6gx90 | |
| 33 | 3***9 | Угольник поворотный | |
| 33 | 3***0 | Угольник поворотный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
