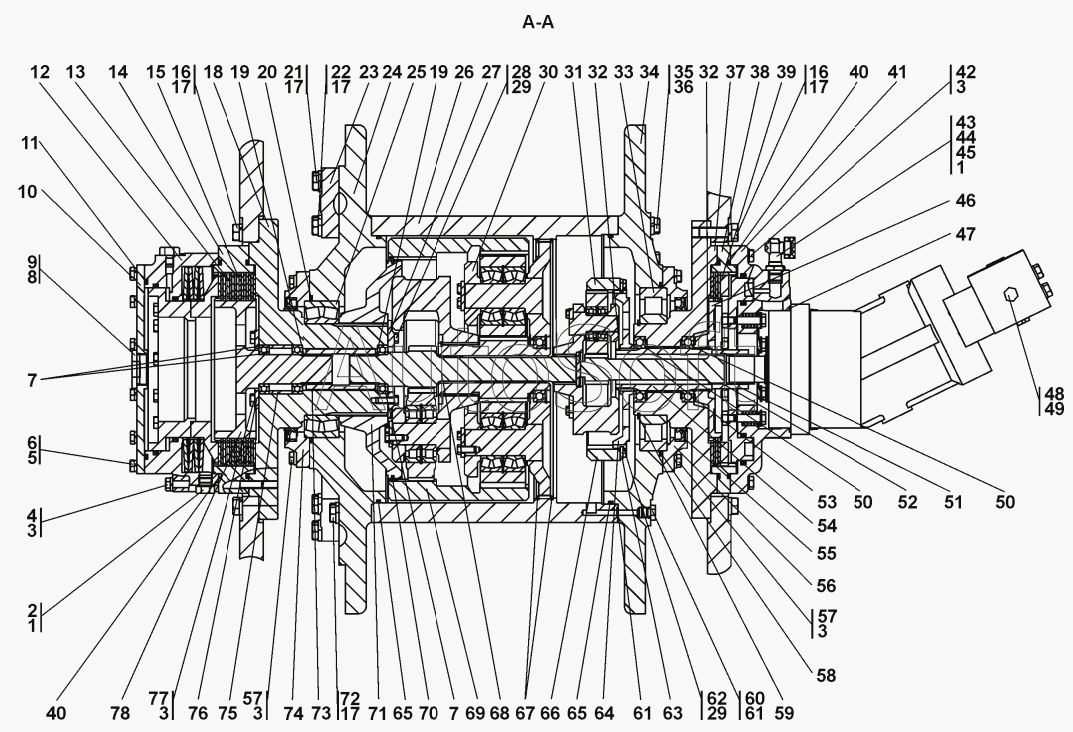

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Лебедка
1501-96-10-03-20СП-20SP
1
1
2
2
3
3
3
3
3
4
4
5
6
6
7
7
8
9
9
10
11
12
13
14
15
16
16
16
17
17
17
17
17
18
18
19
19
20
21
21
22
22
23
23
24
24
25
26
26
27
28
29
29
30
31
32
32
33
34
34
35
35
36
37
37
38
39
40
40
41
42
42
43
43
44
44
45
46
47
48
48
49
50
50
51
52
53
54
55
56
56
57
57
57
58
59
60
60
61
61
62
63
64
65
65
66
67
68
69
70
71
72
72
73
74
74
75
76
77
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-96-10-03-20СП-20SP | 1***P | Лебедка | |
| 1 | Т***0 | Кольцо | |
| 2 | 3***5 | Пробка | |
| 2 | 3***0 | Пробка | |
| 3 | Г***0 | Шайба | |
| 4 | 2***3 | Болт М12-6gх140.109.40Х.019 ГОСТ 7796-70 | |
| 4 | 2***0 | Болт М12-6gх140.109.40Х029 ГОСТ 7795-70 | |
| 5 | Г***0 | Шайба | |
| 6 | 2***0 | Болт М10х1,25-6gх30 | |
| 6 | 2***0 | Болт М10х1,25-6gх30 | |
| 7 | Г***5 | Подшипник | |
| 8 | Т***0 | Кольцо | |
| 9 | 7***0 | Пробка | |
| 9 | 7***0 | Пробка | |
| 10 | 3***4 | Крышка | |
| 11 | Г***3 | Кольцо | |
| 12 | 3***) | Бустер | |
| 13 | 2***) | Диск | |
| 14 | 3***8 | Барабан | |
| 15 | 2***7 | Диск | |
| 16 | 2***0 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 16 | 2***0 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 17 | Г***0 | Шайба | |
| 18 | 1***5 | Опора | |
| 18 | 1***0 | Опора | |
| 19 | 5***4 | Кольцо С45 | |
| 20 | Г***3 | Кольцо | |
| 21 | 2***8 | Болт М20-6gх60 | |
| 21 | 2***0 | Болт М20-6gх60 | |
| 22 | 2***9 | Болт | |
| 22 | 2***0 | Болт | |
| 23 | 1***6 | Прижим | |
| 23 | 1***0 | Прижим | |
| 24 | 1***1 | Реборда | |
| 24 | 1***0 | Реборда | |
| 25 | Г***5 | Подшипник | |
| 26 | 1***3 | Барабан | |
| 26 | 1***0 | Барабан | |
| 27 | 1***4 | Кольцо | |
| 28 | 2***1 | Болт | |
| 29 | Г***4 | Проволока | |
| 30 | 1***) | Механизм планетарный | |
| 31 | 1***) | Водило | |
| 32 | 5***9 | Кольцо С60 ГОСТ 13940-86 | |
| 33 | Г***5 | Подшипник | |
| 34 | 1***2 | Реборда | |
| 34 | 1***0 | Реборда | |
| 35 | 2***2 | Болт М16х1,5х75 ГОСТ 7796-70 | |
| 35 | 2***0 | Болт М16х1,5х75 ГОСТ 7796-70 | |
| 36 | Г***0 | Шайба | |
| 37 | 1***4 | Опора | |
| 37 | 1***0 | Опора | |
| 38 | 3***7 | Барабан | |
| 39 | 1***8 | Диск | |
| 40 | Г***3 | Кольцо | |
| 41 | 1***) | Бустер | |
| 42 | 2***6 | Болт М12-6gх75 | |
| 42 | 2***0 | Болт М12-6gх75 | |
| 43 | 3***9 | Угольник поворотный | |
| 43 | 3***0 | Угольник поворотный | |
| 44 | Н***2 | Контргайка | |
| 44 | Н***1 | Контргайка | |
| 45 | 2***4 | Заглушка | |
| 46 | 1***9 | Муфта | |
| 47 | Т***0 | Кольцо | |
| 48 | 3***5 | Пробка | |
| 48 | 3***0 | Пробка | |
| 49 | Т***0 | Кольцо | |
| 50 | Г***5 | Подшипник | |
| 51 | 1***2 | Муфта | |
| 52 | 5***1 | Кольцо С42 | |
| 53 | 1***1 | Вал-шестерня | |
| 54 | 1***0 | Муфта | |
| 55 | B***0 | Манжета | |
| 56 | 1***3 | Крышка | |
| 56 | 1***0 | Крышка | |
| 57 | 2***1 | Болт М12-6gx45 | |
| 57 | 2***0 | Болт М12-6gx45 | |
| 58 | Г***3 | Кольцо | |
| 59 | 5***4 | Кольцо | |
| 60 | 3***6 | Пробка | |
| 60 | 3***0 | Пробка | |
| 61 | Т***0 | Кольцо | |
| 62 | 2***0 | Болт (476715722810) | |
| 63 | 1***6 | Планка | |
| 64 | 1***5 | Муфта | |
| 65 | 4***6 | Кольцо | |
| 66 | 1***7 | Шестерня | |
| 67 | 5***1 | Кольцо | |
| 68 | 1***1 | Вал-шестерня | |
| 69 | 1***8 | Шестерня | |
| 70 | 1***8 | Кольцо | |
| 71 | 1***6 | Муфта | |
| 72 | 2***2 | Болт М20-6gх85.109.40Х019 ГОСТ 7796-70 | |
| 72 | 2***0 | Болт М20-6gх85.109.40Х029 ГОСТ 7796-70 | |
| 73 | 1***5 | Муфта | |
| 74 | 1***4 | Крышка | |
| 74 | 1***0 | Крышка | |
| 75 | 1***7 | Втулка | |
| 76 | 1***5 | Кольцо | |
| 77 | 2***0 | Болт М10-6gх25 | |
| 77 | 2***0 | Болт М10-6gх25 | |
| 78 | 1***7 | Ступица |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
