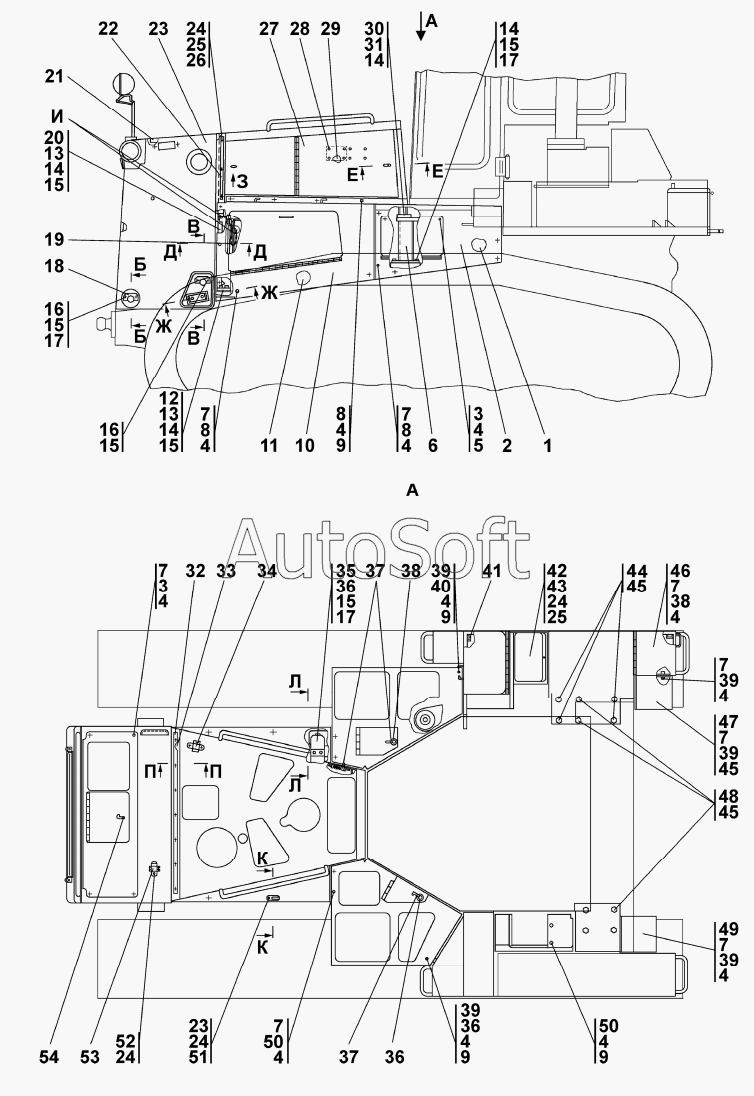

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Облицовка

2001-55-1-03СП(SP)
1
1
2
2
3
3
4
4
4
4
4
4
4
4
4
4
4
4
5
5
6
6
7
7
7
7
7
7
7
7
7
8
8
8
8
9
9
9
9
9
10
10
11
11
12
12
13
13
13
14
14
14
14
14
15
15
15
15
15
15
16
16
16
17
17
17
17
18
19
19
20
20
21
21
22
22
23
23
23
24
24
24
24
25
25
26
26
27
27
28
28
29
30
30
31
31
32
32
33
34
34
35
35
36
36
36
37
37
38
38
38
39
39
39
39
39
40
41
42
42
43
44
44
45
45
45
45
46
46
47
47
48
48
49
49
50
51
51
52
53
53
54
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
2001-55-1-03СП(SP) | 2***) | Облицовка | |
1 | 2***) | Боковина | |
1 | 2***) | Боковина | |
2 | 2***) | Боковина | |
2 | 2***) | Боковина | |
3 | Г***0 | Болт | |
4 | Г***0 | Шайба | |
5 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
5 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
6 | 2***P | Кронштейн | |
6 | 2***) | Кронштейн | |
7 | 3***1 | Шайба | |
7 | 3***0 | Шайба | |
8 | Г***0 | Болт | |
9 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
9 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
10 | 2***P | Боковина | |
10 | 2***) | Боковина | |
11 | 2***) | Боковина | |
11 | 2***) | Боковина | |
12 | 2***P | Стойка | |
12 | 2***) | Стойка | |
13 | 7***9 | Шайба ГОСТ 11371-78 | |
13 | 7***0 | Шайба ГОСТ 11371-78 | |
14 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
14 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
15 | Г***0 | Шайба | |
16 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
16 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
17 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
17 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
18 | 2***1 | Накладка | |
19 | 1***) | Цепь | |
19 | 1***) | Цепь | |
20 | 2***) | Стойка | |
20 | 2***) | Стойка | |
21 | 1***P | Крышка | |
21 | 1***) | Крышка | |
22 | 2***1 | Накладка | |
22 | 2***0 | Накладка | |
23 | 2***) | Корпус | |
23 | 2***) | Корпус | |
24 | Г***0 | Болт | |
25 | Г***0 | Шайба | |
26 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
26 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
27 | 2***P | Капот | |
27 | 2***) | Капот | |
28 | 3***0 | Заклепка 3х6.37 ГОСТ 10299-80 | |
28 | 3***0 | Заклепка | |
29 | 4***7 | Табличка 125х80 ГОСТ 12971-67 | |
30 | 2***4 | Планка | |
30 | 2***0 | Планка | |
31 | 7***5 | Пластина стопорная | |
31 | 7***0 | Пластина стопорная | |
32 | 2***5 | Закладка | |
32 | 2***0 | Закладка | |
33 | 2***8 | Прокладка | |
34 | 4***) | Хомут | |
34 | 4***) | Хомут | |
35 | 2***) | Кронштейн | |
35 | 2***) | Кронштейн | |
36 | Г***0 | Болт | |
37 | 2***) | Ручка | |
38 | 4***1 | Кольцо | |
38 | 4***0 | Кольцо | |
39 | Г***0 | Болт | |
40 | Г***0 | Гайка | |
41 | 4***5 | Опора | |
42 | 2***) | Крышка | |
42 | 2***) | Крышка | |
43 | Г***0 | Болт | |
44 | 2***5 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
44 | 2***0 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
45 | 3***0 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
45 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
46 | 2***) | Ящик | |
46 | 2***) | Ящик | |
47 | 2***P | Ступенька | |
47 | 2***) | Ступенька | |
48 | 2***0 | Болт М24х2-6gх90.109.40Х019 ГОСТ 7796-70 | |
48 | 2***0 | Болт М24х2-6gх90.109. 40Х029 ГОСТ 7796-70 | |
49 | 2***) | Ступенька | |
49 | 2***) | Ступенька | |
50 | Г***0 | Болт | |
51 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
51 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
52 | Г***0 | Болт | |
53 | А***0 | Хомут | |
53 | А***0 | Хомут | |
54 | 2***) | Ручка |
