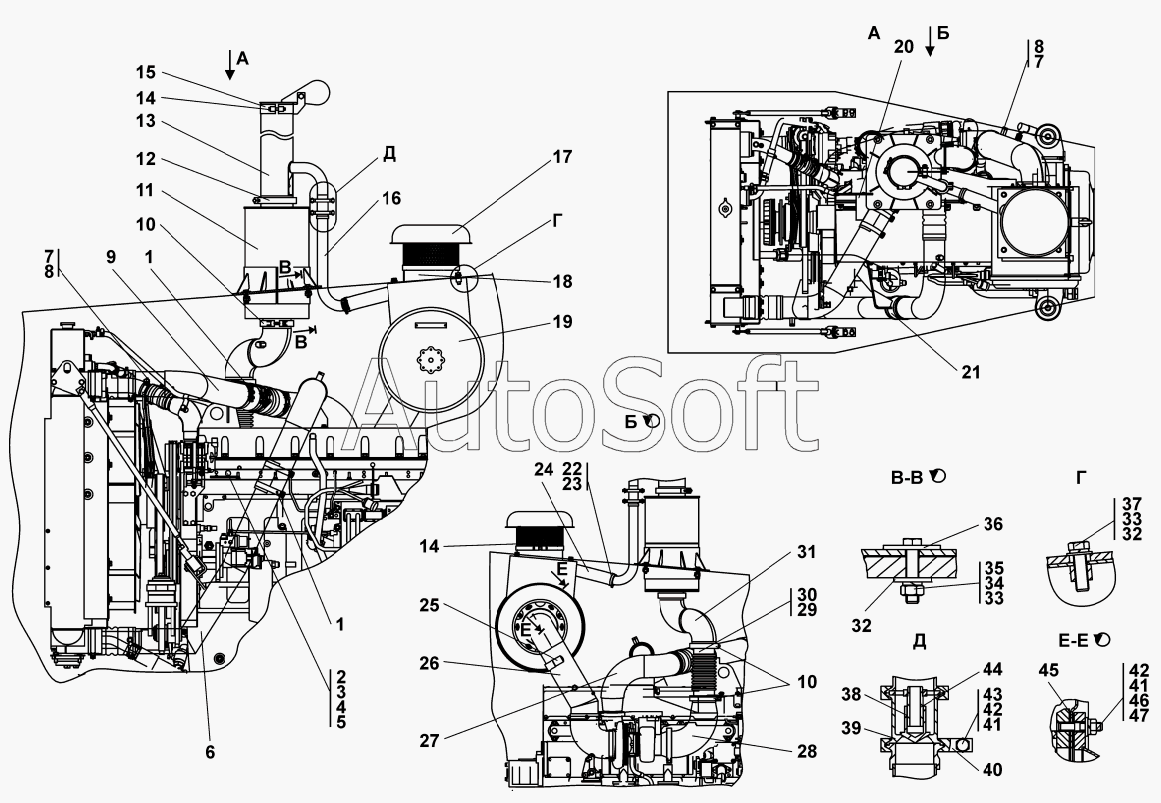

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Установка систем воздухоочистки и выпуска
30
35
35
34
34
33
33
33
32
32
32
31
31
36
29
28
28
27
27
26
26
25
24
24
42
47
47
46
46
45
45
44
43
43
42
42
23
41
41
41
40
40
39
38
37
37
36
6
12
11
11
10
10
10
9
9
8
8
8
7
7
12
6
5
5
4
4
3
3
2
2
17
22
22
21
21
20
20
19
19
18
18
1
1
17
16
16
15
15
14
14
14
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***) | Хомут | |
| 2 | 2***0 | Болт М10-6gх25 | |
| 2 | 2***0 | Болт М10-6gх25 | |
| 3 | 0***0 | Шайба 10 ОТ | |
| 3 | 0***0 | Шайба 10 ОТ | |
| 4 | 3***5 | Шайба | |
| 4 | 3***0 | Шайба | |
| 5 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 6 | 2***) | Воздуховод | |
| 6 | 2***) | Воздуховод | |
| 7 | 0***0 | Кольцо | |
| 8 | 3***0 | Пробка | |
| 8 | 3***0 | Пробка | |
| 9 | 2***) | Воздуховод | |
| 9 | 2***) | Воздуховод | |
| 10 | 1***) | Хомут | |
| 10 | 1***) | Хомут | |
| 11 | 1***) | Глушитель | |
| 11 | 1***) | Глушитель | |
| 12 | 1***P | Хомут | |
| 12 | 1***) | Хомут | |
| 13 | 1***) | Труба выпускная | |
| 13 | 1***) | Труба выпускная | |
| 14 | 2***0 | Болт | |
| 14 | 2***0 | Болт | |
| 15 | 1***) | Крышка с хомутом | |
| 15 | 1***) | Крышка с хомутом | |
| 16 | 1***) | Труба | |
| 16 | 1***) | Труба | |
| 17 | 4***) | Воздухозаборник | |
| 17 | 4***) | Воздухозаборник | |
| 18 | 1***) | Воздухоочиститель циклонный | |
| 18 | 1***) | Воздухоочиститель циклонный | |
| 19 | 2***) | Воздухоочиститель | |
| 19 | 2***) | Воздухоочиститель | |
| 20 | 2***) | Кронштейн | |
| 20 | 2***) | Кронштейн | |
| 21 | 2***) | Кронштейн | |
| 21 | 2***) | Кронштейн | |
| 22 | 4***) | Хомут | |
| 22 | 4***) | Хомут | |
| 23 | 4***8 | Шланговый хомут | |
| 24 | 4***5 | Рукав | |
| 24 | 4***0 | Рукав | |
| 25 | 4***7 | Индикатор засоренности воздушного фильтра | |
| 26 | 2***) | Воздуховод | |
| 26 | 2***) | Воздуховод | |
| 27 | 2***) | Воздуховод | |
| 27 | 2***) | Воздуховод | |
| 28 | 2***) | Газовод | |
| 28 | 2***) | Газовод | |
| 29 | 4***2 | Компенсатор СК-524.000.00СБ | |
| 30 | 4***8 | Компенсатор | |
| 31 | 2***) | Газовод | |
| 31 | 2***) | Газовод | |
| 32 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 32 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 33 | 0***0 | Шайба 12 ОТ | |
| 33 | 0***0 | Шайба 12 ОТ | |
| 34 | 0***0 | Гайка | |
| 34 | 0***0 | Гайка | |
| 35 | 2***1 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 35 | 2***0 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 36 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 36 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 37 | 0***0 | Болт | |
| 37 | 0***0 | Болт | |
| 38 | 0***К | Клапан | |
| 39 | 0***К | Корпус | |
| 40 | 4***5 | Хомут | |
| 40 | 4***0 | Хомут | |
| 41 | 0***0 | Шайба | |
| 41 | 0***0 | Шайба | |
| 42 | 0***0 | Гайка М8 | |
| 42 | 0***0 | Гайка | |
| 43 | 0***0 | Болт | |
| 43 | 0***0 | Болт | |
| 44 | 0***) | Направляющая | |
| 45 | 4***3 | Прокладка | |
| 45 | 4***0 | Прокладка | |
| 46 | 3***5 | Шайба | |
| 46 | 3***0 | Шайба | |
| 47 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 47 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
