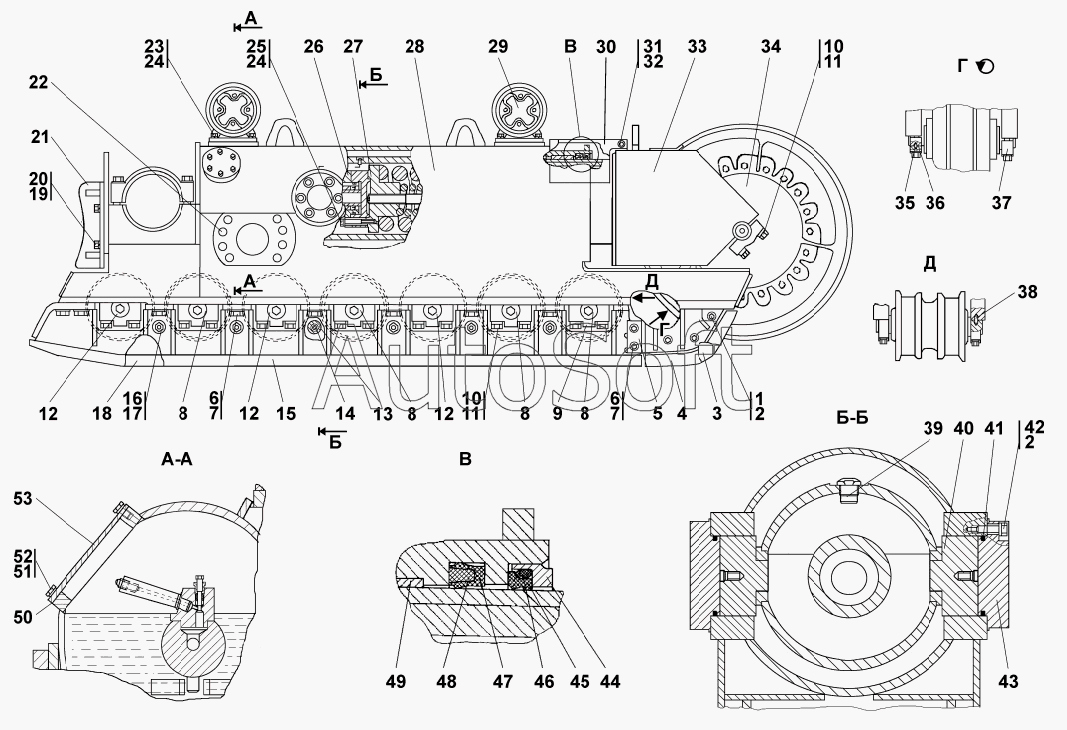

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Тележка полужесткая
28
34
33
33
32
32
31
30
30
29
29
28
28
34
28
27
27
26
26
26
26
25
25
24
24
23
42
53
52
51
50
50
49
48
47
46
45
44
43
23
42
41
40
39
38
37
37
36
36
35
35
5
11
11
11
10
10
10
9
8
8
8
8
8
7
7
7
6
6
6
5
12
12
12
4
4
3
3
2
2
2
1
1
17
22
21
21
21
21
20
19
18
18
18
18
17
16
16
15
15
15
15
14
14
13
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-21-202-20СП(SP) | 2***) | Тележка полужесткая | |
| 2001-21-202СП(SP) | 2***) | Тележка полужесткая | |
| 2001-21-203-20СП(SP) | 2***) | Тележка полужесткая | |
| 2001-21-203СП(SP) | 2***) | Тележка полужесткая | |
| 1 | 2***1 | Болт М16-6gх30.10.9.40Х019 ГОСТ 7796-70 | |
| 1 | 2***0 | Болт М16-6gх30.10.9.40Х029 ГОСТ 7796-70 | |
| 2 | 3***1 | Шайба | |
| 2 | 3***0 | Шайба | |
| 3 | 1***7 | Отбойник | |
| 3 | 1***0 | Отбойник | |
| 4 | 1***6 | Отбойник | |
| 4 | 1***0 | Отбойник | |
| 5 | 2***5 | Накладка | |
| 5 | 2***0 | Накладка | |
| 6 | 2***4 | Болт М20-6gх50 | |
| 6 | 2***0 | Болт М20-6gх50 | |
| 7 | 3***7 | Шайба | |
| 7 | 3***0 | Шайба | |
| 8 | 2***P | Каток опорный | |
| 8 | 2***) | Каток опорный | |
| 9 | 3***5 | Крышка | |
| 10 | 3***5 | Шайба | |
| 10 | 3***0 | Шайба | |
| 11 | 2***5 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 11 | 2***0 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 12 | 2***P | Каток опорный | |
| 12 | 2***) | Каток опорный | |
| 13 | 2***0 | Втулка | |
| 13 | 2***0 | Втулка | |
| 14 | 2***0 | Стяжка | |
| 14 | 2***0 | Стяжка | |
| 15 | 2***P | Щиток | |
| 15 | 2***) | Щиток | |
| 15 | 2***) | Щиток | |
| 15 | 2***) | Щиток | |
| 16 | 3***1 | Гайка М24х2-6Н.12.019 ГОСТ 15521-70 | |
| 16 | 3***0 | Гайка М24х2-6Н.12.029 ГОСТ 15521-70 | |
| 17 | 3***0 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 17 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 18 | 2***P | Щиток | |
| 18 | 2***) | Щиток | |
| 18 | 2***) | Щиток | |
| 18 | 2***) | Щиток | |
| 19 | Г***0 | Шайба | |
| 20 | Г***0 | Болт | |
| 21 | 2***P | Отбойник | |
| 21 | 2***) | Отбойник | |
| 21 | 2***) | Отбойник | |
| 21 | 2***) | Отбойник | |
| 22 | 7***8 | Пробка | |
| 23 | 2***0 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 23 | 2***0 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 24 | Г***0 | Шайба | |
| 25 | 2***0 | Болт М20х1,5-6gх120 | |
| 25 | 2***0 | Болт М20х1,5-6gх120 | |
| 26 | 1***P | Механизм натяжения | |
| 26 | 1***) | Тележка полужесткая | |
| 26 | 1***P | Механизм натяжения | |
| 26 | 1***) | Тележка полужесткая | |
| 27 | 2***) | Механизм сдавания | |
| 27 | 2***) | Механизм сдавания | |
| 28 | 2***) | Рама тележки | |
| 28 | 2***) | Рама тележки | |
| 28 | 2***) | Рама тележки | |
| 28 | 2***) | Рама тележки | |
| 29 | 2***) | Каток поддерживающий | |
| 29 | 2***) | Каток поддерживающий | |
| 30 | 2***7 | Кожух | |
| 30 | 2***0 | Кожух | |
| 31 | Г***0 | Болт | |
| 32 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 32 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 33 | 2***) | Рама тележки передняя | |
| 33 | 2***) | Рама тележки передняя | |
| 34 | 2***) | Колесо натяжное | |
| 34 | 2***) | Колесо натяжное | |
| 35 | 3***0 | Штифт | |
| 35 | 3***0 | Штифт | |
| 36 | 2***5 | Крышка | |
| 36 | 2***0 | Крышка | |
| 37 | 2***7 | Крышка | |
| 37 | 2***0 | Каток | |
| 38 | 3***1 | Штифт | |
| 39 | 1***7 | Стопор | |
| 40 | 2***1 | Вкладыш | |
| 41 | Г***3 | Кольцо | |
| 42 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 42 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 43 | 2***5 | Крышка | |
| 44 | 2***4 | Каркас | |
| 45 | 2***4 | Манжета | |
| 46 | 4***8 | Кольцо упругое | |
| 47 | 2***3 | Манжета | |
| 48 | 4***8 | Кольцо упругое | |
| 49 | 2***9 | Втулка | |
| 50 | 4***7 | Прокладка | |
| 50 | 4***0 | Прокладка | |
| 51 | Г***0 | Шайба | |
| 52 | Г***0 | Болт | |
| 53 | 0***1 | Крышка |
