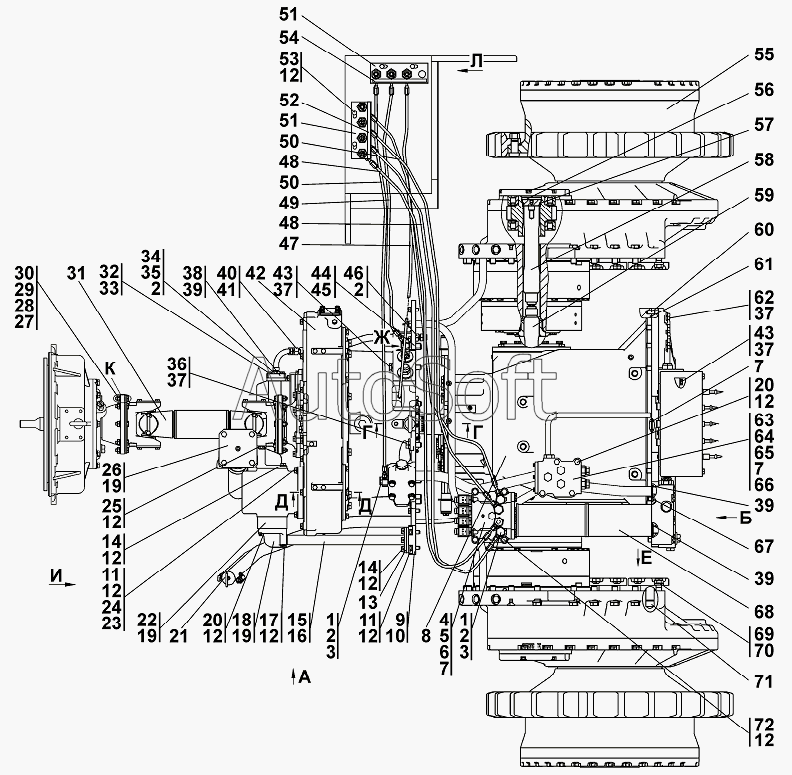

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Установка трансмиссии

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1501-16-2-04СП(SP)
1
1
1
2
2
2
2
3
3
3
4
4
5
6
7
7
7
8
8
9
9
10
11
11
12
12
12
12
12
12
12
12
12
12
13
13
14
14
15
16
17
17
18
18
19
19
19
20
20
20
21
22
23
23
24
24
25
25
26
27
27
28
29
30
30
31
32
33
34
34
35
35
36
36
37
37
37
37
38
38
39
39
39
40
40
41
42
42
43
43
44
44
45
46
46
47
48
48
49
50
50
51
51
52
53
54
55
55
56
57
58
59
60
61
62
62
63
63
64
65
66
67
68
68
69
69
70
71
72
72
Позиция на иллюстрации Заводской номер детали Название детали
1501-16-2-04СП(SP) 1***) Установка трансмиссии
1 1***0 Угольник
1 1***0 Угольник
2 Т***0 Кольцо
3 2***8 Болт зажимной
3 2***0 Болт зажимной
4 3***) Блок управления
4 3***) Блок управления
5 Т***0 Кольцо
6 Т***0 Кольцо
7 Г***3 Кольцо
8 2***) Блок трансмиссии
8 2***) Блок трансмиссии
9 3***8 Фланец
9 3***0 Фланец
10 Т***0 Кольцо
11 Г***0 Болт
12 Г***0 Шайба
13 2***3 Фланец
13 2***0 Фланец
14 Г***0 Болт
15 2***) Труба
16 Т***0 Кольцо
17 2***4 Болт 3М12-6gх125.109.40Х.019 ГОСТ 7796-70
17 2***0 Болт
18 1***3 Фланец
18 1***0 Фланец
19 Т***0 Кольцо
20 2***1 Болт М12-6gx85
20 2***0 Болт М12-6gx85
21 2***) Пробка
22 1***4 Проставка
23 3***0 Шайба 12х2.01.10.019 ГОСТ 11371-78
23 3***0 Шайба 12х2.01.10.0221 ГОСТ 11371-78
24 3***5 Шайба
24 3***0 Шайба
25 2***8 Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70
25 2***0 Болт М12-6gх90.109.40Х029 ГОСТ 7795-70
26 2***) Заборник
27 3***6 Шайба
27 3***0 Шайба
28 4***8 Гайка М 10x1,25
29 1***0 Гайка самоконтрящаяся
30 2***4 Болт специальный
30 2***0 Болт специальный
31 2***1 Вал карданный
32 Г***0 Болт
33 Г***0 Шайба
34 3***) Трубопровод
34 3***) Трубопровод
35 Н***2 Контргайка
35 Н***1 Контргайка
36 2***4 Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70
36 2***0 Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70
37 Г***0 Шайба
38 2***1 Фланец
38 2***0 Фланец
39 Т***0 Кольцо
40 4***P Рукав
40 4***) Рукав
41 Т***0 Кольцо
42 2***P Гидротрансформатор с редуктором привода насосов
42 2***) Гидротрансформатор с редуктором привода насосов
43 Г***0 Болт
44 2***9 Крышка
44 2***0 Крышка
45 Т***0 Кольцо
46 5***8 Штуцер ввертной
46 5***0 Штуцер ввертной
47 1***) Рукав для замера давления
48 1***) Рукав для замера давления
49 1***) Рукав для замера давления
50 1***) Рукав для замера давления
51 2***0 Планка
52 4***7 Табличка
53 Г***0 Болт
54 4***8 Табличка
55 2***) Передача бортовая, фрикцион и тормоз
55 2***) Передача бортовая, фрикцион и тормоз
56 5***5 Кольцо С70 ГОСТ 13941-86
57 Т***0 Кольцо
58 2***) Торсион
59 2***) Торсион
60 3***3 Штифт
61 4***2 Кольцо
62 2***2 Болт М16х1,5х75 ГОСТ 7796-70
62 2***0 Болт М16х1,5х75 ГОСТ 7796-70
63 4***P Клапан
63 4***) Клапан
64 Т***0 Кольцо
65 Т***0 Кольцо
66 Г***3 Кольцо
67 Т***0 Кольцо
68 3***) Фильтр
68 3***) Фильтр
69 2***3 Болт М20-6gх70.109.40Х019 ГОСТ 7796-70
69 2***0 Болт М20-6gх70.109.40Х029 ГОСТ 7796-70
70 Г***0 Шайба
71 3***0 Штифт
72 2***1 Болт 3М12-6gх110.109.40Х.019 ГОСТ 7796-70
72 2***0 Болт 3М12-6gх110
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
