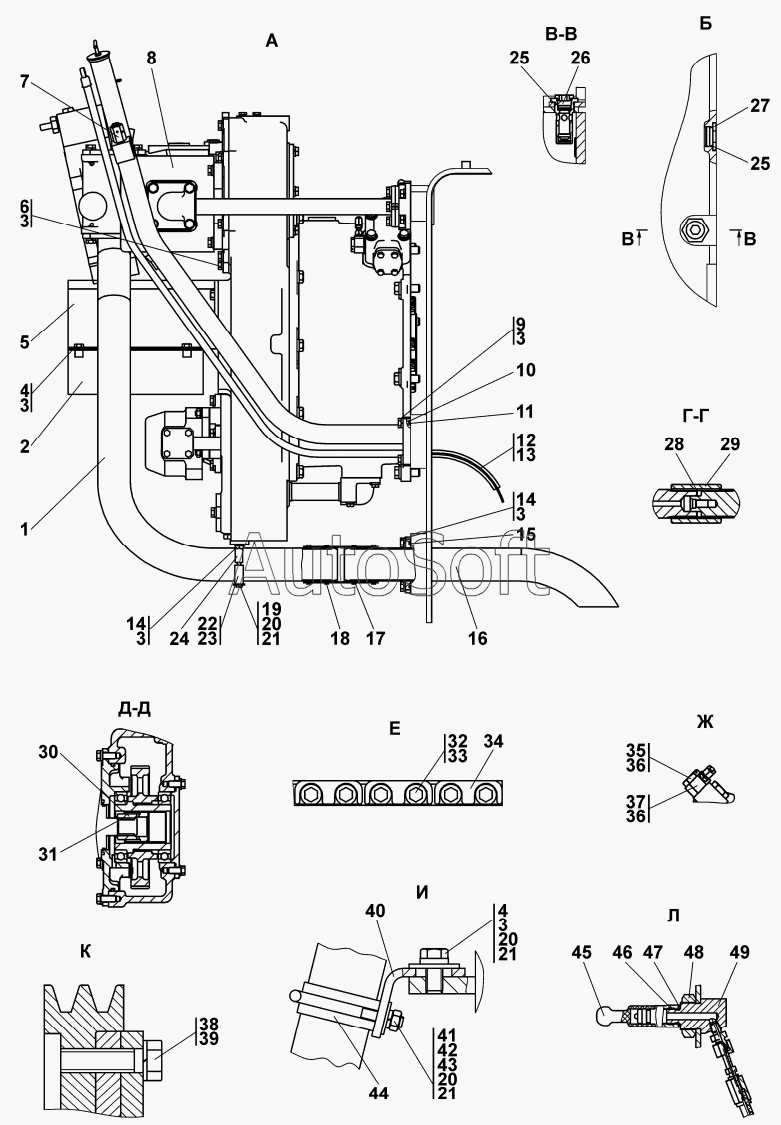

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Установка трансмиссии
32
38
37
37
36
36
35
35
34
34
33
38
32
31
30
29
28
27
27
26
45
49
49
48
48
47
46
46
45
26
44
43
42
41
41
40
40
39
6
11
11
10
9
8
8
7
7
12
5
5
4
4
3
3
3
3
3
3
2
2
1
1
20
25
25
24
24
23
22
22
21
21
21
20
20
20
1501-16-2-04-20СП(SP)
19
18
17
16
16
15
14
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-16-2-04-20СП(SP) | 1***) | Установка трансмиссии | |
| 1 | 2***7 | Труба | |
| 1 | 2***0 | Труба | |
| 2 | 2***) | Кожух | |
| 2 | 2***) | Кожух | |
| 3 | Г***0 | Шайба | |
| 4 | Г***0 | Болт | |
| 5 | 2***) | Кожух | |
| 5 | 2***) | Кожух | |
| 6 | Г***0 | Болт | |
| 7 | 4***) | Сапун | |
| 7 | 4***) | Сапун | |
| 8 | Н***Л | Насос НШ150Г-4Л | |
| 8 | Н***Т | Насос НШ150Г-4ЛТ | |
| 9 | Г***0 | Болт | |
| 10 | Т***0 | Кольцо | |
| 11 | 2***) | Горловина | |
| 11 | 2***) | Горловина | |
| 12 | 3***) | Линейка | |
| 13 | 7***5 | Прокладка | |
| 14 | Г***0 | Болт | |
| 15 | Г***3 | Кольцо | |
| 16 | 2***P | Трубопровод | |
| 16 | 2***) | Трубопровод | |
| 17 | 4***0 | Шланговый хомут | |
| 18 | 4***4 | Рукав | |
| 19 | Г***0 | Болт | |
| 20 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 20 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 21 | Г***8 | Шайба | |
| 22 | 3***5 | Бугель | |
| 22 | 3***0 | Бугель | |
| 23 | 4***0 | Уплотнение | |
| 24 | 2***) | Опора | |
| 24 | 2***) | Опора | |
| 25 | Т***0 | Кольцо | |
| 26 | 1***) | Клапан | |
| 26 | 1***) | Клапан | |
| 27 | 3***9 | Пробка | |
| 27 | 3***0 | Пробка | |
| 28 | 5***5 | Кольцо С52 ГОСТ 13943-86 | |
| 29 | 2***8 | Муфта | |
| 30 | 2***2 | Муфта | |
| 31 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 32 | 2***3 | Болт М20-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 32 | 2***0 | Болт М20-6gх70.109.40Х029 ГОСТ 7796-70 | |
| 33 | Г***0 | Шайба | |
| 34 | 2***3 | Планка | |
| 34 | 2***0 | Планка | |
| 35 | 2***8 | Болт зажимной | |
| 35 | 2***0 | Болт зажимной | |
| 36 | Т***0 | Кольцо | |
| 37 | 1***0 | Угольник | |
| 37 | 1***0 | Угольник | |
| 38 | 2***4 | Болт специальный | |
| 38 | 2***0 | Болт специальный | |
| 39 | Г***0 | Шайба | |
| 40 | 2***5 | Кронштейн | |
| 40 | 2***0 | Кронштейн | |
| 41 | 2***7 | Хомут | |
| 41 | 2***0 | Хомут | |
| 42 | Г***0 | Гайка | |
| 43 | Г***0 | Шайба | |
| 44 | 2***0 | Пластина | |
| 45 | М***Ч | Вилка МБШ14/35-00ГЧ | |
| 45 | М***2 | Вилка резиновая | |
| 46 | М***Ч | Вилка МБШ14/35-00ГЧ | |
| 46 | М***2 | Вилка МБШ14/35-02 | |
| 47 | М***Ч | Вилка МБШ14/35-00ГЧ | |
| 48 | 3***5 | Гайка М24х2-6Н.04.019 ГОСТ 15522-70 | |
| 48 | 3***0 | Гайка М24х2-6Н.04.029 ГОСТ 15522-70 | |
| 49 | 4***8 | Муфта | |
| 49 | 4***0 | Муфта |
