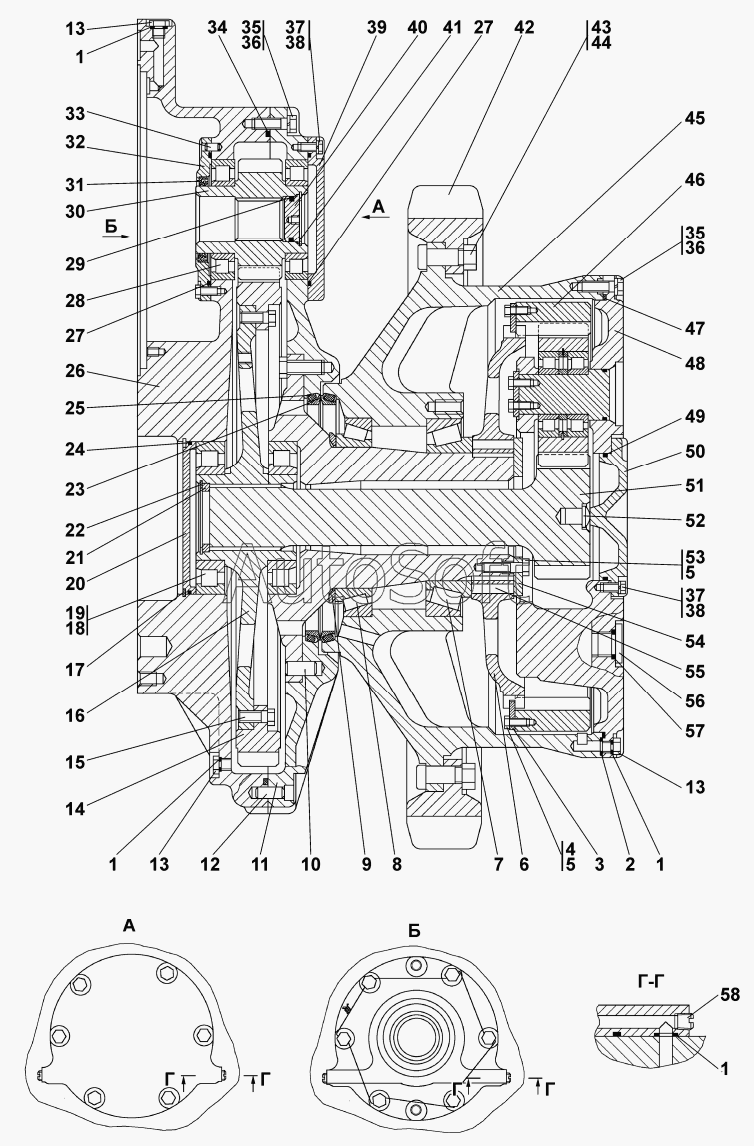

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Передача бортовая
39
44
44
43
43
42
41
40
39
45
38
38
37
37
36
36
35
35
35
34
33
32
51
58
57
56
56
55
54
53
52
31
50
50
49
48
48
47
46
45
8
14
13
13
13
13
12
11
11
10
9
15
7
6
5
5
4
3
2
1
1
1
1
2001-19-10-20СП(SP)
23
30
29
28
27
27
26
26
25
24
2001-19-10СП(SP)
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-19-10-20СП(SP) | 2***) | Передача бортовая | |
| 2001-19-10СП(SP) | 2***) | Передача бортовая | |
| 1 | Т***0 | Кольцо | |
| 2 | Т***0 | Кольцо | |
| 3 | 2***4 | Планка | |
| 4 | 2***0 | Болт | |
| 5 | Г***4 | Проволока | |
| 6 | 2***2 | Муфта | |
| 7 | 2***М | Подшипник 2007136М | |
| 8 | 2***8 | Подшипник 2007938 | |
| 9 | 2***2 | Кольцо упорное | |
| 10 | 7***7 | Штифт | |
| 11 | 2***) | Корпус | |
| 11 | 2***) | Корпус | |
| 12 | 3***0 | Штифт | |
| 13 | 3***6 | Пробка | |
| 13 | 3***0 | Пробка | |
| 14 | 2***7 | Шестерня | |
| 15 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 16 | 2***8 | Ступица | |
| 17 | 7***9 | Кольцо С 215 ГОСТ 13941-86 | |
| 18 | J***4 | Подшипник | |
| 19 | 4***Л | Подшипник 42224Л | |
| 20 | 2***7 | Крышка | |
| 21 | 2***7 | Кольцо упорное | |
| 22 | 5***1 | Кольцо С95 | |
| 23 | 2***8 | Кольцо | |
| 24 | Г***3 | Кольцо | |
| 25 | 4***9 | Кольцо упругое | |
| 26 | 2***1 | Корпус | |
| 26 | 2***0 | Корпус | |
| 27 | Г***3 | Кольцо | |
| 28 | Г***5 | Подшипник | |
| 29 | Т***0 | Кольцо | |
| 30 | 2***6 | Шестерня | |
| 31 | М***2 | Манжета | |
| 32 | 2***5 | Крышка | |
| 33 | 3***3 | Штифт | |
| 34 | 4***3 | Кольцо | |
| 35 | 2***0 | Болт М16х1,5-6gх50.109.40Х019 ГОСТ 7796-70 | |
| 35 | 2***0 | Болт М16х1,5-6gх50.109.40Х029 ГОСТ 7796-70 | |
| 36 | Г***0 | Шайба | |
| 37 | Г***0 | Болт | |
| 38 | Г***0 | Шайба | |
| 39 | 2***6 | Крышка | |
| 39 | 2***0 | Крышка | |
| 40 | 2***6 | Крышка | |
| 41 | 5***5 | Кольцо С70 ГОСТ 13941-86 | |
| 42 | 2***4 | Сектор зубчатый | |
| 43 | 2***0 | Болт | |
| 43 | 2***0 | Болт | |
| 44 | 3***1 | Гайка М24х2-6Н.12.019 ГОСТ 15521-70 | |
| 44 | 3***0 | Гайка М24х2-6Н.12.40Х029 ГОСТ 5915-70 | |
| 45 | 2***4 | Ступица | |
| 45 | 2***0 | Ступица | |
| 46 | 2***1 | Шестерня | |
| 47 | 4***5 | Кольцо | |
| 48 | 2***) | Водило | |
| 48 | 2***) | Водило | |
| 49 | Т***0 | Кольцо | |
| 50 | 2***5 | Крышка | |
| 50 | 2***0 | Крышка | |
| 51 | 2***9 | Шестерня | |
| 52 | 2***8 | Пята | |
| 53 | 2***6 | Болт | |
| 54 | 2***3 | Шайба | |
| 55 | 2***1 | Палец | |
| 56 | 7***0 | Пробка | |
| 56 | 7***0 | Пробка | |
| 57 | Т***0 | Кольцо | |
| 58 | 3***8 | Пробка 4-КГ1/8"45.089 ТУ 23.1.506-91 |
