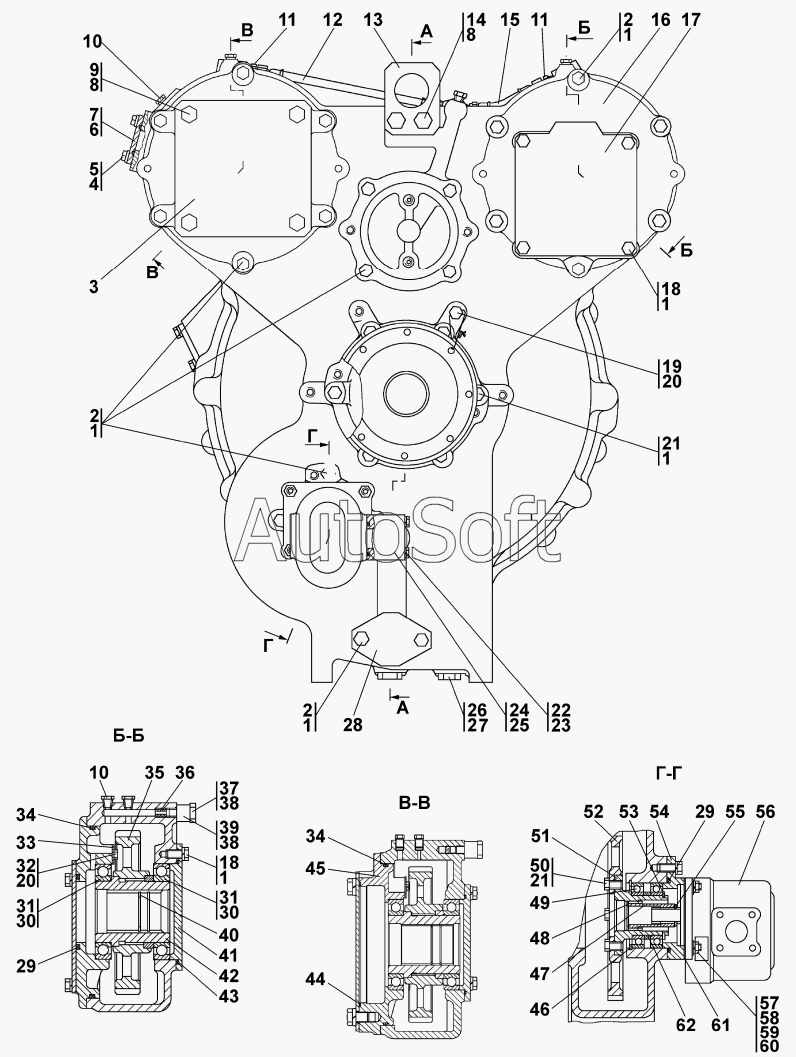

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Гидротрансформатор с редуктором привода насосов
37
46
45
44
43
42
41
40
39
38
38
47
37
36
35
34
34
33
32
31
31
30
30
29
29
56
62
61
60
59
59
58
57
57
56
28
55
54
53
52
51
50
49
48
7
13
12
12
11
11
11
10
10
9
9
8
8
14
6
5
5
4
3
2
2
2
1
1
1
1
1
1
2001-14-1-02-20СП(SP)
20
20
27
26
26
25
24
23
22
22
21
21
2001-14-1-02СП(SP)
19
18
18
17
17
16
15
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-14-1-02-20СП(SP) | 2***) | Гидротрансформатор с редуктором привода насосов | |
| 2001-14-1-02СП(SP) | 2***) | Гидротрансформатор с редуктором привода насосов | |
| 1 | Г***0 | Шайба | |
| 2 | Г***0 | Болт | |
| 3 | 2***5 | Крышка | |
| 4 | Г***0 | Шайба | |
| 5 | 2***0 | Болт М10-6gх25 | |
| 5 | 2***0 | Болт М10-6gх25 | |
| 6 | Т***0 | Кольцо | |
| 7 | 2***0 | Крышка | |
| 8 | Ш***Т | Шайба | |
| 9 | 2***5 | Болт М16х1,5-6gх25.66.019 ГОСТ 7796-70 | |
| 9 | 2***0 | Болт М16х1,5-6gх25.66.029 ГОСТ 7796-70 | |
| 10 | 3***8 | Пробка КГ 1/4" 40х.089 ОСТ 23.1.117-83 | |
| 11 | 2***4 | Штуцер | |
| 11 | 2***0 | Штуцер | |
| 12 | 2***) | Рукав | |
| 12 | 2***) | Рукав | |
| 13 | 2***4 | Кронштейн | |
| 14 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 14 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 15 | 2***P | Рукав | |
| 15 | 2***) | Рукав | |
| 16 | 2***6 | Крышка | |
| 17 | 2***3 | Крышка | |
| 17 | 2***0 | Крышка | |
| 18 | Г***0 | Болт | |
| 19 | 2***0 | Болт | |
| 20 | Г***4 | Проволока | |
| 21 | Г***0 | Болт | |
| 22 | 2***5 | Болт М8-6gх75 | |
| 22 | 2***0 | Болт М8-6gх75 | |
| 23 | Г***0 | Шайба | |
| 24 | 2***7 | Фланец | |
| 25 | Т***0 | Кольцо | |
| 26 | 3***5 | Пробка | |
| 26 | 3***0 | Пробка | |
| 27 | Т***0 | Кольцо | |
| 28 | 2***7 | Крышка | |
| 29 | Т***0 | Кольцо | |
| 30 | Г***5 | Подшипник | |
| 31 | Г***5 | Подшипник | |
| 32 | 2***0 | Болт (476715722810) | |
| 33 | 2***9 | Планка | |
| 34 | Т***0 | Кольцо | |
| 35 | 2***) | Шестерня | |
| 36 | 2***6 | Фланец | |
| 37 | 2***5 | Болт зажимной | |
| 37 | 2***0 | Болт зажимной | |
| 38 | Т***0 | Кольцо | |
| 39 | 2***1 | Угольник | |
| 40 | 5***9 | Кольцо С60 ГОСТ 13940-86 | |
| 41 | 2***6 | Крышка | |
| 42 | 2***3 | Вал | |
| 43 | Т***0 | Кольцо | |
| 44 | Т***0 | Кольцо | |
| 45 | 3***1 | Крышка | |
| 46 | 5***1 | Кольцо С95 | |
| 47 | 2***7 | Муфта | |
| 48 | 5***0 | Кольцо С36 | |
| 49 | Г***5 | Подшипник | |
| 50 | 2***0 | Болт | |
| 51 | 2***2 | Фланец | |
| 52 | 2***0 | Шестерня | |
| 53 | 7***8 | Кольцо С60 | |
| 54 | 2***1 | Крышка | |
| 55 | 7***2 | Кольцо С25 ГОСТ 13940-86 | |
| 56 | Н***3 | Насос НШ32УК-3 | |
| 56 | Н***Т | Насос НШ32УК-3Т | |
| 57 | 2***0 | Шпилька | |
| 57 | 2***0 | Шпилька | |
| 58 | Г***0 | Шайба | |
| 59 | 3***0 | Шайба 10.01.08кп | |
| 59 | 3***0 | Шайба 10.01.08кп | |
| 60 | Г***0 | Гайка | |
| 61 | 4***2 | Прокладка | |
| 62 | 2***0 | Кольцо |
