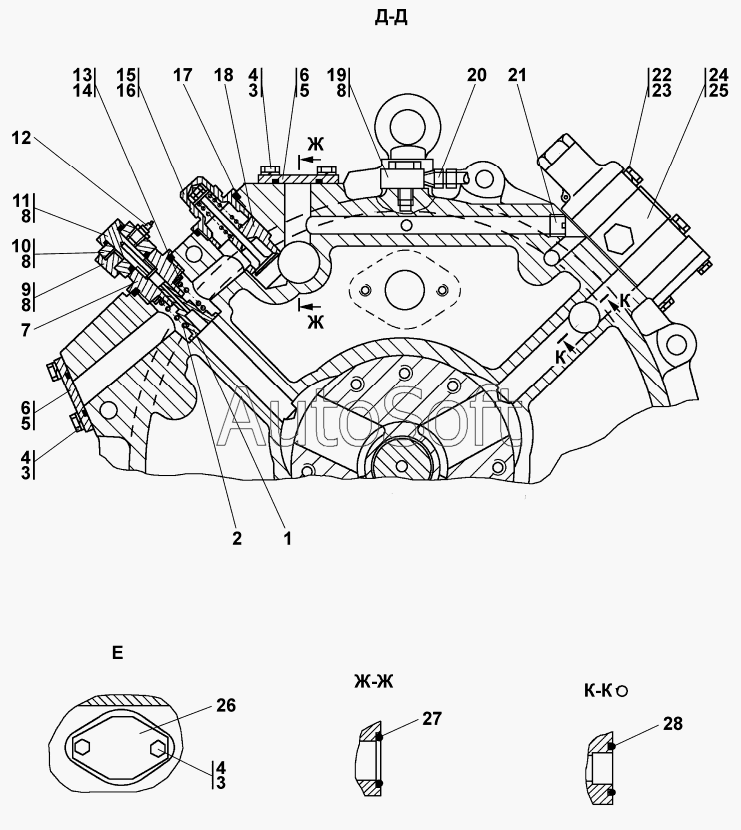

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Гидротрансформатор с редуктором привода насосов
1
2
3
3
3
4
4
4
4
5
5
6
6
7
8
8
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
24
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Втулка | |
| 2 | 3***7 | Пружина | |
| 3 | Г***0 | Шайба | |
| 4 | 2***0 | Болт М10-6gх25 | |
| 4 | 2***0 | Болт М10-6gх25 | |
| 5 | Т***0 | Кольцо | |
| 6 | 2***0 | Крышка | |
| 7 | 2***9 | Пробка | |
| 8 | Т***0 | Кольцо | |
| 9 | 3***1 | Пробка | |
| 9 | 3***0 | Пробка | |
| 10 | 1***2 | Переходник | |
| 10 | 1***0 | Переходник | |
| 11 | 2***1 | Болт зажимной | |
| 11 | 2***0 | Болт зажимной | |
| 12 | 3***9 | Датчики аварийного давления масла 3602.3829 | |
| 13 | 4***4 | Шайба | |
| 14 | 4***5 | Кольцо | |
| 15 | 2***0 | Крышка | |
| 16 | Т***0 | Кольцо | |
| 17 | 2***1 | Втулка | |
| 18 | 2***) | Клапан | |
| 19 | 2***8 | Угольник | |
| 20 | 2***4 | Штуцер | |
| 20 | 2***0 | Штуцер | |
| 21 | 3***0 | Пробка 3-КГ 1/4" 20.019 ТУ 23.1.506-91 | |
| 22 | 2***8 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 | |
| 22 | 2***0 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 | |
| 23 | Г***0 | Шайба | |
| 24 | 2***) | Клапан | |
| 24 | 2***) | Клапан | |
| 25 | 7***6 | Прокладка | |
| 25 | 7***0 | Прокладка | |
| 26 | Т***0 | Кольцо | |
| 27 | Т***0 | Кольцо | |
| 28 | Т***0 | Кольцо |
