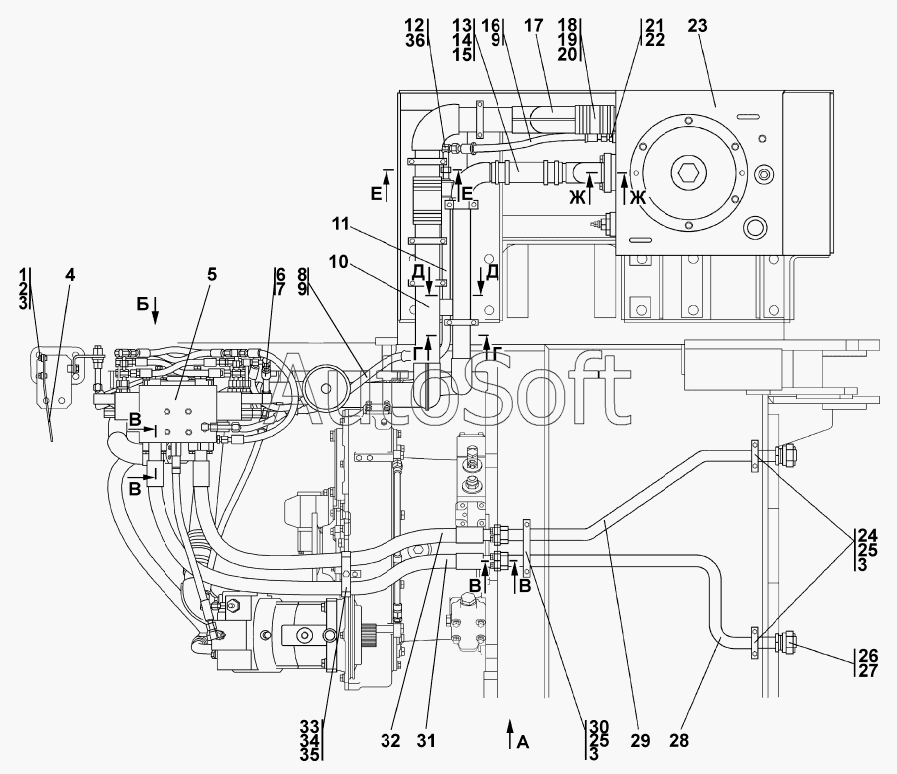

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Установка гидросистемы
23
26
26
25
25
24
24
23
23
23
27
22
21
21
20
20
19
18
31
36
35
34
33
33
32
32
31
18
30
30
29
29
28
28
27
4
8
8
7
6
6
5
5
4
9
9
3
3
3
2
1
1
10
10
11
11
12
12
13
13
14
15
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-26-1-01-20СП-20SP | 1***P | Установка гидросистемы | |
| 1522-26-1-01СП(SP) | 1***) | Установка гидросистемы | |
| 1522-26-1-02-20СП-20SP | 1***P | Установка гидросистемы | |
| 1522-26-1-02СП(SP) | 1***) | Установка гидросистемы | |
| 1 | 2***7 | Упор | |
| 1 | 2***0 | Упор | |
| 2 | Г***0 | Болт | |
| 3 | Г***0 | Шайба | |
| 4 | 2***0 | Щиток | |
| 4 | 2***0 | Щиток | |
| 5 | 1***) | Установка распределителя | |
| 5 | 1***) | Установка распределителя | |
| 6 | 3***) | Рукав | |
| 6 | 3***) | Рукав | |
| 7 | Т***0 | Кольцо | |
| 8 | 4***P | Рукав | |
| 8 | 4***) | Рукав d.12 | |
| 9 | Т***0 | Кольцо | |
| 10 | 2***P | Трубопровод | |
| 10 | 2***) | Трубопровод | |
| 11 | 2***) | Трубопровод | |
| 11 | 2***) | Трубопровод | |
| 12 | 0***) | Угольник | |
| 12 | 0***) | Угольник | |
| 13 | 1***4 | Рукав | |
| 13 | 1***0 | Рукав | |
| 14 | Х***2 | Шланговый хомут | |
| 15 | 5***) | Хомут | |
| 15 | 5***) | Хомут | |
| 16 | 4***P | Рукав | |
| 16 | 4***) | Рукав | |
| 17 | 2***) | Трубопровод | |
| 17 | 2***) | Трубопровод | |
| 18 | 4***1 | Рукав | |
| 18 | 4***0 | Рукав | |
| 19 | Х***2 | Шланговый | |
| 20 | 5***) | Хомут | |
| 20 | 5***) | Хомут | |
| 21 | 5***8 | Штуцер ввертной | |
| 21 | 5***0 | Штуцер ввертной | |
| 22 | Т***0 | Кольцо | |
| 23 | 2***P | Бак гидросистемы | |
| 23 | 2***) | Бак гидросистемы | |
| 23 | 2***) | Бак гидросистемы | |
| 23 | 2***) | Бак гидросистемы | |
| 24 | 1***0 | Бугель | |
| 24 | 1***0 | Бугель | |
| 25 | Г***0 | Болт | |
| 26 | 4***1 | Заглушка | |
| 26 | 4***0 | Заглушка | |
| 27 | 7***4 | Гайка накидная | |
| 27 | 7***0 | Гайка накидная | |
| 28 | 2***) | Трубопровод | |
| 28 | 2***) | Трубопровод | |
| 29 | 2***P | Трубопровод | |
| 29 | 2***) | Трубопровод | |
| 30 | 2***3 | Бугель | |
| 30 | 2***0 | Бугель | |
| 31 | 2***) | Рукав | |
| 31 | 2***) | Рукав | |
| 32 | 2***) | Рукав | |
| 32 | 2***) | Рукав | |
| 33 | 2***1 | Бугель | |
| 33 | 2***0 | Бугель | |
| 34 | Г***0 | Болт | |
| 35 | Г***0 | Шайба | |
| 36 | Г***3 | Кольцо |
