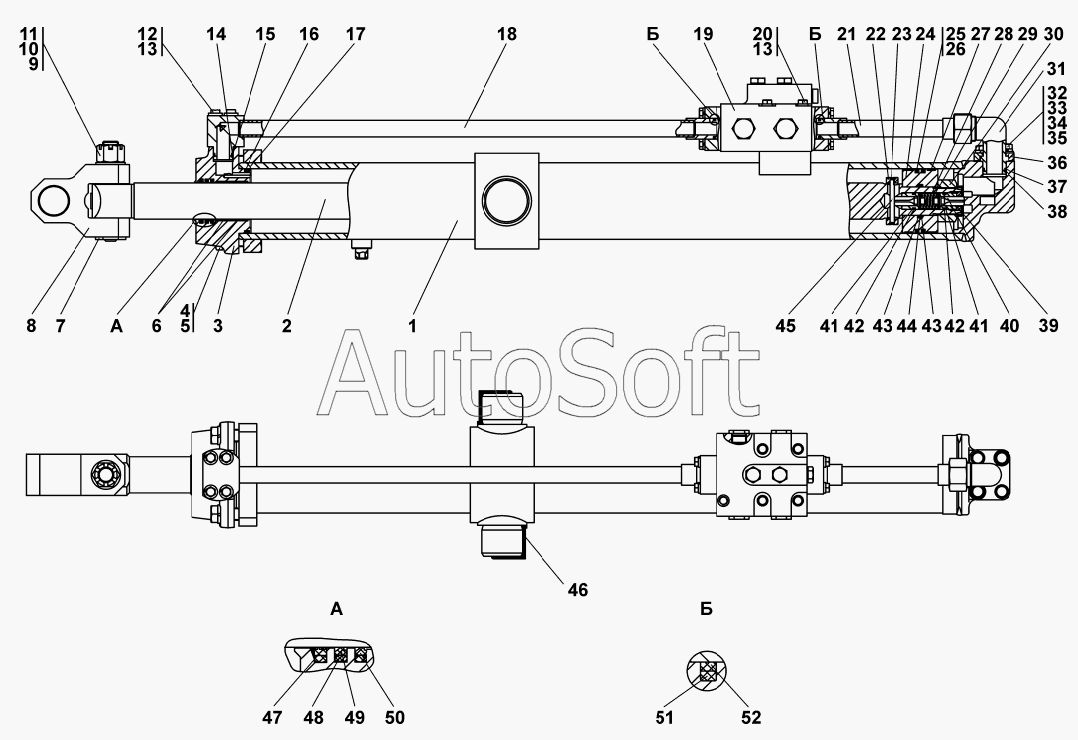

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Гидроцилиндр d.125
2001-26-514СП(SP)
2001-26-514-20СП(SP)
1
2
2
3
4
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
34
35
35
36
36
37
38
39
40
41
41
42
42
43
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-26-514-20СП(SP) | 2***) | Гидроцилиндр | |
| 2001-26-514СП(SP) | 2***) | Гидроцилиндр | |
| 1 | 2***) | Корпус | |
| 2 | 2***6 | Шток | |
| 2 | 2***0 | Шток | |
| 3 | 2***9 | Крышка | |
| 4 | 2***5 | Болт М24х2-6gх75.109.40Х019 ГОСТ 7796-70 | |
| 4 | 2***0 | Болт М24х2-6gх75 | |
| 5 | Г***0 | Шайба | |
| 6 | Т***2 | Кольцо | |
| 7 | 1***) | Палец | |
| 8 | 2***4 | Проушина | |
| 9 | Г***9 | Шплинт | |
| 10 | 3***1 | Шайба 30.01.10.019 ГОСТ 11371-78 | |
| 10 | 3***0 | Шайба 30.01.10.0221 ГОСТ 11371-78 | |
| 11 | 3***1 | Гайка М30х2-6Н.8.019 ГОСТ 5918-73 | |
| 11 | 3***0 | Гайка М30х2 ГОСТ 5918-73 | |
| 12 | 2***5 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 12 | 2***0 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 13 | Г***0 | Шайба | |
| 14 | 2***0 | Кольцо защитное | |
| 15 | Т***0 | Кольцо | |
| 16 | 2***8 | Шайба защитная | |
| 17 | Т***0 | Кольцо | |
| 18 | 2***) | Трубопровод | |
| 18 | 2***) | Трубопровод | |
| 19 | 1***) | Устройство перепускное | |
| 19 | 1***) | Устройство перепускное | |
| 20 | 2***1 | Болт 3М12х1,25-6gх105 | |
| 20 | 2***0 | Болт 3М12х1,25-6gх105 | |
| 21 | 2***) | Трубопровод | |
| 21 | 2***) | Трубопровод | |
| 22 | 2***8 | Втулка | |
| 23 | 2***4 | Кольцо | |
| 24 | 2***1 | Поршень | |
| 25 | 2***2 | Кольцо уплотнительное | |
| 26 | Т***0 | Кольцо | |
| 27 | 2***3 | Втулка опорная | |
| 28 | 1***3 | Проставка | |
| 29 | 3***7 | Пружина | |
| 30 | 3***0 | Гайка специальная | |
| 31 | 4***9 | Угольник | |
| 31 | 4***0 | Угольник | |
| 32 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 32 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 33 | Г***0 | Шайба | |
| 34 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 34 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 35 | 3***5 | Шайба | |
| 35 | 3***0 | Шайба | |
| 36 | 4***7 | Фланец | |
| 36 | 4***0 | Фланец | |
| 37 | 7***7 | Шайба защитная | |
| 38 | Т***0 | Кольцо | |
| 39 | 1***2 | Заглушка | |
| 40 | 1***) | Клапан | |
| 41 | 4***1 | Кольцо защитное | |
| 42 | Т***0 | Кольцо | |
| 43 | 2***4 | Кольцо защитное | |
| 44 | Т***0 | Кольцо | |
| 45 | 1***2 | Палец | |
| 46 | 2***9 | Заглушка | |
| 47 | Е***2 | Грязесъемник | |
| 48 | Г***3 | Кольцо | |
| 49 | 2***6 | Кольцо уплотнительное | |
| 50 | Е***0 | Уплотнение | |
| 51 | Г***3 | Кольцо | |
| 52 | 4***6 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
