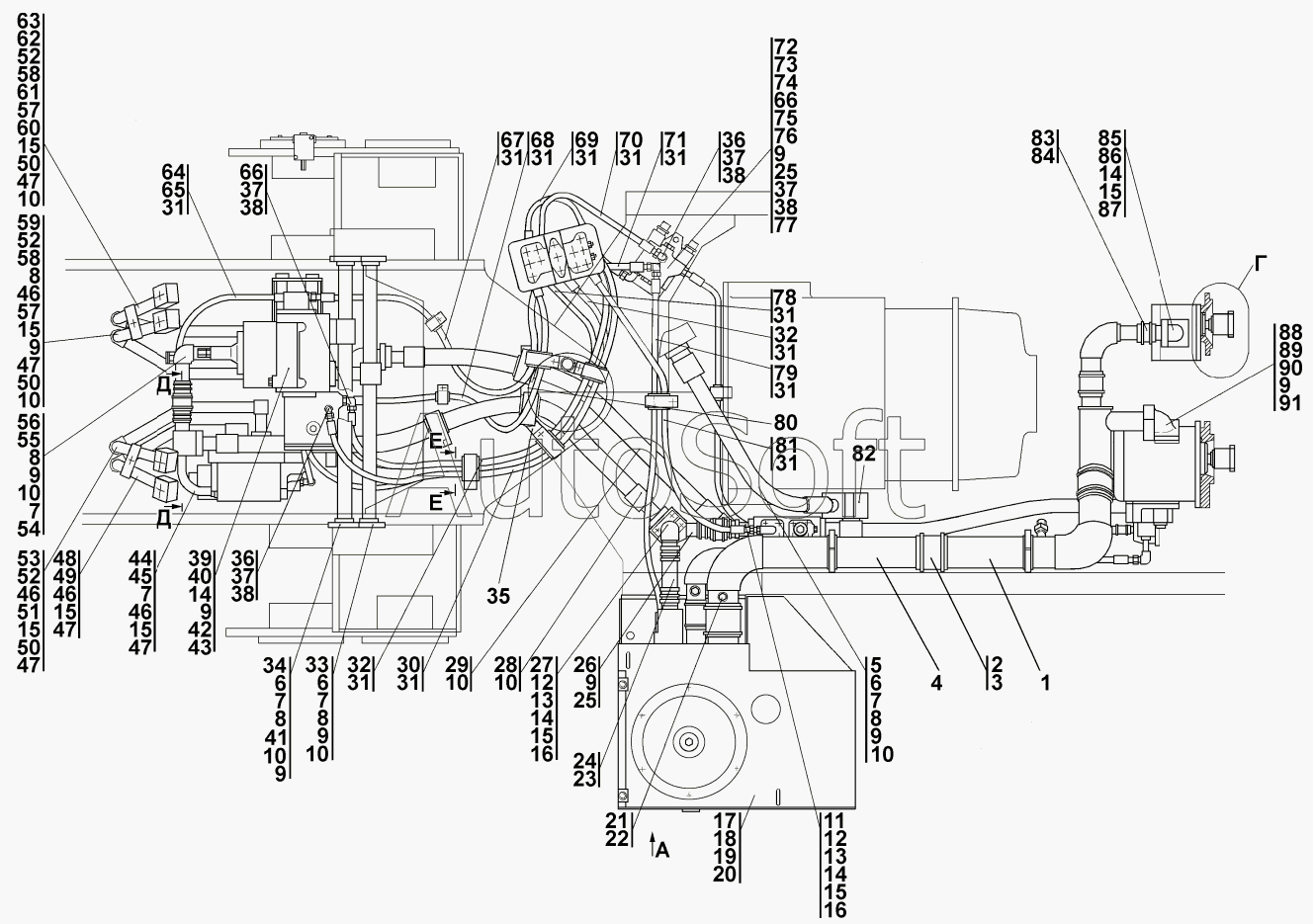

Каталог запасных частей к технике: Промтрактор ПК-12.02К (2007). Установка гидросистемы
2701-26-1СП(SP)
2701-26-1-20СП(SP)
1
1
2
3
4
4
5
5
6
6
6
6
7
7
7
7
7
7
8
8
8
8
8
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
11
11
12
12
13
13
14
14
14
14
15
15
15
15
15
15
15
15
16
16
17
17
18
19
19
20
20
21
21
22
23
23
24
24
25
25
25
26
26
27
27
28
28
29
29
30
30
31
31
31
31
31
31
31
31
31
31
31
31
32
32
32
33
33
34
34
35
35
36
36
36
37
37
37
37
38
38
38
38
38
39
39
40
40
41
41
42
42
43
44
44
45
45
46
46
46
46
47
47
47
47
47
48
48
49
49
50
50
50
50
51
51
52
52
52
52
53
53
54
54
55
55
56
56
57
57
57
58
58
58
59
59
60
61
61
62
62
63
63
64
64
65
65
66
66
66
67
67
68
68
69
69
70
70
71
71
72
72
73
73
74
74
75
75
76
77
77
78
78
79
79
80
80
81
81
82
82
83
83
84
85
85
86
87
88
88
89
89
90
91
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-26-1-20СП(SP) | 2***) | Установка гидросистемы | |
| 2701-26-1СП(SP) | 2***) | Установка гидросистемы | |
| 1 | 2***) | Трубопровод | |
| 1 | 2***) | Трубопровод | |
| 2 | 4***3 | Втулка | |
| 3 | D***2 | Шланговый хомут | |
| 4 | 2***) | Трубопровод | |
| 4 | 2***) | Трубопровод | |
| 5 | 3***P | Рукав | |
| 5 | 3***) | Рукав | |
| 6 | 4***0 | Фланец | |
| 6 | 4***0 | Фланец | |
| 7 | 3***4 | Винт | |
| 7 | 3***0 | Винт | |
| 8 | 4***5 | Шайба защитная | |
| 9 | Г***0 | Шайба | |
| 10 | Т***0 | Кольцо | |
| 11 | 2***) | Трубопровод | |
| 11 | 2***) | Трубопровод | |
| 12 | 2***2 | Фланец | |
| 13 | 7***7 | Шайба защитная | |
| 14 | Г***0 | Болт | |
| 15 | Г***0 | Шайба | |
| 16 | Т***0 | Кольцо | |
| 17 | 2***) | Бак гидросистемы | |
| 17 | 2***) | Бак гидросистемы | |
| 18 | 2***9 | Болт М24х2-6gх55.109.40Х019 ГОСТ 7796-70 | |
| 19 | 2***0 | Болт М24х2-6gх55.109.40Х029 ГОСТ 7796-70 | |
| 19 | Г***0 | Шайба | |
| 20 | 3***0 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 20 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 21 | 3***5 | Пробка | |
| 21 | 3***0 | Пробка | |
| 22 | Т***0 | Кольцо | |
| 23 | 1***6 | Рукав | |
| 23 | 1***0 | Рукав | |
| 24 | 5***P | Хомут | |
| 24 | 5***) | Хомут | |
| 25 | 2***5 | Болт М16х1,5-6gх25.66.019 ГОСТ 7796-70 | |
| 25 | 2***0 | Болт М16х1,5-6gх25.66.029 ГОСТ 7796-70 | |
| 26 | 2***) | Трубопровод | |
| 26 | 2***) | Трубопровод | |
| 27 | 2***) | Трубопровод | |
| 27 | 2***) | Трубопровод | |
| 28 | 4***) | Рукав высокого давления армированный | |
| 28 | 4***) | Рукав высокого давления армированный | |
| 29 | 2***) | Рукав | |
| 29 | 2***) | Рукав | |
| 30 | 4***P | Рукав | |
| 30 | 4***) | Рукав | |
| 31 | Т***0 | Кольцо | |
| 32 | 4***P | Рукав | |
| 32 | 4***) | Рукав | |
| 33 | 2***) | Трубопровод | |
| 33 | 2***) | Трубопровод | |
| 34 | 2***) | Трубопровод | |
| 34 | 2***) | Трубопровод | |
| 35 | 2***) | Втулка | |
| 35 | 2***) | Втулка | |
| 36 | 3***) | Угольник | |
| 36 | 3***) | Угольник | |
| 37 | Т***0 | Кольцо | |
| 38 | Н***2 | Контргайка | |
| 38 | Н***1 | Контргайка | |
| 39 | 2***) | Кронштейн | |
| 39 | 2***) | Кронштейн | |
| 40 | 2***) | Распределитель | |
| 40 | 2***) | Распределитель | |
| 41 | 2***5 | Болт М16х1,5-6gх120.109.40Х019 ГОСТ 7795-70 | |
| 41 | 2***5 | Болт М16х1,5-6gх120.109.40Х019 ГОСТ 7795-70 | |
| 42 | 3***0 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 42 | 3***0 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 43 | Г***0 | Шайба | |
| 44 | 2***) | Трубопровод | |
| 44 | 2***) | Трубопровод | |
| 45 | 2***2 | Фланец | |
| 45 | 2***1 | Фланец | |
| 46 | 4***8 | Кольцо защитное | |
| 47 | Т***0 | Кольцо | |
| 48 | 2***) | Трубопровод | |
| 48 | 2***) | Трубопровод | |
| 49 | 2***5 | Болт М12х160 ГОСТ 7796-70 | |
| 49 | 2***0 | Болт | |
| 50 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 50 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 51 | 2***4 | Болт 3М12-6gх125.109.40Х.019 ГОСТ 7796-70 | |
| 51 | 2***0 | Болт | |
| 52 | 2***3 | Фланец | |
| 52 | 2***0 | Фланец | |
| 53 | 2***) | Трубопровод | |
| 53 | 2***) | Трубопровод | |
| 54 | 2***0 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 54 | 2***0 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 | |
| 55 | 2***9 | Корпус | |
| 55 | 2***0 | Корпус | |
| 56 | 2***) | Трубопровод | |
| 56 | 2***) | Трубопровод | |
| 57 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 57 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 58 | 3***7 | Фланец | |
| 58 | 3***0 | Фланец | |
| 59 | 2***P | Трубопровод | |
| 59 | 2***) | Трубопровод | |
| 60 | Г***0 | Гайка | |
| 61 | 2***6 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | |
| 61 | 2***0 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | |
| 62 | 2***7 | Планка | |
| 62 | 2***0 | Планка | |
| 63 | 2***) | Трубопровод | |
| 63 | 2***) | Трубопровод | |
| 64 | 4***P | Рукав | |
| 64 | 4***) | Рукав | |
| 65 | 4***) | Тройник | |
| 65 | 4***) | Тройник | |
| 66 | 5***7 | Угольник ввертной | |
| 66 | 5***0 | Угольник ввертной | |
| 67 | 4***P | Рукав | |
| 67 | 4***) | Рукав | |
| 68 | 4***P | Рукав диам.12 | |
| 68 | 4***) | Рукав | |
| 69 | 4***P | Рукав диам.12 | |
| 69 | 4***) | Рукав | |
| 70 | 4***P | Рукав | |
| 70 | 4***) | Рукав | |
| 71 | 4***P | Рукав | |
| 71 | 4***) | Рукав | |
| 72 | 2***) | Тройник | |
| 72 | 2***) | Тройник | |
| 73 | 3***) | Распределитель | |
| 73 | 3***) | Распределитель | |
| 74 | 2***5 | Плита | |
| 74 | 2***0 | Плита | |
| 75 | 3***5 | Пробка | |
| 75 | 3***0 | Пробка | |
| 76 | Г***0 | Болт | |
| 77 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 77 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 78 | 4***P | Рукав | |
| 78 | 4***) | Рукав | |
| 79 | 4***P | Рукав | |
| 79 | 4***) | Рукав | |
| 80 | 2***) | Опора | |
| 80 | 2***) | Опора | |
| 81 | 4***P | Рукав | |
| 81 | 4***) | Рукав | |
| 82 | 2***) | Трубопровод | |
| 82 | 2***) | Трубопровод | |
| 83 | 4***1 | Рукав | |
| 83 | 4***0 | Рукав | |
| 84 | D***2 | Шланговый хомут | |
| 85 | 2***P | Фланец | |
| 85 | 2***) | Фланец | |
| 86 | Г***0 | Болт | |
| 87 | Т***0 | Кольцо | |
| 88 | 2***) | Трубопровод | |
| 88 | 2***) | Трубопровод | |
| 89 | 2***3 | Болт М16-6gх120.109.019 ГОСТ 7796-70 | |
| 89 | 2***0 | Болт М16-6gх120.109.029 ГОСТ 7796-70 | |
| 90 | Г***0 | Болт | |
| 91 | Г***4 | Кольцо |
