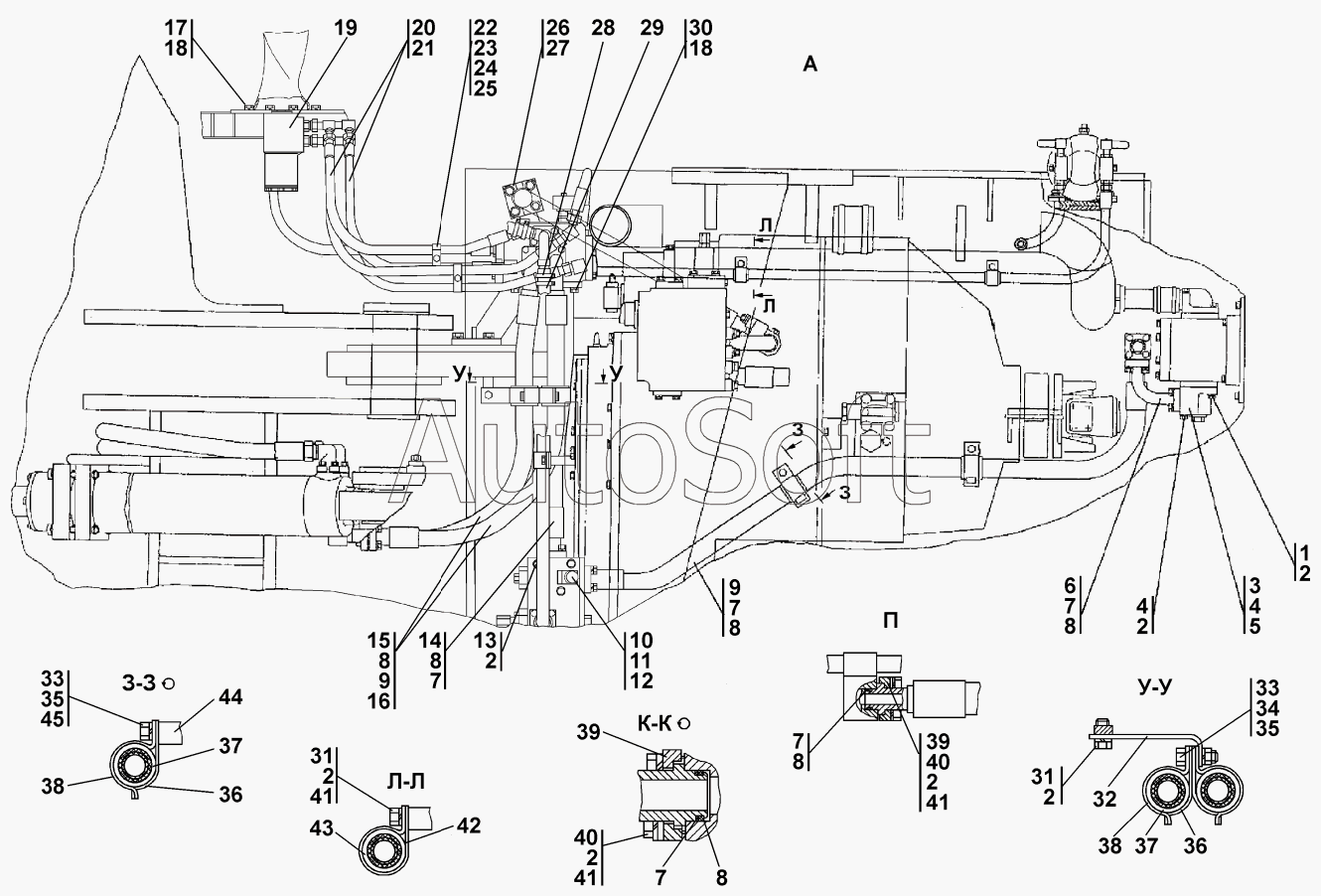

Каталог запасных частей к технике: Промтрактор ПК-12.02К (2007). Гидросистема управления поворотом
29
34
33
33
33
32
32
31
31
30
29
34
28
27
26
26
25
24
23
23
39
45
45
44
43
42
41
41
41
41
40
40
22
39
39
38
38
38
37
37
36
36
36
35
35
6
11
10
10
9
9
9
8
8
8
8
8
8
7
7
7
7
7
6
12
5
4
4
4
3
3
2
2
2
2
2
2
2
1
16
22
21
20
20
19
18
18
17
17
1
15
15
14
14
13
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт 3М12-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 1 | 2***0 | Болт 3М12-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 2 | Г***0 | Шайба | |
| 3 | 2***) | Клапан | |
| 3 | 2***) | Клапан | |
| 4 | 2***9 | Болт М12-6gх100 | |
| 4 | 2***0 | Болт М12-6gх100 | |
| 5 | 4***9 | Шайба защитная | |
| 6 | 2***) | Трубопровод | |
| 6 | 2***) | Трубопровод | |
| 7 | 4***8 | Кольцо защитное | |
| 8 | Т***0 | Кольцо | |
| 9 | 2***) | Рукав | |
| 9 | 2***) | Рукав | |
| 10 | 0***) | Реле давления нижнего предела | |
| 10 | 0***) | Реле давления нижнего предела | |
| 11 | Т***0 | Кольцо | |
| 12 | Н***2 | Контргайка | |
| 12 | Н***1 | Контргайка | |
| 13 | 2***3 | Болт 3М12-6gx115 | |
| 13 | 2***0 | Болт 3М12-6gx115 | |
| 14 | 2***) | Рукав | |
| 14 | 2***) | Рукав | |
| 15 | 2***) | Рукав | |
| 15 | 2***) | Рукав | |
| 16 | Т***0 | Кольцо | |
| 17 | 2***2 | Болт | |
| 17 | 2***0 | Болт | |
| 18 | Г***0 | Шайба | |
| 19 | 4***2 | Насос–дозатор OSPLx630LS150-7146 | |
| 20 | 0***) | Рукав | |
| 20 | 0***) | Рукав | |
| 21 | Т***0 | Кольцо | |
| 22 | 0***К | Бугель | |
| 22 | 0***К | Бугель | |
| 23 | 0***К | Бугель | |
| 23 | 0***К | Бугель | |
| 24 | Г***0 | Болт | |
| 25 | Г***0 | Шайба | |
| 26 | 2***) | Трубопровод | |
| 26 | 2***) | Трубопровод | |
| 27 | Т***0 | Кольцо | |
| 28 | D***2 | Шланговый хомут | |
| 29 | 0***К | Рукав | |
| 29 | 0***К | Рукав | |
| 30 | Г***0 | Болт | |
| 31 | Г***0 | Болт | |
| 32 | 0***) | Тройник | |
| 32 | 0***) | Тройник | |
| 33 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 33 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 34 | 3***0 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 34 | 3***0 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 35 | Г***0 | Шайба | |
| 36 | 2***1 | Планка | |
| 36 | 2***0 | Планка | |
| 37 | 4***3 | Втулка | |
| 38 | 2***0 | Скоба | |
| 38 | 2***0 | Скоба | |
| 39 | 2***3 | Фланец | |
| 39 | 2***0 | Фланец | |
| 40 | Г***0 | Болт | |
| 41 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 41 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 42 | 7***8 | Хомутик | |
| 43 | 4***2 | Втулка | |
| 44 | 2***8 | Упор | |
| 45 | 3***0 | Шайба 16х1.01.10.019 ГОСТ 10450-78 | |
| 45 | 3***0 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 |
