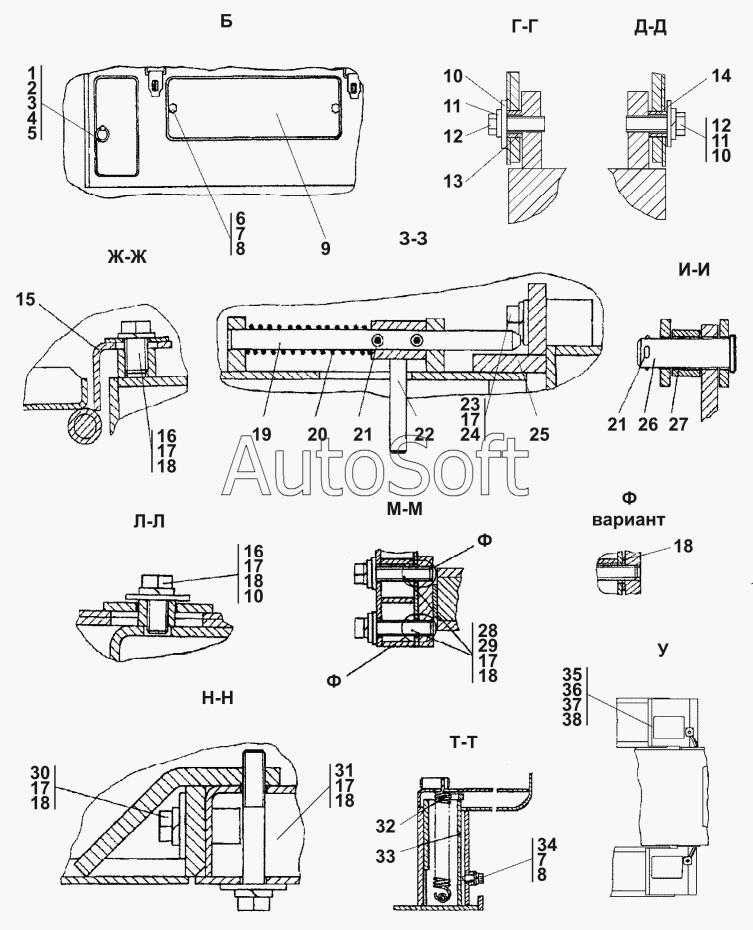

Каталог запасных частей к технике: Промтрактор ПК-12.02К (2007). Облицовка
1
1
2
3
3
4
4
5
6
7
7
8
8
8
9
9
10
10
10
10
11
11
12
12
13
14
15
15
16
16
16
17
17
17
17
17
17
18
18
18
18
18
18
18
19
20
20
21
21
22
23
24
24
25
25
26
26
27
27
28
28
29
29
30
31
31
32
32
33
33
34
35
35
36
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Кольцо | |
| 1 | 4***0 | Кольцо | |
| 2 | 4***3 | Ось | |
| 3 | 4***4 | Защелка | |
| 3 | 4***0 | Защелка | |
| 4 | 3***0 | Гайка М8-7Н.6.019 ГОСТ 5918-73 | |
| 4 | 3***0 | Гайка М8-7Н.6.029 ГОСТ 5918-73 | |
| 5 | Г***9 | Шплинт | |
| 6 | Г***0 | Болт | |
| 7 | Г***0 | Шайба | |
| 8 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 8 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 9 | 2***2 | Крышка | |
| 9 | 2***0 | Крышка | |
| 10 | 3***0 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 10 | 3***0 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 11 | Г***0 | Шайба | |
| 12 | 2***0 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 13 | 2***9 | Втулка | |
| 14 | 2***1 | Втулка | |
| 15 | 2***) | Петля | |
| 15 | 2***) | Петля | |
| 16 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 16 | 2***0 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 17 | Г***0 | Шайба | |
| 18 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 18 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 19 | 2***5 | Стержень | |
| 20 | 7***3 | Пружина | |
| 20 | 7***0 | Пружина | |
| 21 | Г***9 | Шплинт | |
| 22 | 2***) | Ручка | |
| 23 | Г***0 | Болт | |
| 24 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 24 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 25 | 2***) | Уголок | |
| 25 | 2***) | Уголок | |
| 26 | 4***0 | Ось 6-16b 12х50.45.2.43 Ц9хр ГОСТ 9650-80 | |
| 26 | 4***0 | Ось 6-16b 12х50.45.2.42...52 Кд 9хр | |
| 27 | 2***3 | Втулка | |
| 27 | 2***0 | Втулка | |
| 28 | 3***1 | Шайба | |
| 28 | 3***0 | Шайба | |
| 29 | 2***9 | Болт 3М12-6gх65.109.40х019 ГОСТ 7796-70 | |
| 29 | 2***0 | Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70 | |
| 30 | Г***0 | Болт | |
| 31 | 2***5 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 31 | 2***0 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 32 | 4***8 | Стержень | |
| 32 | 4***0 | Стержень | |
| 33 | 2***) | Корпус | |
| 33 | 2***) | Корпус | |
| 34 | Г***0 | Болт | |
| 35 | 2***P | Крыло | |
| 35 | 2***) | Крыло | |
| 36 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 36 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 37 | Г***0 | Шайба | |
| 38 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 38 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
