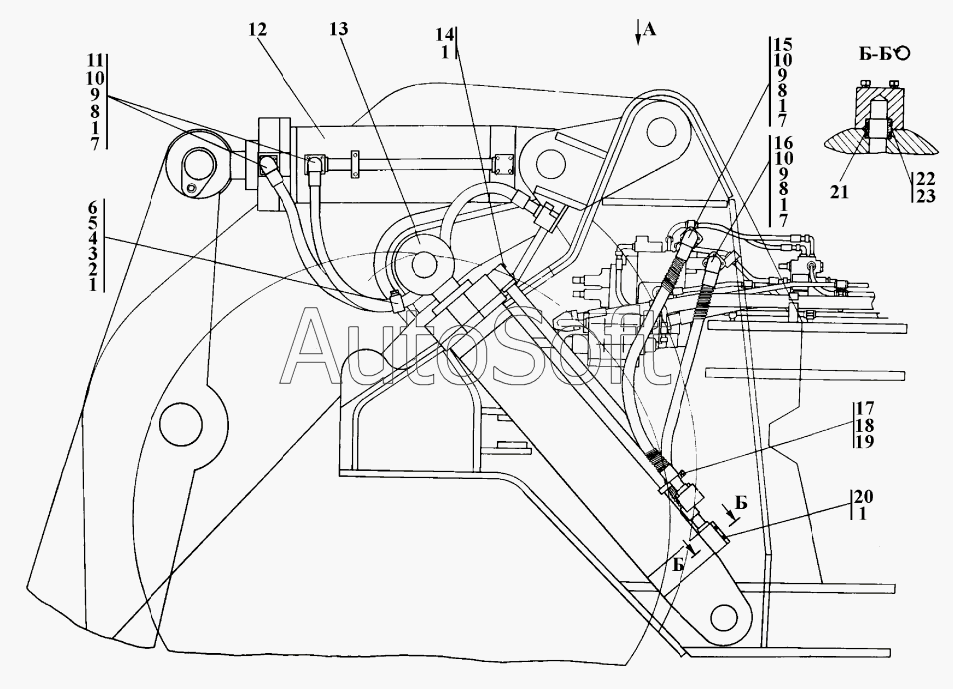

Каталог запасных частей к технике: Промтрактор ПК-12.02К (2007). Установка гидроцилиндров погрузочного оборудования
17
12
13
13
14
14
15
15
16
16
12
17
18
18
19
20
20
21
22
23
6
412701-95-1-20СП(SP)
1
1
1
1
1
1
2
2
3
3
4
5
5
412701-95-1СП(SP)
6
7
7
7
8
8
8
9
9
9
9
10
10
10
10
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412701-95-1-20СП(SP) | 4***) | Установка гидроцилиндров погрузочного оборудования | |
| 412701-95-1СП(SP) | 4***) | Установка гидроцилиндров погрузочного оборудования | |
| 1 | Г***0 | Шайба | |
| 2 | 3***0 | Гайка М16х1,5-6Н.12.40Х019 ГОСТ 15521-70 | |
| 2 | 3***0 | Гайка М16х1,5-6Н.12.40Х029 ГОСТ 15521-70 | |
| 3 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 3 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 4 | 4***4 | Втулка | |
| 5 | 2***1 | Планка | |
| 5 | 2***0 | Планка | |
| 6 | 2***0 | Скоба | |
| 6 | 2***0 | Скоба | |
| 7 | Т***0 | Кольцо | |
| 8 | 4***5 | Шайба защитная | |
| 9 | 3***4 | Винт | |
| 9 | 3***0 | Винт | |
| 10 | 4***0 | Фланец | |
| 10 | 4***0 | Фланец | |
| 11 | 3***P | Рукав | |
| 11 | 3***) | Рукав | |
| 12 | 4***P | Гидроцилиндр | |
| 12 | 4***) | Гидроцилиндр | |
| 13 | 4***P | Гидроцилиндр | |
| 13 | 4***) | Гидроцилиндр | |
| 14 | 2***8 | Болт М16х1,5-6gх90 | |
| 14 | 2***0 | Болт М16х1,5-6gх90 | |
| 15 | 3***P | Рукав армированный | |
| 15 | 3***) | Рукав армированный | |
| 16 | 4***) | Рукав высокого давления | |
| 16 | 4***) | Рукав высокого давления | |
| 17 | 4***0 | Бугель | |
| 17 | 4***0 | Бугель | |
| 18 | 2***5 | Болт М12х1,25-6gх50.88.40Х.019 ГОСТ 7796-70 | |
| 18 | 2***0 | Болт М12х1,25-6gх50.88.40Х.029 ГОСТ 7796-70 | |
| 19 | Г***0 | Шайба | |
| 20 | 2***0 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 20 | 2***0 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 | |
| 21 | 4***6 | Втулка | |
| 22 | 7***7 | Шайба защитная | |
| 23 | Т***0 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
