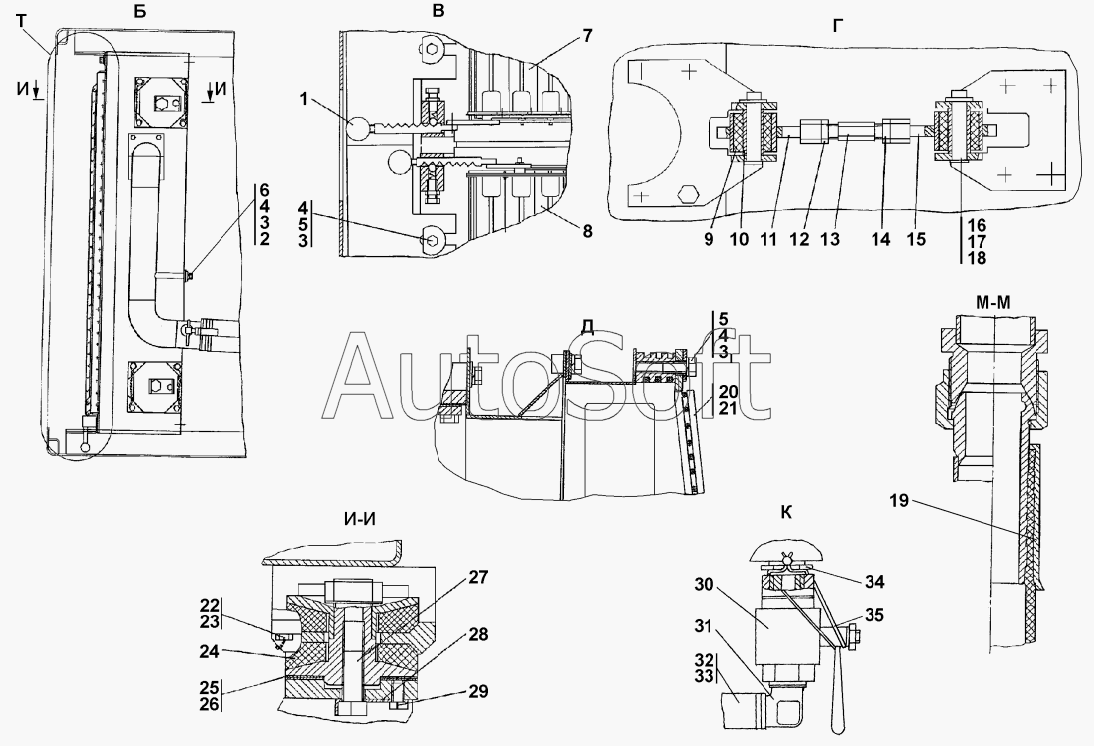

Каталог запасных частей к технике: Промтрактор ПК-12.02К (2007). Система охлаждения двигателя и трансмиссии
1
2
2
3
3
3
4
4
4
4
5
5
6
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
19
20
20
21
21
22
22
23
24
24
25
26
27
27
28
28
29
29
30
31
31
32
32
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Рукоятка | |
| 2 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 2 | 2***0 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 3 | Г***0 | Шайба | |
| 4 | 4***6 | Шайба | |
| 4 | 4***0 | Шайба | |
| 5 | Г***0 | Болт | |
| 6 | 3***6 | Планка | |
| 6 | 3***0 | Планка | |
| 7 | 2***) | Жалюзи | |
| 8 | 2***) | Жалюзи | |
| 9 | 4***3 | Втулка | |
| 10 | 2***8 | Втулка | |
| 10 | 2***0 | Втулка | |
| 11 | 2***P | Опора | |
| 11 | 2***) | Опора | |
| 12 | 3***0 | Гайка М12х1,25-LН-6Н ГОСТ 5915-70 | |
| 12 | 3***0 | Гайка М12х1,25-L ГОСТ 5915-70 | |
| 13 | 2***6 | Стержень | |
| 13 | 2***0 | Стержень | |
| 14 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 14 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 15 | 2***) | Опора | |
| 15 | 2***) | Опора | |
| 16 | 3***0 | Шайба 16х1.01.10.019 ГОСТ 10450-78 | |
| 16 | 3***0 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 17 | 4***0 | Ось 6-16в12х75.40Х2.28. . .35Ц9хр ГОСТ 9650-80 | |
| 18 | Г***9 | Шплинт | |
| 19 | 4***P | Рукав | |
| 19 | 4***) | Рукав | |
| 20 | 3***) | Ограждение | |
| 20 | 3***) | Ограждение | |
| 21 | 3***) | Ограждение | |
| 21 | 3***) | Ограждение | |
| 22 | 2***5 | Болт | |
| 22 | 2***0 | Болт | |
| 23 | Г***7 | Проволока | |
| 24 | 2***) | Опора | |
| 24 | 2***) | Опора | |
| 25 | 2***5 | Прокладка | |
| 26 | 2***6 | Прокладка | |
| 27 | 2***0 | Болт 3М24х2-6gх55.109.40Х019 ГОСТ 7796-70 | |
| 27 | 2***0 | Болт 3М24х2-6gх55.109.40Х019 ГОСТ 7796-70 | |
| 28 | 2***5 | Пластина | |
| 28 | 2***0 | Пластина | |
| 29 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 29 | 2***0 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 30 | 0***Р | Кран шаровой | |
| 31 | 2***2 | Угольник концевой | |
| 31 | 2***0 | Угольник концевой | |
| 32 | 4***4 | Рукав | |
| 32 | 4***0 | Рукав | |
| 33 | D***2 | Хомут шланговый | |
| 34 | 2***1 | Контргайка | |
| 34 | 2***0 | Контргайка | |
| 35 | Г***7 | Проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
