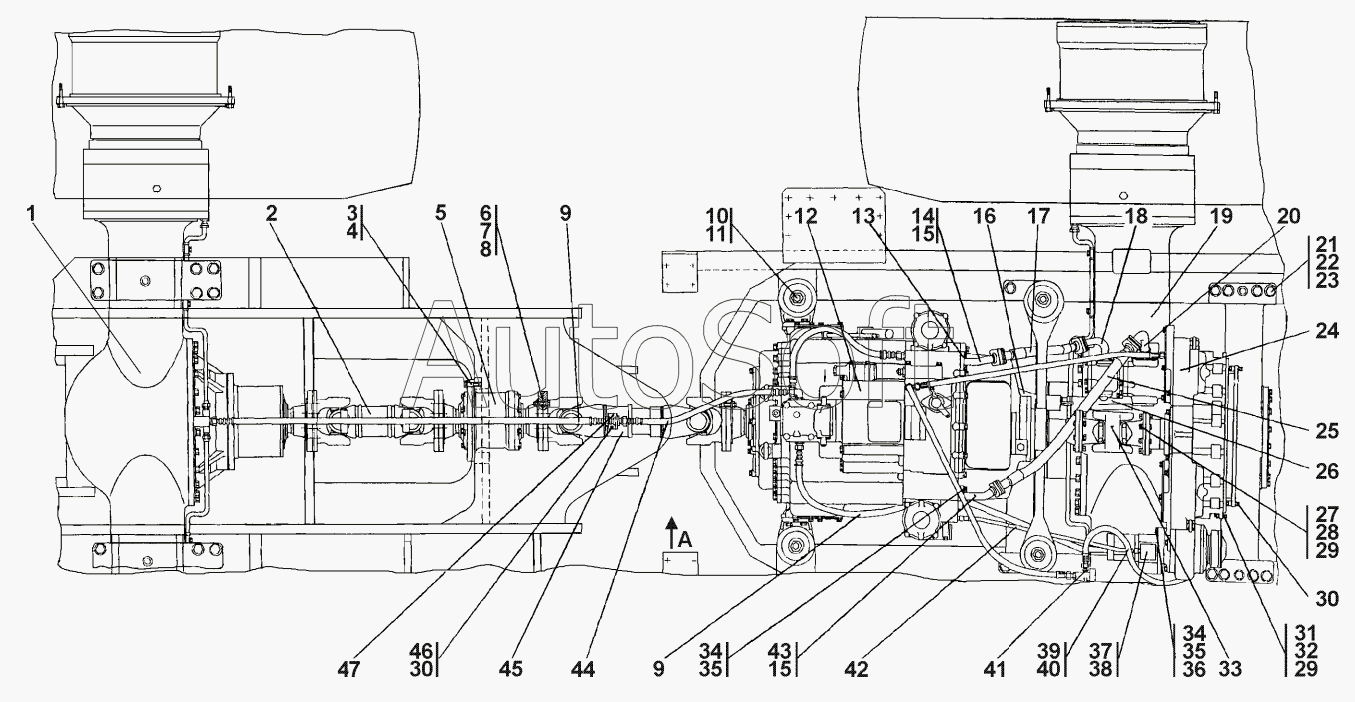

Каталог запасных частей к технике: Промтрактор ПК-12.02К (2007). Установка трансмиссии
27
34
34
33
32
31
31
30
30
30
29
29
28
28
35
35
27
26
26
25
25
24
24
23
23
22
42
47
47
46
45
45
44
44
43
43
42
22
41
40
39
39
38
37
37
36
36
5
10
9
9
9
8
8
7
7
6
6
5
10
4
4
3
3
2
2
1
1
2701-16-1-04-20СП(SP)
16
21
21
20
20
19
19
18
18
17
17
2701-16-1-04СП(SP)
16
15
15
14
14
13
13
12
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-16-1-04-20СП(SP) | 2***) | Установка трансмиссии | |
| 2701-16-1-04СП(SP) | 2***) | Установка трансмиссии | |
| 1 | 2***) | Мост передний | |
| 1 | 2***) | Мост передний | |
| 2 | 9***0 | Вал карданный | |
| 2 | 9***0 | Вал карданный | |
| 3 | 2***0 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 3 | 2***0 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 4 | 3***7 | Шайба | |
| 4 | 3***0 | Шайба | |
| 5 | 2***) | Опора промежуточная | |
| 5 | 2***) | Опора промежуточная | |
| 6 | 2***2 | Болт | |
| 6 | 2***0 | Болт | |
| 7 | 3***1 | Гайка | |
| 7 | 3***0 | Гайка | |
| 8 | 3***0 | Шайба | |
| 8 | 3***0 | Шайба | |
| 9 | 4***P | Рукав высокого давления | |
| 9 | 4***) | Рукав высокого давления | |
| 10 | 2***0 | Болт М24х2-6gх160.88.40Х019 ГОСТ 7795-70 | |
| 10 | 2***0 | Болт М24х2.6gх160.88.40Х029 ГОСТ 7795-70 | |
| 11 | Г***0 | Шайба | |
| 12 | 2***) | Блок трансмиссии | |
| 12 | 2***) | Блок трансмиссии | |
| 13 | 2***) | Фланец | |
| 13 | 2***) | Фланец | |
| 14 | 2***) | Патрубок | |
| 14 | 2***) | Патрубок | |
| 15 | Т***0 | Кольцо | |
| 16 | 2***5 | Труба | |
| 16 | 2***0 | Труба | |
| 17 | 4***P | Рукав | |
| 17 | 4***) | Рукав | |
| 18 | 2***) | Патрубок | |
| 18 | 2***) | Патрубок | |
| 19 | 2***) | Мост задний | |
| 19 | 2***) | Мост задний | |
| 20 | 2***) | Патрубок | |
| 20 | 2***) | Патрубок | |
| 21 | 2***1 | Болт | |
| 21 | 2***0 | Болт | |
| 22 | 3***4 | Шайба | |
| 22 | 3***0 | Шайба | |
| 23 | 3***0 | Гайка | |
| 23 | 3***0 | Гайка | |
| 24 | 2***) | Редуктор привода насосов | |
| 24 | 2***) | Редуктор привода насосов | |
| 25 | 4***) | Рукав | |
| 25 | 4***) | Рукав | |
| 26 | 2***) | Фланец | |
| 26 | 2***) | Фланец | |
| 27 | 2***1 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 27 | 2***0 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 28 | 3***3 | Гайка М12х1,25 | |
| 28 | 3***0 | Гайка | |
| 29 | Г***0 | Шайба | |
| 30 | 2***9 | Болт 3М12-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 30 | 2***0 | Болт 3М12-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 31 | 2***6 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.013 ГОСТ 22034-76 | |
| 31 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.029 ГОСТ 22034-76 | |
| 32 | Г***0 | Гайка | |
| 33 | П***0 | Вал карданный | |
| 34 | Г***0 | Болт | |
| 35 | Г***0 | Шайба | |
| 36 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 36 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 37 | 2***1 | Фланец | |
| 37 | 2***0 | Фланец | |
| 38 | Т***0 | Кольцо | |
| 39 | 4***P | Рукав | |
| 39 | 4***) | Рукав | |
| 40 | Т***0 | Кольцо | |
| 41 | 2***0 | Штуцер | |
| 42 | 4***P | Рукав | |
| 42 | 4***) | Рукав | |
| 43 | 2***) | Патрубок | |
| 43 | 2***) | Патрубок | |
| 44 | 4***) | Рукав высокого давления диам.16 армированный | |
| 44 | 4***) | Рукав высокого давления диам.16 армированный | |
| 45 | 9***0 | Вал карданный | |
| 45 | 9***0 | Карданный вал | |
| 46 | Г***0 | Болт | |
| 47 | 2***) | Кронштейн | |
| 47 | 2***) | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
