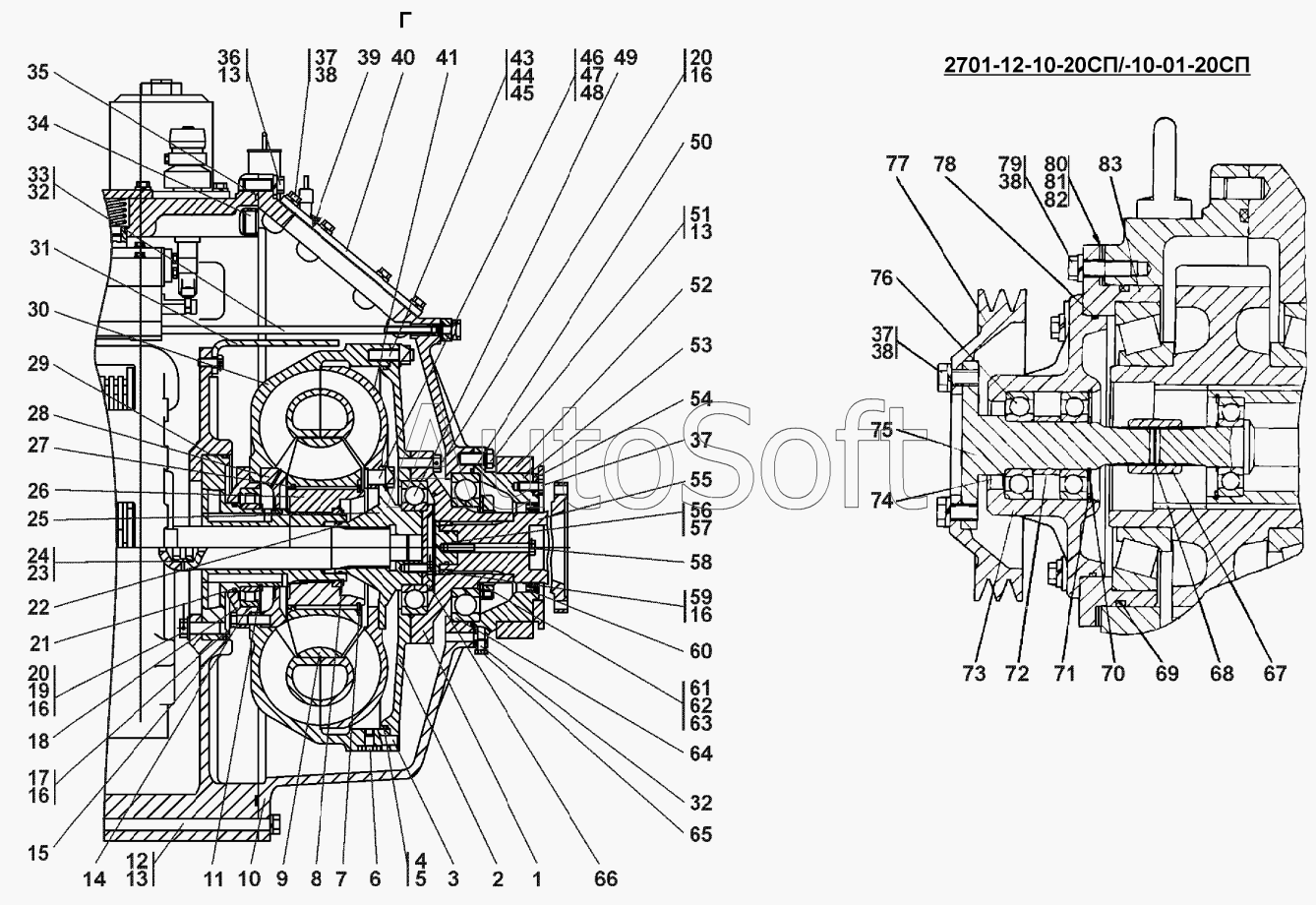

Каталог запасных частей к технике: Промтрактор ПК-12.02К (2007). Блок трансмиссии
52
62
61
60
59
58
58
57
56
55
54
53
63
52
51
51
50
49
48
47
46
45
44
43
75
2701-12-10-20СП(SP)
2701-12-10-01-20СП-20(SP)
83
83
82
81
80
79
78
77
76
41
74
73
72
71
70
69
68
67
66
65
64
11
20
20
19
18
17
17
16
16
16
16
15
14
13
13
13
12
12
21
10
10
9
8
7
6
5
4
3
2
2
31
40
39
39
38
38
38
37
37
37
36
36
35
34
33
32
32
1
30
30
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-12-10-01-20СП-20(SP) | 2***) | Блок трансмиссии | |
| 2701-12-10-20СП(SP) | 2***) | Блок трансмиссии | |
| 1 | 2***) | Ступица | |
| 2 | 2***) | Фланец | |
| 2 | 2***) | Фланец | |
| 3 | 3***5 | Штифт | |
| 4 | 4***1 | Кольцо | |
| 5 | Г***3 | Кольцо | |
| 6 | 3***2 | Пробка | |
| 7 | 5***5 | Кольцо С155 ГОСТ 13940-86 | |
| 8 | 5***5 | Кольцо С90 ГОСТ 13940-86 | |
| 9 | 2***1 | Колесо реактора | |
| 10 | 2***1 | Корпус | |
| 10 | 2***0 | Корпус | |
| 11 | 7***6 | Кольцо С105 ГОСТ 13940-86 | |
| 12 | 2***7 | Болт | |
| 12 | 2***0 | Болт | |
| 13 | Г***0 | Шайба | |
| 14 | Н***1 | Штуцер ввертной | |
| 15 | К***3 | Кольцо | |
| 16 | Г***4 | Проволока | |
| 17 | 2***9 | Болт 3М12-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт 3М12-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 18 | 2***6 | Стакан | |
| 19 | 3***1 | Шайба | |
| 20 | 2***5 | Болт 3М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 21 | 2***3 | Кольцо уплотнительное | |
| 22 | 4***5 | Кольцо уплотнительное | |
| 23 | Т***0 | Кольцо | |
| 24 | 2***1 | Втулка | |
| 25 | 2***3 | Ступица | |
| 26 | 2***) | Муфта | |
| 27 | 2***4 | Кольцо | |
| 28 | 2***5 | Коллектор | |
| 29 | 2***) | Ось реактора | |
| 30 | 2***1 | Колесо насосное | |
| 30 | 4***6 | Колесо насосное | |
| 31 | 2***2 | Кронштейн | |
| 32 | Т***0 | Кольцо | |
| 33 | 2***) | Труба | |
| 34 | 2***8 | Заглушка | |
| 35 | 4***8 | Кольцо | |
| 36 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 36 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 37 | Г***0 | Болт | |
| 38 | Г***0 | Шайба | |
| 39 | 4***3 | Прокладка | |
| 39 | 4***0 | Прокладка | |
| 40 | 2***3 | Крышка | |
| 41 | 2***5 | Колесо турбинное | |
| 43 | 2***5 | Шпилька | |
| 44 | 3***0 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 45 | 7***8 | Пластина стопорная | |
| 46 | 7***5 | Болт специальный | |
| 47 | 7***9 | Пластина стопорная | |
| 48 | 3***5 | Гайка М20х1,5-6Н.05.40Х019 ГОСТ 5916-70 | |
| 49 | Г***5 | Подшипник | |
| 50 | Г***3 | Кольцо | |
| 51 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 51 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 52 | 2***) | Балка | |
| 52 | 2***) | Балка | |
| 53 | 2***1 | Стакан | |
| 54 | 2***7 | Фланец | |
| 55 | 2***7 | Фланец | |
| 56 | 2***2 | Втулка | |
| 57 | Т***0 | Кольцо | |
| 58 | 2***2 | Болт | |
| 58 | 2***0 | Болт | |
| 59 | 2***0 | Болт | |
| 60 | М***2 | Манжета | |
| 61 | 4***9 | Пластина | |
| 62 | 4***8 | Гайка | |
| 63 | 3***0 | Винт ВМ-6gх16.33Н.019 ГОСТ 1478-84 | |
| 64 | Г***5 | Подшипник | |
| 65 | 3***8 | Пробка КГ 1/4" 40х.089 ОСТ 23.1.117-83 | |
| 66 | 2***4 | Фланец | |
| 67 | 2***2 | Муфта | |
| 68 | 5***5 | Кольцо С26 ГОСТ 13941-86 | |
| 69 | Г***3 | Кольцо | |
| 70 | 5***9 | Кольцо С35 ГОСТ 13940-86 | |
| 71 | 5***6 | Кольцо С80 ГОСТ 13941-86 | |
| 72 | 2***3 | Втулка | |
| 73 | 2***1 | Стакан | |
| 74 | Г***8 | Манжета | |
| 75 | 2***1 | Вал | |
| 76 | Г***5 | Подшипник | |
| 77 | 2***2 | Шкив | |
| 78 | Т***0 | Кольцо | |
| 79 | Г***0 | Болт | |
| 80 | 2***0 | Прокладка | |
| 81 | 2***1 | Прокладка | |
| 82 | 2***2 | Прокладка | |
| 83 | 2***9 | Стакан | |
| 83 | 2***0 | Стакан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
