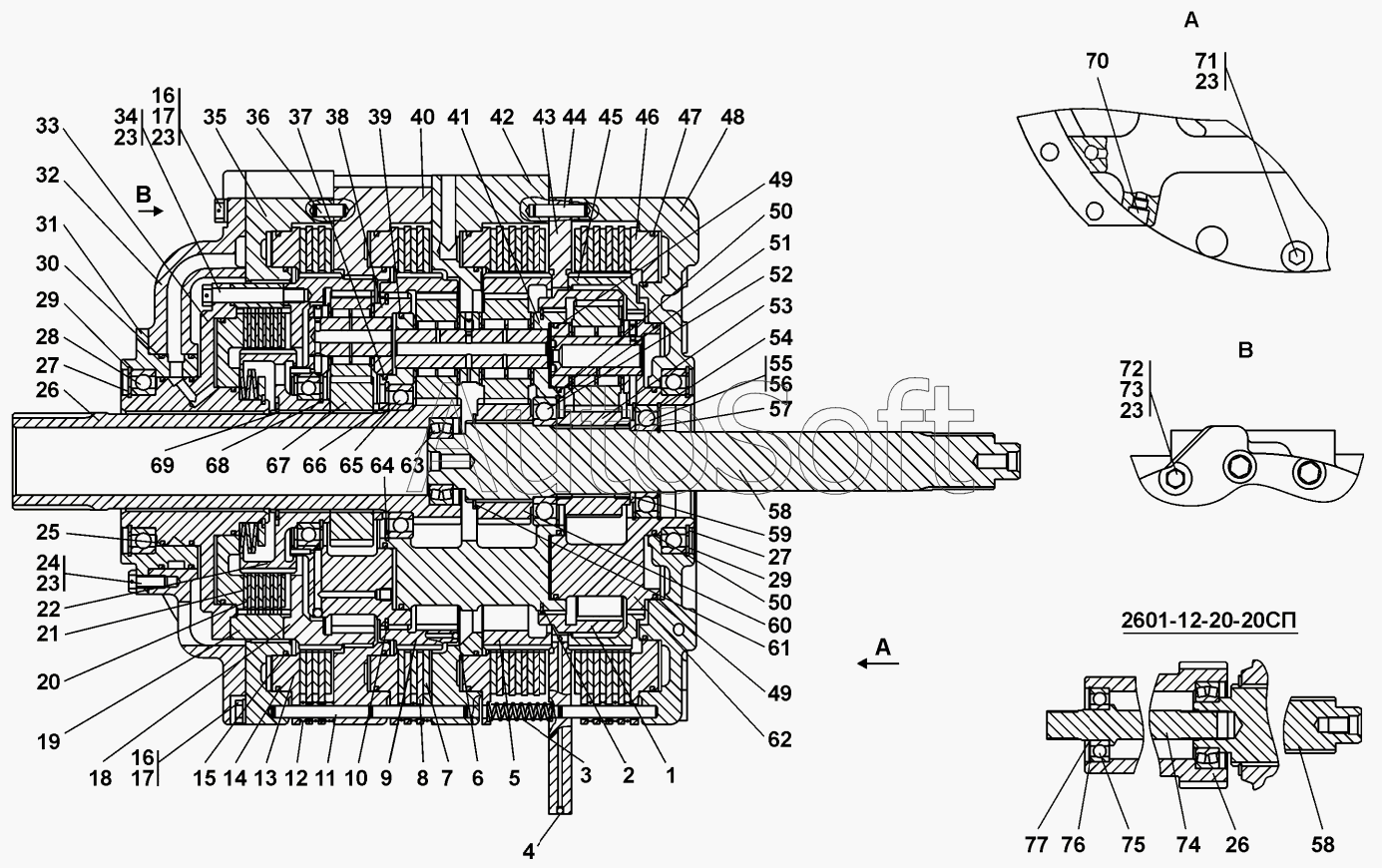

Каталог запасных частей к технике: Промтрактор ПК-12.02К (2007). Коробка передач планетарная
48
57
56
55
54
53
52
51
50
50
49
49
58
58
47
46
45
44
43
42
41
40
39
68
77
76
75
74
73
72
71
70
69
38
67
66
65
64
63
62
61
60
59
9
18
17
17
16
16
15
14
13
12
11
10
19
8
7
6
5
4
3
2
1
2601-12-20-20СП(SP)
28
37
36
35
34
33
32
31
30
29
29
2601-12-20СП(SP)
27
27
26
26
26
25
24
23
23
23
23
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2601-12-20-20СП(SP) | 2***) | Коробка передач планетарная | |
| 2601-12-20СП(SP) | 2***) | Коробка передач планетарная | |
| 1 | 2***3 | Шестерня | |
| 2 | 5***1 | Кольцо (476719267303) | |
| 3 | 7***6 | Пружина | |
| 4 | Г***1 | Шарик | |
| 5 | 2***8 | Шестерня | |
| 6 | Г***1 | Шарик | |
| 7 | 2***) | Диск | |
| 8 | 2***1 | Диск | |
| 9 | 2***7 | Шестерня | |
| 10 | 5***0 | Кольцо (476719267303) | |
| 11 | 4***0 | Палец | |
| 12 | 3***1 | Пружина | |
| 13 | 2***2 | Поршень | |
| 14 | 2***4 | Кольцо | |
| 15 | 2***1 | Кольцо уплотнительное | |
| 16 | 2***2 | Болт специальный | |
| 17 | 3***0 | Шайба | |
| 18 | 2***2 | Шестерня | |
| 19 | 2***8 | Барабан | |
| 20 | 2***7 | Диск | |
| 21 | 2***) | Диск | |
| 22 | 2***6 | Барабан | |
| 23 | Г***7 | Проволока | |
| 24 | 2***9 | Болт 3М12-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 25 | 4***6 | Кольцо уплотнительное | |
| 26 | 2***) | Вал | |
| 26 | 2***) | Вал | |
| 27 | 5***0 | Кольцо С130 ГОСТ 13940-86 | |
| 28 | Г***5 | Подшипник | |
| 29 | 5***0 | Кольцо С180 ГОСТ 13940-86 | |
| 30 | Г***3 | Кольцо | |
| 31 | 2***8 | Стакан | |
| 32 | 2***4 | Корпус | |
| 33 | 2***) | Бустер | |
| 34 | 2***7 | Болт | |
| 35 | 2***5 | Корпус | |
| 36 | 3***3 | Штифт | |
| 37 | 2***1 | Кольцо уплотнительное | |
| 38 | 2***) | Водило | |
| 39 | 2***7 | Кольцо уплотнительное | |
| 40 | 2***1 | Корпус | |
| 41 | 2***) | Водило | |
| 42 | 2***4 | Корпус | |
| 43 | 2***5 | Фланец | |
| 44 | 3***0 | Штифт | |
| 45 | 2***4 | Барабан | |
| 46 | 2***3 | Поршень | |
| 47 | 2***9 | Кольцо уплотнительное | |
| 48 | 2***6 | Корпус | |
| 49 | 2***6 | Кольцо уплотнительное | |
| 50 | 2***1 | Кольцо уплотнительное | |
| 51 | 5***8 | Кольцо С125 ГОСТ 13941-86 | |
| 52 | Г***5 | Подшипник | |
| 53 | 2***0 | Шестерня | |
| 54 | 5***0 | Кольцо С110 ГОСТ 13941-86 | |
| 55 | 2***А | Подшипник 212А | |
| 56 | 2***2 | Подшипник 212 | |
| 57 | 5***9 | Кольцо С60 ГОСТ 13940-86 | |
| 58 | 2***9 | Вал | |
| 59 | 2***7 | Кольцо | |
| 60 | 2***9 | Шестерня | |
| 61 | 7***2 | Кольцо С80 ГОСТ 13940-86 | |
| 62 | 2***) | Водило | |
| 63 | 3***9 | Подшипник 3509 | |
| 64 | 5***0 | Кольцо С150Ц9хр ГОСТ 13941-86 | |
| 65 | 1***0 | Подшипник 120 | |
| 66 | 2***3 | Кольцо | |
| 67 | 2***3 | Шестерня | |
| 68 | 5***4 | Кольцо | |
| 69 | 5***0 | Кольцо С100 ГОСТ 13940-86 | |
| 70 | 3***9 | Заглушка | |
| 71 | 2***5 | Болт М12х160 ГОСТ 7796-70 | |
| 72 | 2***9 | Болт 3М12-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 73 | 3***5 | Шайба | |
| 74 | 2***1 | Вал | |
| 75 | 3***6 | Подшипник 306 | |
| 76 | 5***1 | Кольцо С72 | |
| 77 | 5***4 | Кольцо |
