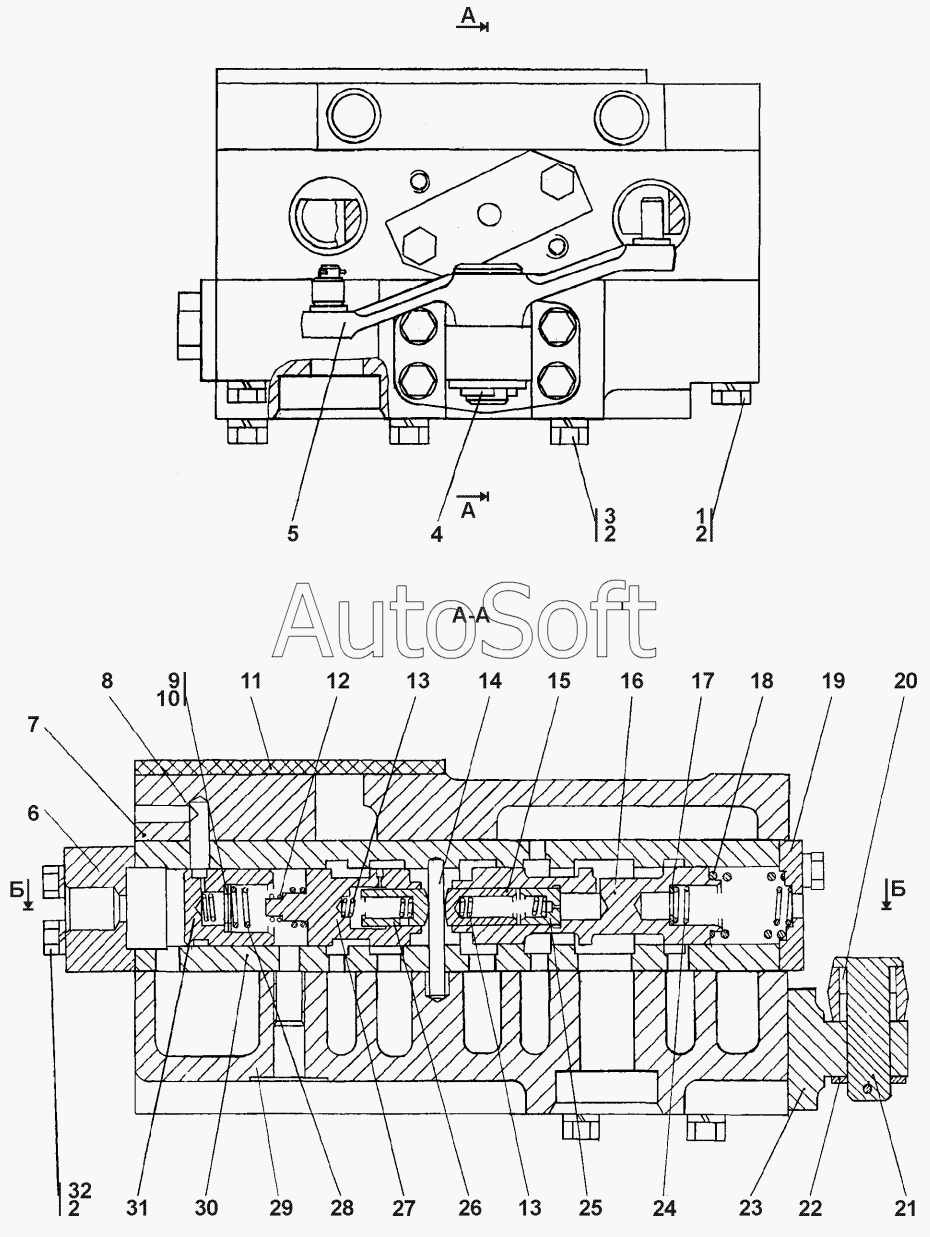

Каталог запасных частей к технике: Промтрактор ПК-12.02К (2007). Блок управления
25
17
18
19
20
21
22
23
24
16
26
27
28
29
30
31
32
8
2601-15-20-20СП(SP)
1
2
2
2
3
4
5
6
7
2601-15-20СП(SP)
9
10
11
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2601-15-20-20СП(SP) | 2***) | Блок управления | |
| 2601-15-20СП(SP) | 2***) | Блок управления | |
| 1 | 2***0 | Болт | |
| 2 | Г***0 | Шайба | |
| 3 | 2***0 | Болт | |
| 4 | Г***9 | Шплинт | |
| 5 | 2***) | Рычаг | |
| 6 | 2***6 | Крышка | |
| 7 | 2***) | Блок управления | |
| 8 | 2***1 | Плита | |
| 9 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 10 | 3***0 | Шайба 12х0,5.01.08кп.019 ГОСТ 11371-78 | |
| 11 | 2***0 | Заглушка | |
| 12 | 3***1 | Пружина | |
| 13 | 3***1 | Пружина | |
| 14 | 2***7 | Стопор | |
| 15 | 2***6 | Поршень | |
| 16 | 2***8 | Золотник | |
| 17 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 18 | 3***1 | Пружина | |
| 19 | 2***9 | Планка | |
| 20 | Г***8 | Подшипник | |
| 21 | 2***3 | Ось | |
| 22 | 3***0 | Шайба 16х1.01.10.019 ГОСТ 10450-78 | |
| 23 | 2***2 | Кронштейн | |
| 24 | 3***8 | Пружина | |
| 25 | 2***9 | Клапан | |
| 26 | 2***7 | Поршень | |
| 27 | 2***6 | Золотник | |
| 28 | 2***1 | Пружина | |
| 29 | 2***1 | Плита | |
| 30 | 2***2 | Корпус | |
| 31 | 2***0 | Поршень | |
| 32 | Г***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
