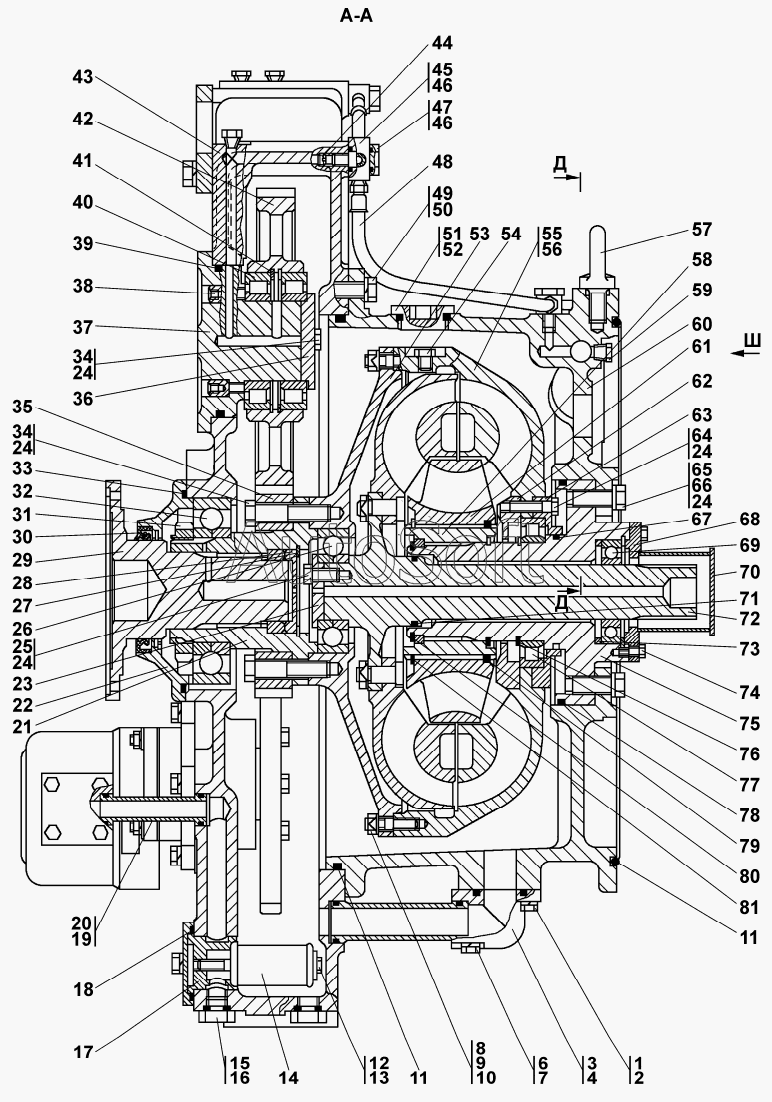

Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Гидротрансформатор с редуктором привода насосов
51
60
59
58
57
57
56
55
54
53
52
51
60
50
49
49
48
48
47
46
46
45
44
43
70
81
80
79
78
77
76
75
74
73
72
71
43
69
68
67
66
65
64
64
63
62
61
9
19
18
17
16
15
15
14
13
12
11
11
10
20
8
8
7
6
5
5
4
3
2
1
31
42
41
40
39
38
37
36
35
34
34
33
32
1
30
29
28
27
26
25
24
24
24
24
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Болт М10-6gх25 | |
| 1 | 2***0 | Болт М10-6gх25 | |
| 2 | Г***0 | Шайба | |
| 3 | 2***6 | Фланец | |
| 4 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 5 | 2***5 | Болт М10-6gх65 | |
| 5 | 2***0 | Болт М10-6gх65 | |
| 6 | 2***8 | Втулка | |
| 7 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 8 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х25.66.013 ГОСТ 22038-76 | |
| 8 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х25.66.029 ГОСТ 22038-76 | |
| 9 | 3***1 | Пластина стопорная | |
| 10 | 3***3 | Гайка М12х1,25 | |
| 11 | 4***5 | Кольцо | |
| 12 | 2***7 | Болт М8-6gх115 | |
| 13 | 2***7 | Втулка | |
| 14 | 3***) | Маслозаборник | |
| 15 | 3***5 | Пробка | |
| 15 | 3***0 | Пробка | |
| 16 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 17 | 2***9 | Втулка | |
| 18 | 0***8 | Кольцо 066-071-30-2-51-1668 | |
| 19 | 0***8 | Кольцо ГОСТ 9833-73 | |
| 20 | 2***8 | Втулка | |
| 21 | 2***) | Ступица | |
| 22 | 2***6 | Крышка | |
| 23 | 2***3 | Крышка | |
| 24 | Г***4 | Проволока | |
| 25 | 2***0 | Болт | |
| 26 | 6***Л | Подшипник 6-176311Л | |
| 27 | 5***6 | Кольцо С80 ГОСТ 13941-86 | |
| 28 | 2***4 | Заглушка | |
| 29 | 2***5 | Фланец | |
| 30 | 9***L | Манжета | |
| 31 | 2***5 | Гайка шлицевая | |
| 32 | 6***Т | Подшипник 6-176220БТ | |
| 33 | 1***8 | Кольцо | |
| 34 | 2***1 | Болт 3М16х1,5-6gх70 | |
| 35 | 2***7 | Шестерня | |
| 36 | 2***1 | Крышка | |
| 37 | 2***7 | Крышка | |
| 38 | 2***2 | Заглушка | |
| 39 | 1***8 | Кольцо 135-145-58-2-51-1668 | |
| 40 | 4***М | Подшипник ГОСТ 8328-75 | |
| 41 | 5***1 | Кольцо С130 ГОСТ 13941-86 | |
| 42 | 2***8 | Шестерня | |
| 43 | 2***2 | Корпус | |
| 43 | 2***0 | Корпус | |
| 44 | 2***6 | Пробка | |
| 45 | 2***1 | Угольник | |
| 46 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 47 | 2***0 | Болт зажимной | |
| 48 | 2***) | Рукав | |
| 48 | 2***) | Рукав | |
| 49 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 49 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 50 | Г***0 | Шайба | |
| 51 | 7***0 | Пробка | |
| 51 | 7***0 | Пробка | |
| 52 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 53 | 2***) | Корпус | |
| 54 | 3***2 | Пробка | |
| 55 | 2***0 | Колесо насосное | |
| 56 | 3***5 | Штифт | |
| 57 | 2***0 | Рым-болт М16.019 ГОСТ 4751-73 | |
| 57 | 2***0 | Рым-болт М16.029 ГОСТ 4751-73 | |
| 58 | 2***) | Муфта | |
| 59 | 3***8 | Пробка КГ 1/4" 40х.089 ОСТ 23.1.117-83 | |
| 60 | 2***1 | Корпус | |
| 60 | 2***0 | Корпус | |
| 61 | 2***5 | Колесо реактора | |
| 62 | 2***0 | Коллектор | |
| 63 | 2***1 | Стакан | |
| 64 | 2***2 | Болт 3М10-6gх40 | |
| 64 | 2***0 | Болт | |
| 65 | 2***5 | Болт | |
| 66 | 3***1 | Шайба | |
| 67 | 2***2 | Кольцо уплотнительное | |
| 68 | 0***8 | Кольцо ГОСТ 9833-73 | |
| 69 | 2***А | Подшипник 211А | |
| 70 | 2***) | Крышка | |
| 71 | 2***0 | Кольцо уплотнительное | |
| 72 | 2***) | Колесо турбинное | |
| 73 | 2***8 | Кольцо | |
| 74 | Г***0 | Болт | |
| 75 | 2***) | Ось реактора | |
| 76 | 5***0 | Кольцо | |
| 77 | 6***Л | Подшипник 6-32119Л | |
| 78 | Г***3 | Кольцо | |
| 79 | 2***5 | Кольцо | |
| 80 | 5***9 | Кольцо С85 | |
| 81 | 5***0 | Кольцо С130 ГОСТ 13940-86 |
