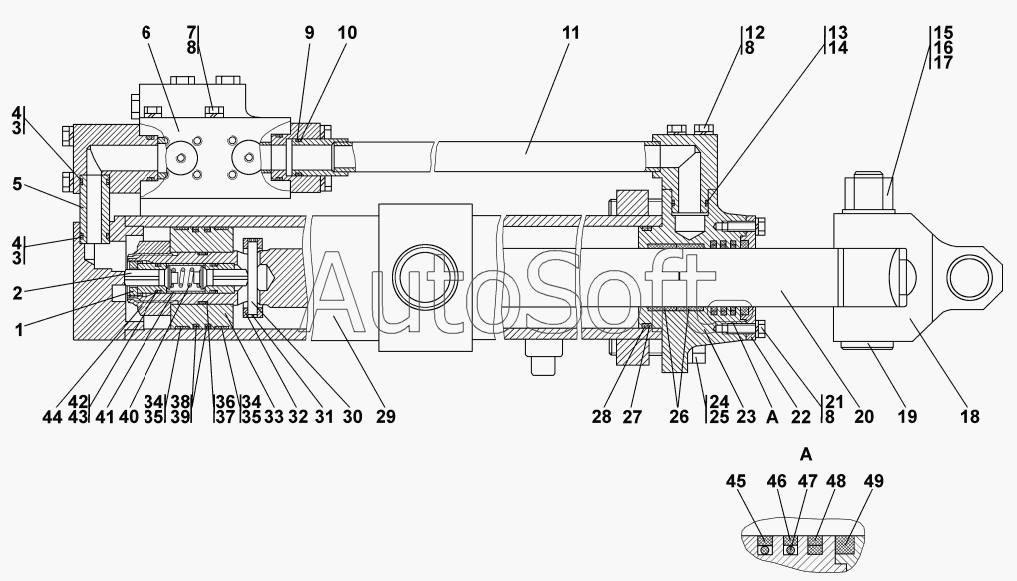

Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Гидроцилиндр
35
35
22
23
24
24
25
26
27
28
29
29
30
31
32
33
34
34
21
36
37
38
39
40
41
42
43
44
45
46
47
48
49
11
1501-26-501-03-20СП-20SP
1
2
3
3
4
4
5
5
6
6
7
7
8
8
8
9
10
1501-26-501-03СП(SP)
11
12
12
13
14
15
15
16
17
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-26-501-03-20СП-20SP | 1***P | Гидроцилиндр | |
| 1501-26-501-03СП(SP) | 1***) | Гидроцилиндр | |
| 1 | 1***2 | Заглушка | |
| 2 | 1***) | Клапан | |
| 3 | 2***8 | Кольцо защитное | |
| 4 | 0***8 | Кольцо ГОСТ 9833-73 | |
| 5 | 1***9 | Втулка | |
| 5 | 1***0 | Втулка | |
| 6 | 1***) | Устройство перепускное | |
| 6 | 1***) | Устройство перепускное | |
| 7 | 2***1 | Болт 3М12х1,25-6gх105 | |
| 7 | 2***0 | Болт 3М12х1,25-6gх105 | |
| 8 | Г***0 | Шайба | |
| 9 | Г***3 | Кольцо | |
| 10 | 4***6 | Кольцо уплотнительное | |
| 11 | 1***) | Трубопровод | |
| 11 | 1***) | Трубопровод | |
| 12 | 2***5 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 12 | 2***0 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 13 | 2***0 | Кольцо защитное | |
| 14 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 15 | 3***1 | Гайка М30х2-6Н.8.019 ГОСТ 5918-73 | |
| 15 | 3***0 | Гайка М30х2 ГОСТ 5918-73 | |
| 16 | Ш***1 | Шплинт 6,3x71 | |
| 17 | 3***1 | Шайба 30.01.10.019 ГОСТ 11371-78 | |
| 17 | 3***0 | Шайба 30.01.10.0221 ГОСТ 11371-78 | |
| 18 | 1***8 | Проушина | |
| 19 | 1***) | Палец | |
| 20 | 1***3 | Шток | |
| 20 | 1***0 | Шток | |
| 21 | Г***0 | Болт | |
| 22 | 1***1 | Скребок | |
| 23 | 1***0 | Крышка | |
| 24 | 2***0 | Болт М24х2-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 24 | 2***0 | Болт М24х2-6gх70.109.40Х029 ГОСТ 7796-70 | |
| 25 | Г***0 | Шайба | |
| 26 | Е***5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 27 | 1***9 | Кольцо защитное | |
| 28 | Г***3 | Кольцо | |
| 29 | 1***) | Корпус | |
| 29 | 1***) | Корпус | |
| 30 | 1***5 | Палец | |
| 31 | 5***1 | Кольцо | |
| 32 | 1***4 | Втулка | |
| 33 | 1***1 | Поршень | |
| 34 | 1***2 | Втулка опорная | |
| 35 | Е***0 | Поршневое опорно-направляющее кольцо Е21Т-110-12-3,0 | |
| 36 | 4***5 | Шайба защитная | |
| 37 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 38 | 1***3 | Кольцо уплотнительное | |
| 39 | 0***8 | Кольцо 090-100-58-2-51-1668 | |
| 40 | 3***7 | Пружина | |
| 41 | 1***3 | Проставка | |
| 42 | 4***1 | Кольцо защитное | |
| 43 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 44 | 1***5 | Гайка специальная | |
| 45 | Е***2 | Уплотнение штоковое Е01-063-12 | |
| 46 | 3***1 | Кольцо уплотнительное | |
| 47 | 0***8 | Кольцо 070-080-58-2-51-1668 | |
| 48 | Е***2 | Грязесъемник | |
| 49 | 2***) | Грязесъемник 3-d |
