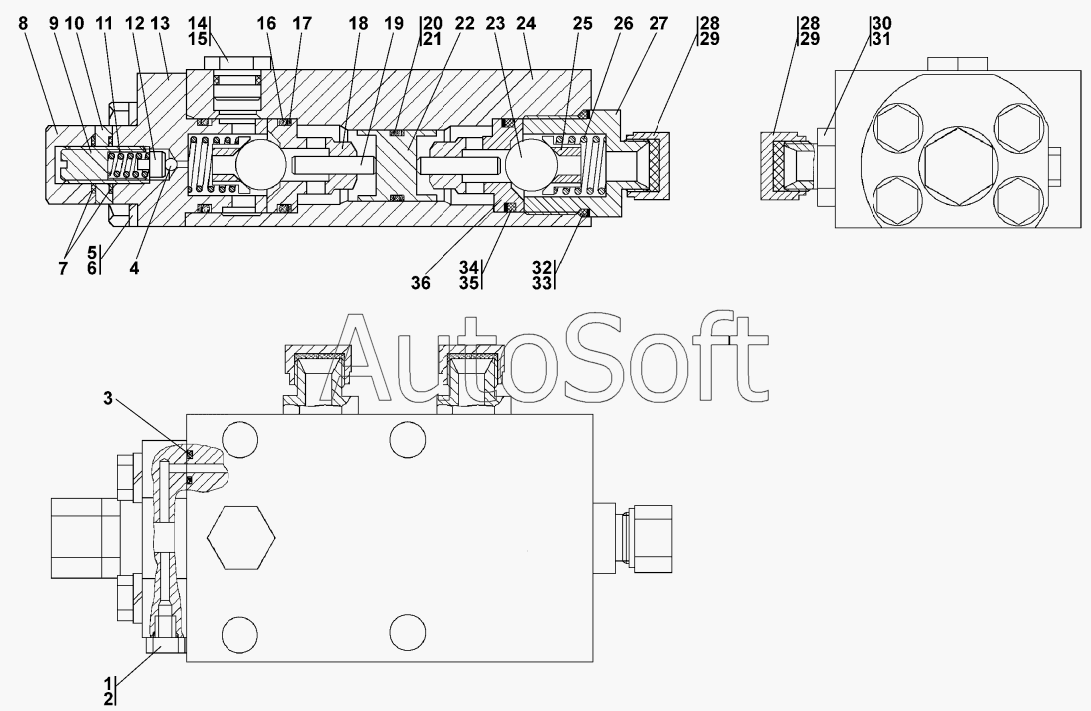

Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Гидрозамок
011501-93-508СП(SP)
011501-93-508-20СП-20SP
1
1
2
3
4
5
5
6
7
8
8
9
9
10
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
29
30
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 011501-93-508-20СП-20SP | 0***P | Гидрозамок | |
| 011501-93-508СП(SP) | 0***) | Гидрозамок | |
| 1 | 3***5 | Пробка | |
| 1 | 3***0 | Пробка | |
| 2 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 3 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 4 | Ш***0 | Шарик 5,953-40 | |
| 5 | 2***5 | Болт М16х1,5-6gх55.109.40Х019 ГОСТ 7796-70 | |
| 5 | 2***0 | Болт М16х1,5-6gх55.109.40Х029 ГОСТ 7796-70 | |
| 6 | Г***0 | Шайба | |
| 7 | 0***8 | Кольцо ГОСТ 9833-73 | |
| 8 | 3***3 | Колпачок | |
| 8 | 3***0 | Колпачок | |
| 9 | 0***5 | Винт регулировочный | |
| 9 | 0***0 | Винт регулировочный | |
| 10 | 3***5 | Контргайка | |
| 10 | 3***0 | Контргайка | |
| 11 | 3***0 | Пружина | |
| 11 | 3***0 | Пружина | |
| 12 | 2***5 | Направляющая | |
| 13 | 0***9 | Крышка | |
| 13 | 0***0 | Крышка | |
| 14 | 0***8 | Пробка | |
| 15 | 0***8 | Кольцо 022-026-25-2-51-1668 | |
| 16 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 17 | 4***5 | Шайба защитная | |
| 18 | 2***2 | Седло | |
| 19 | 2***7 | Толкатель | |
| 20 | 2***1 | Кольцо защитное | |
| 21 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 22 | 2***3 | Поршень | |
| 23 | Ш***0 | Шарик 26,988-40 | |
| 24 | 0***1 | Корпус | |
| 25 | 2***4 | Вкладыш | |
| 26 | 3***2 | Пружина | |
| 27 | 0***0 | Штуцер ввертной | |
| 27 | 0***0 | Штуцер ввертной | |
| 28 | 4***4 | Колпачок | |
| 29 | 7***8 | Прокладка | |
| 29 | 7***0 | Прокладка | |
| 30 | 4***6 | Штуцер | |
| 30 | 4***0 | Штуцер | |
| 31 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 32 | 2***8 | Шайба защитная | |
| 33 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 34 | 4***2 | Кольцо защитное | |
| 35 | 0***8 | Кольцо 040-045-30-2-51-1668 | |
| 36 | 2***1 | Седло |
