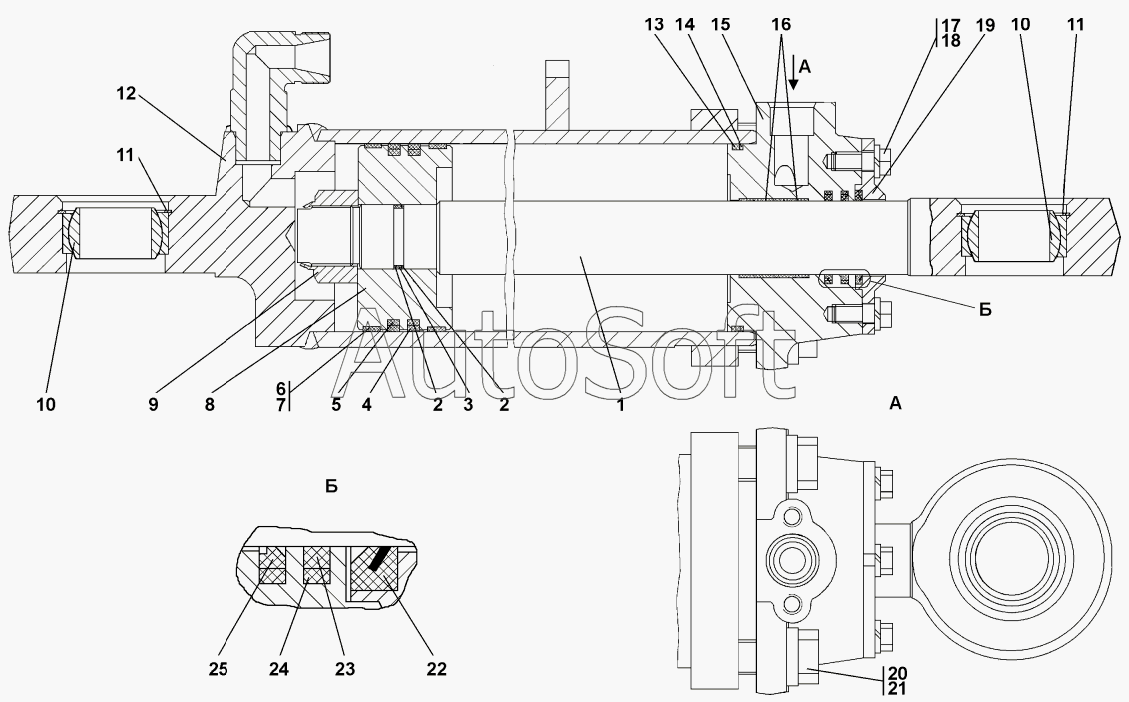

Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Гидроцилиндр d.160
011501-97-502СП(SP)
011501-97-502-20СП-20SP
1
1
2
2
3
4
5
6
7
8
9
10
10
11
11
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 011501-97-502-20СП-20SP | 0***P | Гидроцилиндр | |
| 011501-97-502СП(SP) | 0***) | Гидроцилиндр d.160 | |
| 1 | 0***1 | Шток | |
| 1 | 0***0 | Шток | |
| 2 | 4***2 | Кольцо защитное | |
| 3 | 0***8 | Кольцо 040-045-30-2-51-1668 | |
| 4 | 4***2 | Кольцо уплотнительное | |
| 5 | 1***8 | Кольцо 140-155-85-2-51-1668 | |
| 6 | 4***9 | Втулка опорная | |
| 7 | Е***0 | Кольцо опорно-направляющее поршневое Е21Т-160-15-4,0 | |
| 8 | 0***1 | Поршень | |
| 9 | 3***1 | Гайка специальная | |
| 10 | Т***5 | Подшипник ШСЛ60 | |
| 11 | 7***0 | Кольцо С90 | |
| 11 | 7***0 | Кольцо С90 | |
| 12 | 0***) | Корпус | |
| 13 | 1***8 | Кольцо 150-160-58-2-51-1668 | |
| 14 | 2***7 | Шайба защитная | |
| 15 | 0***7 | Крышка | |
| 16 | Е***5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 17 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 18 | Г***0 | Шайба | |
| 19 | 3***8 | Скребок | |
| 20 | 2***5 | Болт М30х2-6gх90 | |
| 20 | 2***0 | Болт М30х2-6gх90 | |
| 21 | 3***2 | Шайба | |
| 22 | 2***) | Грязесъемник 3-d | |
| 23 | 3***1 | Кольцо уплотнительное | |
| 24 | 0***8 | Кольцо 070-080-58-2-51-1668 | |
| 25 | Т***0 | Уплотнение штоковое Е01-063-12 |
