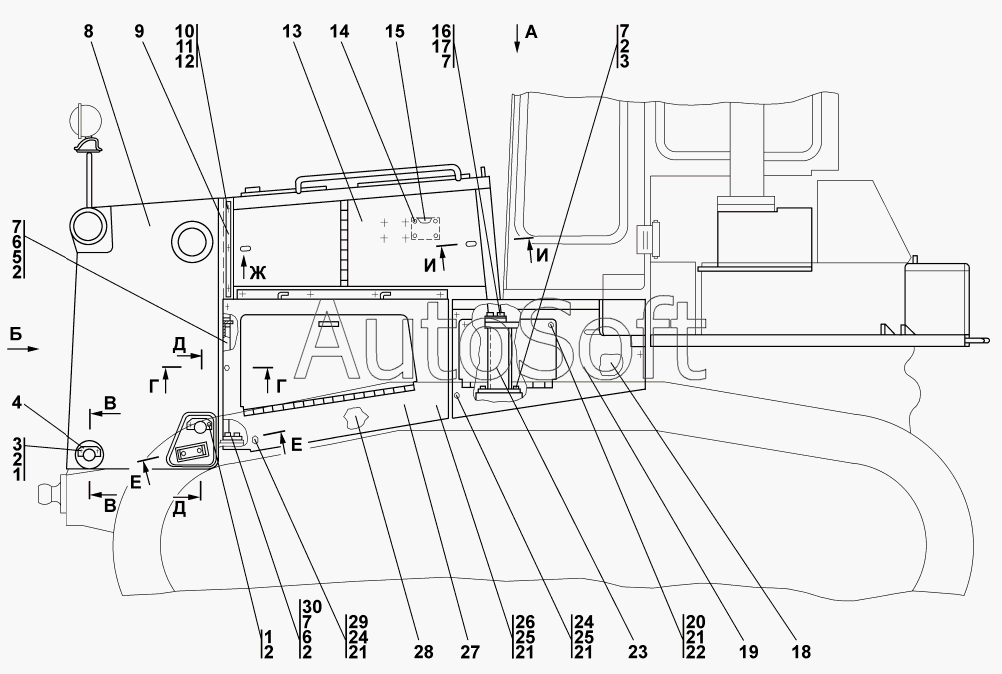

Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Облицовка
1501-55-1-03CП(SP)
1501-55-1-03-20СП(SP)
1
1
1
2
2
2
2
2
3
3
3
4
5
5
6
6
6
7
7
7
7
7
8
8
9
9
10
11
12
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
21
21
22
22
23
23
24
24
24
25
25
26
26
27
27
28
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-55-1-03-20СП(SP) | 1***) | Облицовка | |
| 1501-55-1-03CП(SP) | 1***) | Облицовка | |
| 1 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 1 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 2 | Г***0 | Шайба | |
| 3 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 3 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 4 | 2***1 | Накладка | |
| 5 | 2***) | Стойка | |
| 5 | 2***) | Стойка | |
| 6 | 7***9 | Шайба ГОСТ 11371-78 | |
| 6 | 7***0 | Шайба ГОСТ 11371-78 | |
| 7 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 7 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 8 | 1***) | Корпус | |
| 8 | 1***) | Корпус | |
| 9 | 2***1 | Накладка | |
| 9 | 2***0 | Накладка | |
| 10 | Г***0 | Болт | |
| 11 | Г***0 | Шайба | |
| 12 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 12 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 13 | 1***) | Капот | |
| 13 | 1***) | Капот | |
| 14 | 3***6 | Заклепка 3120-32-06 | |
| 15 | 4***7 | Табличка 125х80 ГОСТ 12971-67 | |
| 16 | 2***4 | Планка | |
| 16 | 2***0 | Планка | |
| 17 | 7***3 | Пружина | |
| 17 | 7***0 | Пружина | |
| 18 | 1***) | Боковина | |
| 18 | 1***) | Боковина | |
| 19 | 1***) | Боковина | |
| 19 | 1***) | Боковина | |
| 20 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 20 | 2***0 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 21 | Г***0 | Шайба | |
| 22 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 22 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 23 | 2***) | Кронштейн | |
| 23 | 2***) | Кронштейн | |
| 24 | 3***1 | Шайба | |
| 24 | 3***0 | Шайба | |
| 25 | Г***0 | Болт | |
| 26 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 26 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 27 | 1***) | Боковина | |
| 27 | 1***) | Боковина | |
| 28 | 1***) | Боковина | |
| 28 | 1***) | Боковина | |
| 29 | Г***0 | Болт | |
| 30 | 2***) | Стойка | |
| 30 | 2***) | Стойка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
