Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Облицовка
26
17
18
19
20
21
22
22
23
23
24
24
25
26
26
16
27
28
29
30
30
31
31
32
33
34
34
35
35
9
9
1
2
2
2
3
3
3
3
3
4
4
4
5
5
6
6
7
7
8
8
8
1
9
10
10
11
12
12
13
13
14
14
15
15
16

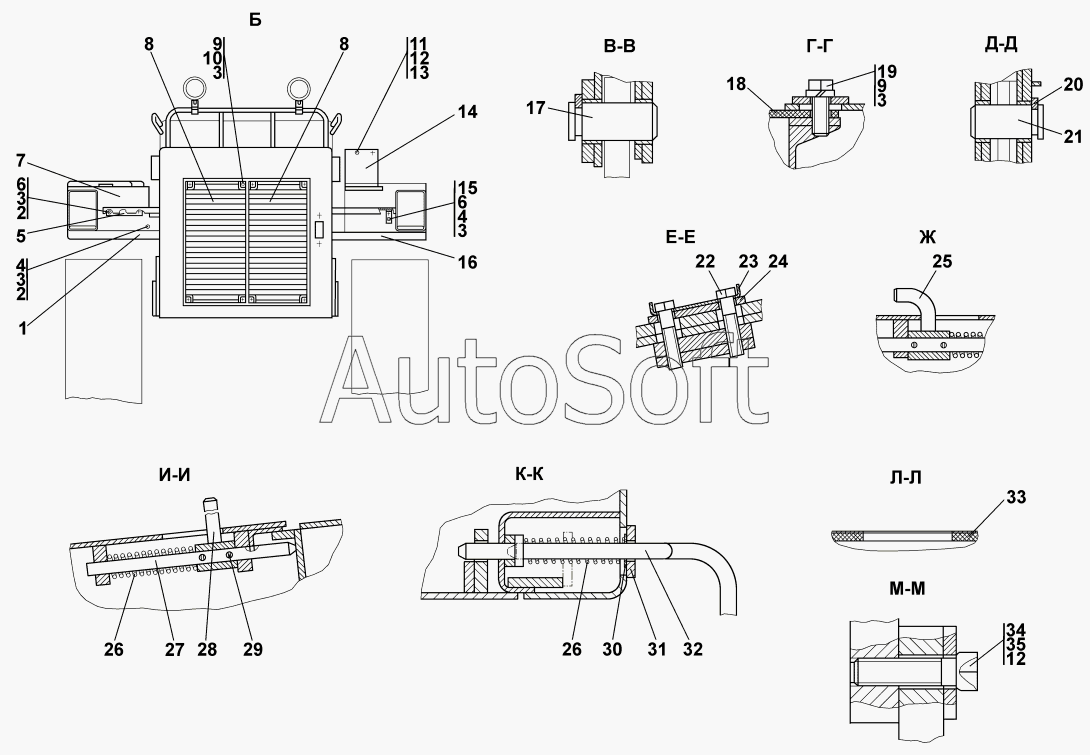

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Крыло | |
| 1 | 2***) | Крыло | |
| 2 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 2 | 2***0 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 3 | Г***0 | Шайба | |
| 4 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 4 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 5 | 0***4 | Уголок | |
| 5 | 0***0 | Уголок | |
| 6 | Г***0 | Болт | |
| 7 | 2***) | Кожух | |
| 7 | 2***) | Кожух | |
| 8 | 1***) | Решетка | |
| 8 | 1***) | Решетка | |
| 9 | 3***1 | Шайба | |
| 9 | 3***0 | Шайба | |
| 10 | 2***9 | Болт М12х1,25-6gх65.58.019 ГОСТ 7795-70 | |
| 10 | 2***0 | Болт М12х1,25-6gх65 ГОСТ 7795-70 | |
| 11 | Г***0 | Болт | |
| 12 | Г***0 | Шайба | |
| 13 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 13 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 14 | 2***) | Кожух | |
| 14 | 2***) | Кожух | |
| 15 | 2***3 | Уголок | |
| 15 | 2***0 | Уголок | |
| 16 | 2***) | Крыло | |
| 16 | 2***) | Крыло | |
| 17 | 2***2 | Палец | |
| 18 | 2***7 | Прокладка | |
| 19 | Г***0 | Болт | |
| 20 | 2***7 | Накладка | |
| 21 | 2***1 | Палец | |
| 22 | 2***0 | Болт М24х2-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 22 | 2***0 | Болт М24х2-6gх70.109.40Х029 ГОСТ 7796-70 | |
| 23 | 7***3 | Пластина стопорная | |
| 23 | 7***0 | Пластина стопорная | |
| 24 | 2***1 | Планка | |
| 24 | 2***0 | Планка | |
| 25 | 2***) | Ручка | |
| 26 | 7***3 | Пружина | |
| 26 | 7***0 | Пружина | |
| 27 | 2***5 | Стержень | |
| 28 | 2***) | Ручка | |
| 29 | Ш***5 | Шплинт 4x25 | |
| 30 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 30 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 31 | 2***0 | Планка | |
| 31 | 2***0 | Планка | |
| 32 | 2***) | Ручка | |
| 33 | 1***) | Теплошумовая защита | |
| 34 | 2***4 | Планка | |
| 34 | 2***0 | Планка | |
| 35 | 7***5 | Пластина стопорная | |
| 35 | 7***0 | Пластина стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
