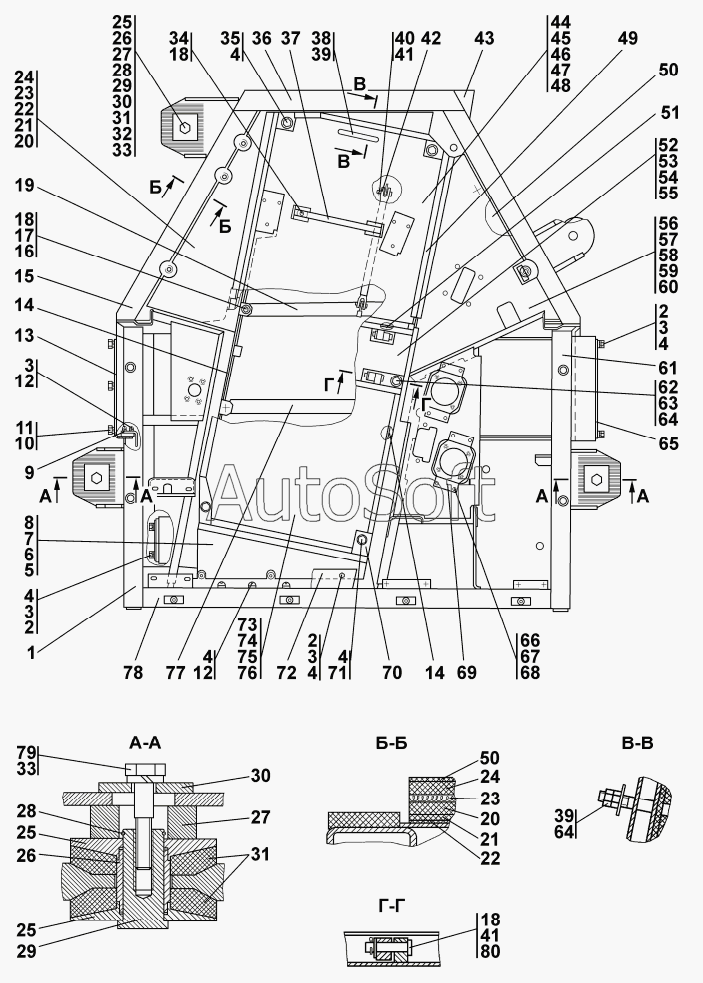

Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Пол
3501-24-2-01СП(SP)
3501-24-2-01-20СП(SP)
1
1
2
2
2
3
3
3
3
4
4
4
4
4
4
5
5
6
6
7
7
8
9
9
10
11
12
12
13
13
14
14
14
15
15
16
17
18
18
18
19
19
20
20
21
21
21
22
22
23
23
24
24
25
25
25
25
26
26
26
27
27
27
28
28
28
29
29
29
30
30
30
31
31
32
32
33
33
34
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
43
43
44
45
45
46
47
48
49
49
50
50
50
51
51
52
53
54
54
55
56
57
57
58
59
60
61
61
62
62
63
63
64
64
65
65
66
67
68
68
69
69
70
70
71
72
72
73
73
74
74
75
75
76
77
77
78
78
79
80
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-24-2-01-20СП(SP) | 3***) | Пол | |
| 3501-24-2-01СП(SP) | 3***) | Пол | |
| 1 | 3***8 | Уплотнение | |
| 1 | 3***0 | Уплотнение | |
| 2 | Г***0 | Болт | |
| 3 | Г***0 | Шайба | |
| 4 | Г***8 | Шайба | |
| 5 | 3***1 | Коврик | |
| 5 | 3***0 | Коврик | |
| 6 | 3***1 | Коврик | |
| 6 | 3***0 | Коврик | |
| 7 | 3***7 | Коврик | |
| 7 | 3***0 | Коврик | |
| 8 | 3***8 | Коврик | |
| 9 | 3***5 | Кронштейн | |
| 9 | 3***0 | Кронштейн | |
| 10 | Г***0 | Болт | |
| 11 | Г***0 | Шайба | |
| 12 | Г***0 | Винт | |
| 13 | 3***5 | Кожух | |
| 13 | 3***0 | Кожух | |
| 14 | 3***3 | Уплотнение | |
| 14 | 3***0 | Уплотнение | |
| 15 | 3***0 | Уплотнение | |
| 15 | 3***0 | Уплотнение | |
| 16 | Г***0 | Болт | |
| 17 | Г***0 | Шайба | |
| 18 | Г***8 | Шайба | |
| 19 | 3***P | Балка | |
| 19 | 3***) | Балка | |
| 20 | 3***4 | Коврик | |
| 21 | 3***5 | Коврик | |
| 21 | 3***0 | Коврик | |
| 22 | 3***6 | Коврик | |
| 23 | 3***7 | Коврик | |
| 24 | 3***8 | Коврик | |
| 25 | 0***8 | Прижим | |
| 25 | 0***0 | Прижим | |
| 26 | 0***9 | Втулка | |
| 26 | 0***0 | Втулка | |
| 27 | 0***7 | Проставка | |
| 27 | 0***0 | Проставка | |
| 28 | 0***8 | Кольцо | |
| 28 | 0***0 | Кольцо | |
| 29 | 0***0 | Палец | |
| 29 | 0***0 | Палец | |
| 30 | 2***1 | Пластина | |
| 30 | 2***0 | Пластина | |
| 31 | 4***9 | Амортизатор | |
| 32 | 2***1 | Болт 3М16х1,5-6gх70 | |
| 32 | 2***0 | Болт 3М16х1,5-6gх70 | |
| 33 | Г***0 | Шайба | |
| 34 | Г***0 | Болт | |
| 35 | Г***0 | Болт | |
| 36 | 3***7 | Уплотнение | |
| 36 | 3***0 | Уплотнение | |
| 37 | 4***) | Опора | |
| 37 | 4***) | Опора | |
| 38 | 3***3 | Ручка | |
| 38 | 3***0 | Ручка | |
| 39 | Г***0 | Гайка | |
| 40 | 4***9 | Ось | |
| 40 | 4***0 | Ось | |
| 41 | Ш***4 | Шплинт 3,2x14 | |
| 42 | Т***) | Тяга | |
| 42 | Т***) | Тяга | |
| 43 | 3***) | Каркас | |
| 43 | 3***) | Каркас | |
| 44 | 3***2 | Коврик | |
| 45 | 3***3 | Коврик | |
| 45 | 3***0 | Коврик | |
| 46 | 3***2 | Коврик | |
| 47 | 3***3 | Коврик | |
| 48 | 3***6 | Коврик | |
| 49 | 3***) | Крышка | |
| 49 | 3***) | Крышка | |
| 50 | 3***0 | Коврик | |
| 50 | 3***0 | Коврик | |
| 51 | 3***9 | Уплотнение | |
| 51 | 3***0 | Уплотнение | |
| 52 | 3***9 | Коврик | |
| 53 | 3***1 | Коврик | |
| 54 | 3***2 | Коврик | |
| 54 | 3***0 | Коврик | |
| 55 | 3***3 | Коврик | |
| 56 | 3***2 | Коврик | |
| 57 | 3***3 | Коврик | |
| 57 | 3***0 | Коврик | |
| 58 | 3***4 | Коврик | |
| 59 | 3***5 | Коврик | |
| 60 | 3***6 | Коврик | |
| 61 | 3***6 | Уплотнение | |
| 61 | 3***0 | Уплотнение | |
| 62 | 3***) | Балка | |
| 62 | 3***) | Балка | |
| 63 | 2***0 | Болт М8-6gх55.40.58.019 ГОСТ 7795-70 | |
| 63 | 2***0 | Болт М8-6gх55.40.58.029 ГОСТ 7795-70 | |
| 64 | Г***8 | Шайба | |
| 65 | 3***) | Крышка | |
| 65 | 3***) | Крышка | |
| 66 | Г***0 | Винт | |
| 67 | Г***0 | Шайба | |
| 68 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 68 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 69 | 3***) | Подставка | |
| 69 | 3***) | Подставка | |
| 70 | 3***) | Крышка | |
| 70 | 3***) | Крышка | |
| 71 | Г***0 | Болт | |
| 72 | 3***4 | Кожух | |
| 72 | 3***0 | Кожух | |
| 73 | 3***4 | Коврик | |
| 73 | 3***0 | Коврик | |
| 74 | 3***5 | Коврик | |
| 74 | 3***0 | Коврик | |
| 75 | 3***1 | Коврик | |
| 75 | 3***0 | Коврик | |
| 76 | 3***4 | Коврик | |
| 77 | 3***) | Балка | |
| 77 | 3***) | Балка | |
| 78 | 3***9 | Уплотнение | |
| 78 | 3***0 | Уплотнение | |
| 79 | Г***0 | Болт | |
| 80 | 4***0 | Ось | |
| 80 | 4***0 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
