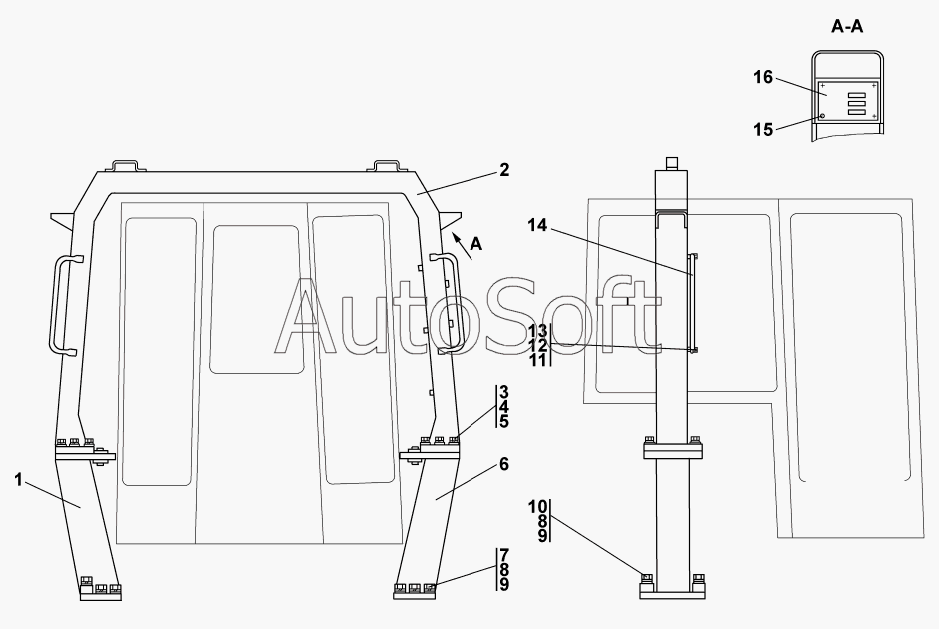

Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Установка защиты кабины
2001-61-1-01СП(SP)
2001-61-1-01-20СП(SP)
1
1
2
2
3
3
4
5
5
6
6
7
7
8
8
8
9
9
9
10
10
11
11
12
13
13
14
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-61-1-01-20СП(SP) | 2***) | Установка защиты кабины | |
| 2001-61-1-01СП(SP) | 2***) | Установка защиты кабины | |
| 1 | 2***) | Опора | |
| 1 | 2***) | Опора | |
| 2 | 2***) | Рама | |
| 2 | 2***) | Рама | |
| 3 | 2***0 | Болт М24х2-6gх90.109.40Х019 ГОСТ 7796-70 | |
| 3 | 2***0 | Болт М24х2-6gх90.109. 40Х029 ГОСТ 7796-70 | |
| 4 | Г***0 | Шайба | |
| 5 | 3***0 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 6 | 2***) | Опора | |
| 6 | 2***) | Опора | |
| 7 | 2***5 | Болт М30х2-6gх110.109.40Х019 ГОСТ 7796-70 | |
| 7 | 2***0 | Болт М30х2-6gх110.109.40Х029 ГОСТ 7796-70 | |
| 8 | 3***5 | Шайба 30.ОТ.65Г.019 ГОСТ 6402-70 | |
| 8 | 3***0 | Шайба 30.ОТ.65Г.0221 ГОСТ 6402-70 | |
| 9 | 3***1 | Шайба 30.01.10.019 ГОСТ 11371-78 | |
| 9 | 3***0 | Шайба 30.01.10.0221 ГОСТ 11371-78 | |
| 10 | 2***0 | Болт М30х2-6gх130.109.40Х019 ГОСТ 7796-70 | |
| 10 | 2***0 | Болт М30х2-6gх130.109.40Х029 ГОСТ 7796-70 | |
| 11 | Г***0 | Болт | |
| 11 | Г***0 | Болт | |
| 12 | Г***0 | Шайба | |
| 13 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 13 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 14 | 4***4 | Поручень | |
| 14 | 4***0 | Поручень | |
| 15 | 3***6 | Заклепка 3120-32-06 | |
| 16 | 4***5 | Табличка | |
| 16 | 4***0 | Табличка |
