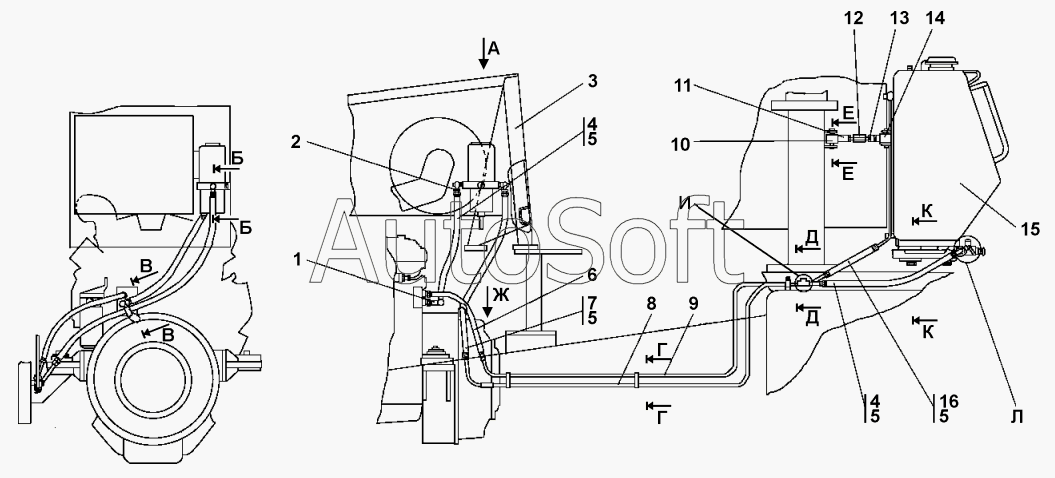

Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Установка топливного бака
1506-25-1-01СП(SP)
1506-25-1-01-20СП(SP)
1
1
2
2
3
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
12
12
13
13
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1506-25-1-01-20СП(SP) | 1***) | Установка топливного бака | |
| 1506-25-1-01СП(SP) | 1***) | Установка топливного бака | |
| 1 | 1***) | Угольник | |
| 1 | 1***) | Угольник | |
| 2 | 1***) | Переходник | |
| 2 | 1***) | Переходник | |
| 3 | F***М | Фильтр топливный FH23211М | |
| 4 | 4***P | Рукав | |
| 4 | 4***) | Рукав d.12 | |
| 5 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 6 | 3***P | Рукав | |
| 6 | 3***) | Рукав | |
| 7 | 4***P | Рукав диам.12 | |
| 7 | 4***) | Рукав | |
| 8 | 1***) | Трубопровод | |
| 8 | 1***) | Трубопровод | |
| 9 | 1***) | Трубопровод | |
| 9 | 1***) | Трубопровод | |
| 10 | 2***) | Втулка | |
| 10 | 2***) | Втулка | |
| 11 | Г***0 | Гайка | |
| 12 | 2***7 | Стержень | |
| 12 | 2***0 | Стержень | |
| 13 | 3***5 | Гайка М16х1,5LН.6Н.8.019 ГОСТ 5915-70 | |
| 13 | 3***0 | Гайка М16х1,5LН-6Н.8.029 ГОСТ 5915-70 | |
| 14 | 2***P | Втулка | |
| 14 | 2***) | Втулка | |
| 15 | 2***P | Бак топливный | |
| 15 | 2***) | Бак топливный | |
| 16 | 4***) | Рукав d.12 | |
| 16 | 4***) | Рукав d.12 |
