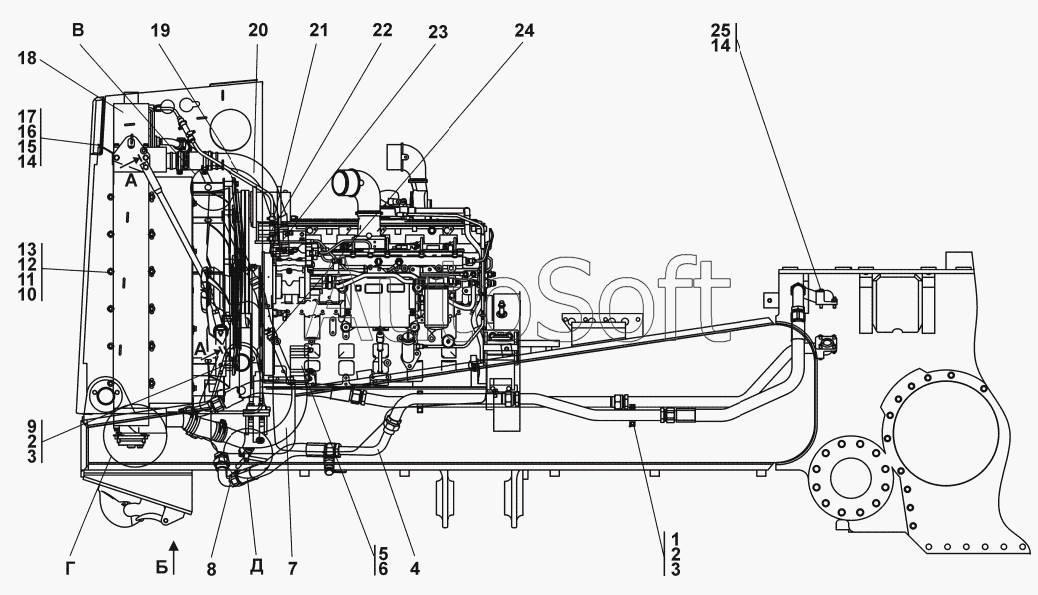

Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Система охлаждения
1506-60-1СП(SP)
1506-60-1-20СП(SP)
1
1
2
2
3
3
4
4
5
6
7
7
8
8
9
9
10
11
11
12
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
22
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1506-60-1-20СП(SP) | 1***) | Система охлаждения | |
| 1506-60-1СП(SP) | 1***) | Система охлаждения | |
| 1 | 2***1 | Планка | |
| 1 | 2***0 | Планка | |
| 2 | Г***0 | Болт | |
| 3 | Г***0 | Шайба | |
| 4 | 3***P | Трубопровод | |
| 4 | 3***) | Трубопровод | |
| 5 | Р***В | Рукав | |
| 6 | Х***D | Хомут | |
| 7 | 1***) | Трубопровод | |
| 7 | 1***) | Трубопровод | |
| 8 | 3***) | Трубопровод | |
| 8 | 3***) | Трубопровод | |
| 9 | 2***P | Кронштейн | |
| 9 | 2***) | Кронштейн | |
| 10 | Г***8 | Шайба | |
| 11 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 11 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 12 | Г***0 | Шайба | |
| 13 | Г***0 | Болт | |
| 14 | Г***0 | Шайба | |
| 15 | Г***0 | Болт | |
| 16 | 4***1 | Шайба | |
| 16 | 4***0 | Шайба | |
| 17 | 1***8 | Щиток | |
| 17 | 1***0 | Щиток | |
| 18 | 1***) | Установка радиаторная | |
| 18 | 1***) | Установка радиаторная | |
| 19 | 1***) | Трубопровод | |
| 19 | 1***) | Трубопровод | |
| 20 | 1***) | Трубопровод | |
| 20 | 1***) | Трубопровод | |
| 21 | D***2 | Шланговый хомут | |
| 22 | 2***) | Штуцер | |
| 22 | 2***) | Штуцер | |
| 23 | 4***1 | Рукав | |
| 23 | 4***0 | Рукав | |
| 24 | 4***8 | Рукав | |
| 24 | 4***0 | Рукав | |
| 25 | Г***0 | Болт |
