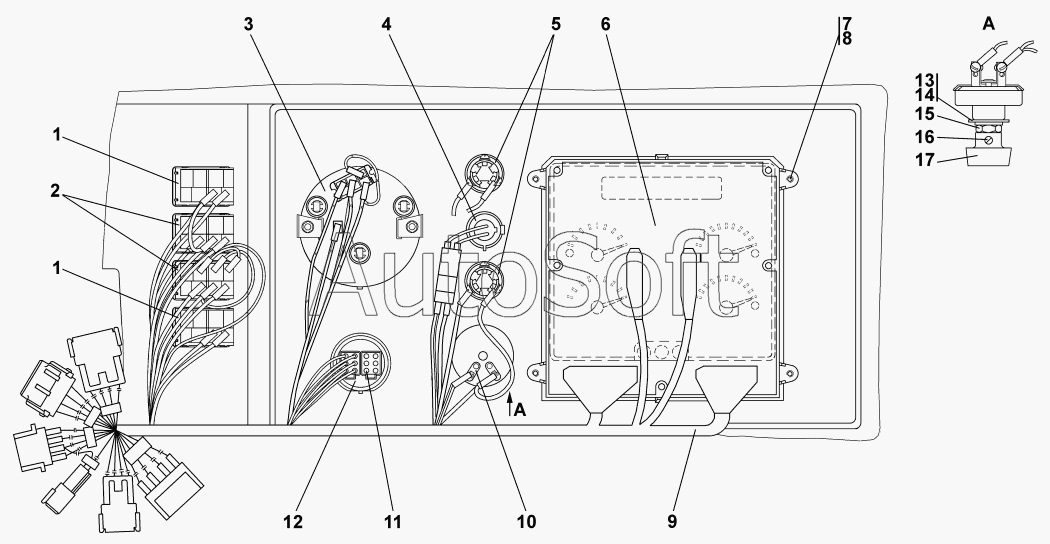

Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Щиток приборов
10
17
16
16
15
15
14
13
13
12
11
1526-10-109СП(SP)
9
8
7
7
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1526-10-109СП(SP) | 1***) | Щиток приборов | |
| 1 | П***7 | Переключатель П147-02.17 | |
| 2 | П***1 | Переключатель П147-04.11 | |
| 3 | А***К | Тахометр электронный трактора АНЖС.453813.007К | |
| 4 | 1***5 | Прикуриватель 11.3725 | |
| 5 | 4***5 | Выключатель кнопочный 11.3704.000 | |
| 6 | 6***1 | Комбинация приборов промышленного трактора 61.3801-01 | |
| 7 | 3***0 | Шайба 3.01.08кп.019 ГОСТ 11371-78 | |
| 7 | 3***0 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 | |
| 8 | 4***7 | Винт 4x16 | |
| 9 | 1***) | Жгут | |
| 10 | В***1 | Выключатель света щитка приборов с реостатом ТУ 37.003.567-77 | |
| 11 | 7***8 | Заглушка PVJR | |
| 12 | P***A | Дисплей | |
| 13 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 13 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 14 | Г***8 | Шайба | |
| 15 | 3***5 | Гайка | |
| 15 | 3***0 | Гайка | |
| 16 | 3***0 | Винт | |
| 16 | 3***0 | Винт | |
| 17 | 4***) | Ручка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
