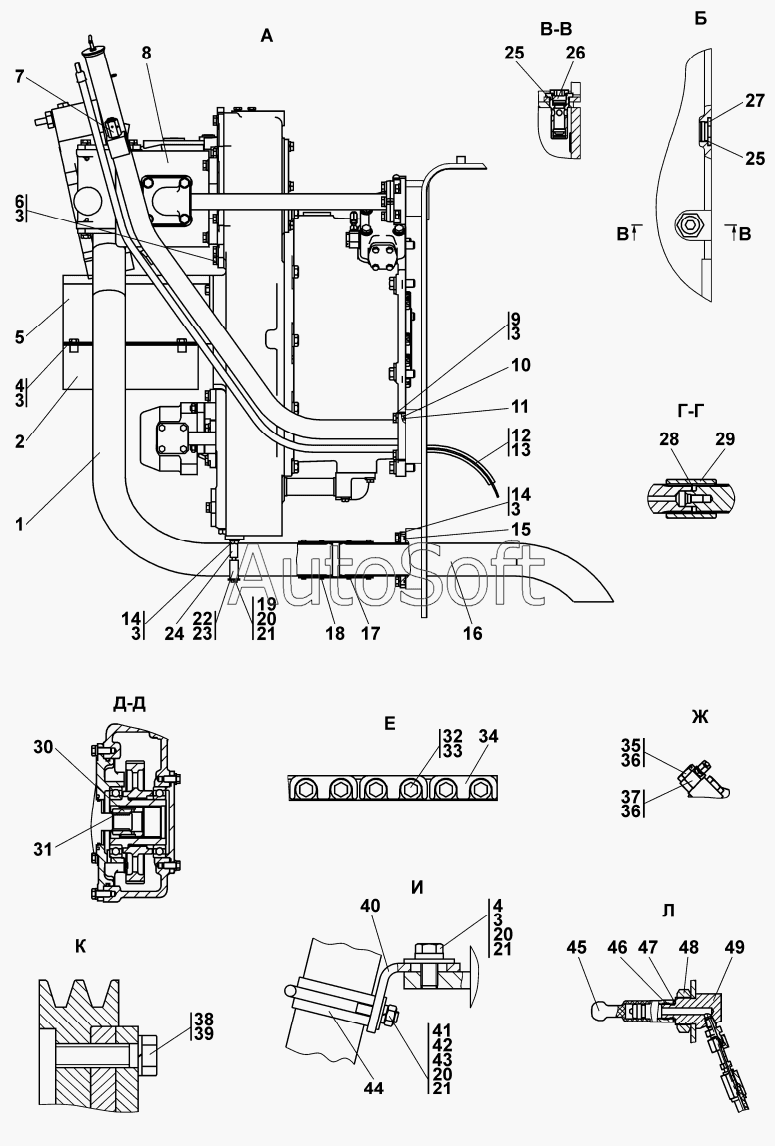

Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Установка трансмиссии
34
38
38
37
37
36
36
35
35
34
39
33
32
32
31
31
30
29
28
45
49
49
48
48
47
46
46
45
27
44
43
42
41
41
40
40
7
14
14
13
12
11
11
10
9
7
15
6
5
5
4
4
3
3
3
3
3
3
2
2
1
22
27
26
26
25
25
24
24
23
22
1
21
21
21
20
20
20
20
19
18
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Труба | |
| 1 | 2***0 | Труба | |
| 2 | 2***) | Кожух | |
| 2 | 2***) | Кожух | |
| 3 | Г***0 | Шайба | |
| 4 | Г***0 | Болт | |
| 5 | 2***) | Кожух | |
| 5 | 2***) | Кожух | |
| 6 | Г***0 | Болт | |
| 7 | 4***) | Сапун | |
| 7 | 4***) | Сапун | |
| 9 | Г***0 | Болт | |
| 10 | К***8 | Кольцо | |
| 11 | 2***) | Горловина | |
| 11 | 2***) | Горловина | |
| 12 | 3***) | Линейка | |
| 13 | 7***5 | Прокладка | |
| 14 | Г***0 | Болт | |
| 15 | Г***3 | Кольцо | |
| 16 | 2***P | Трубопровод | |
| 16 | 2***) | Трубопровод | |
| 18 | 4***4 | Рукав | |
| 19 | Г***0 | Болт | |
| 20 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 20 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 21 | Г***8 | Шайба | |
| 22 | 3***5 | Бугель | |
| 22 | 3***0 | Бугель | |
| 23 | 4***0 | Уплотнение | |
| 24 | 2***) | Опора | |
| 24 | 2***) | Опора | |
| 25 | К***8 | Кольцо | |
| 26 | 1***) | Клапан | |
| 26 | 1***) | Клапан | |
| 27 | 3***9 | Пробка | |
| 27 | 3***0 | Пробка | |
| 28 | 5***5 | Кольцо С52 ГОСТ 13943-86 | |
| 29 | 2***8 | Муфта | |
| 30 | 2***2 | Муфта | |
| 31 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 31 | 5***5 | Кольцо С70 ГОСТ 13941-86 | |
| 32 | 2***3 | Болт М20-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 32 | 2***0 | Болт М20-6gх70.109.40Х029 ГОСТ 7796-70 | |
| 33 | Г***0 | Шайба | |
| 34 | 2***3 | Планка | |
| 34 | 2***0 | Планка | |
| 35 | 2***8 | Болт зажимной | |
| 35 | 2***0 | Болт зажимной | |
| 36 | 0***8 | Кольцо | |
| 37 | 1***0 | Угольник | |
| 37 | 1***0 | Угольник | |
| 38 | 2***4 | Болт специальный | |
| 38 | 2***0 | Болт специальный | |
| 39 | Г***0 | Шайба | |
| 40 | 2***5 | Кронштейн | |
| 40 | 2***0 | Кронштейн | |
| 41 | 2***7 | Хомут | |
| 41 | 2***0 | Хомут | |
| 42 | Г***0 | Гайка | |
| 43 | Г***0 | Шайба | |
| 44 | 2***0 | Пластина | |
| 45 | М***Ч | Вилка МБШ14/35-00ГЧ | |
| 45 | М***Ч | Вилка МБШ14/35-00ГЧ | |
| 46 | М***Ч | Вилка МБШ14/35-00ГЧ | |
| 46 | М***2 | Вилка МБШ14/35-02 | |
| 47 | U***" | Кольцо уплотнительное торцевое комбинированное USIТ 1/4" | |
| 48 | 3***5 | Гайка М24х2-6Н.04.019 ГОСТ 15522-70 | |
| 48 | 3***0 | Гайка М24х2-6Н.04.029 ГОСТ 15522-70 | |
| 49 | 4***8 | Муфта | |
| 49 | 4***0 | Муфта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
