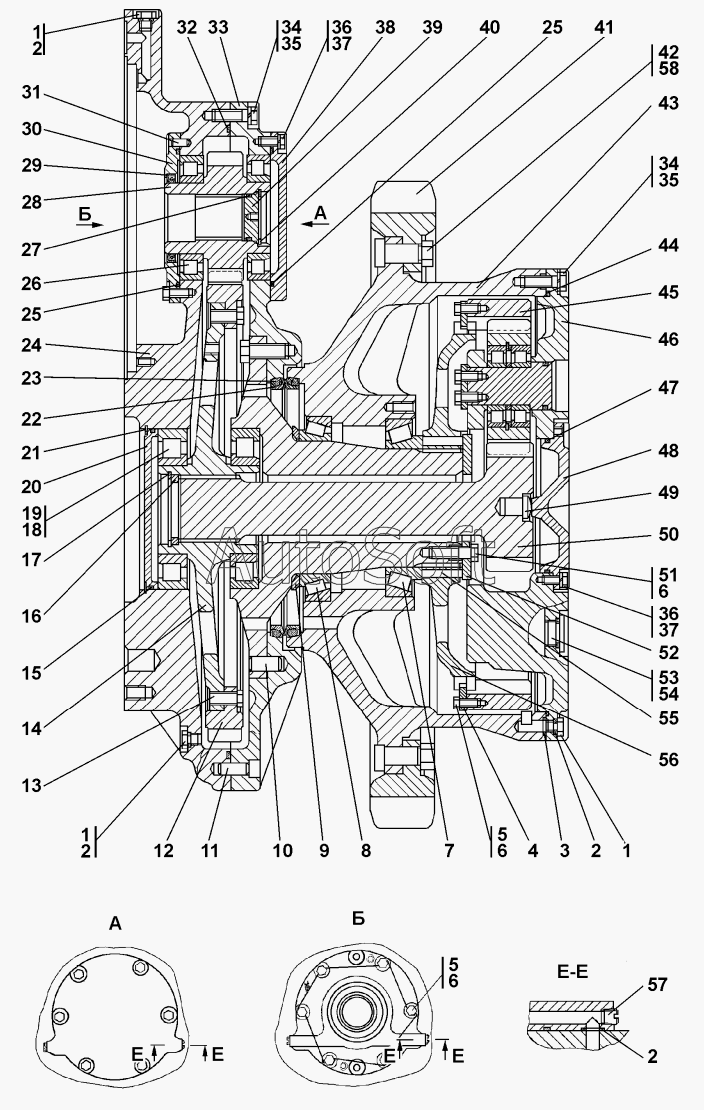

Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Передача бортовая
38
44
43
43
42
42
41
40
39
45
38
37
37
36
36
35
35
34
34
34
33
33
52
58
58
57
56
55
54
53
53
32
51
50
49
48
48
47
46
46
7
14
13
13
12
11
10
9
8
15
6
6
6
5
5
4
3
2
2
2
2
1
1
1
1
1501-19-10-20СП(SP)
24
31
30
29
28
27
26
25
25
24
1501-19-10СП(SP)
23
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-19-10-20СП(SP) | 1***) | Передача бортовая | |
| 1501-19-10СП(SP) | 1***) | Передача бортовая | |
| 1 | 3***6 | Пробка | |
| 1 | 3***0 | Пробка | |
| 2 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 3 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 4 | 1***0 | Планка | |
| 5 | 2***0 | Болт | |
| 6 | Г***4 | Проволока | |
| 7 | 2***2 | Подшипник 2007132 | |
| 8 | 6***4 | Подшипник 6-2007934 | |
| 9 | 1***8 | Кольцо упорное | |
| 10 | 7***7 | Штифт | |
| 11 | 3***0 | Штифт | |
| 12 | 1***7 | Шестерня | |
| 13 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 13 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 14 | 1***8 | Ступица | |
| 15 | Г***3 | Кольцо | |
| 16 | 2***7 | Кольцо упорное | |
| 17 | 5***1 | Кольцо С95 | |
| 18 | N***4 | Подшипник NJ224 | |
| 19 | 4***Л | Подшипник 42224Л | |
| 20 | 2***7 | Крышка | |
| 21 | 7***9 | Кольцо С 215 ГОСТ 13941-86 | |
| 22 | 2***8 | Кольцо | |
| 23 | 4***9 | Кольцо упругое | |
| 24 | 1***1 | Корпус | |
| 24 | 1***0 | Корпус | |
| 25 | Г***3 | Кольцо | |
| 26 | 4***Т | Подшипник 42219Д1Т | |
| 27 | 0***8 | Кольцо 055-065-58-2-51-1668 | |
| 28 | 1***6 | Шестерня | |
| 29 | B***1 | Манжета 95-120-12 | |
| 30 | 2***5 | Крышка | |
| 31 | 3***3 | Штифт | |
| 32 | 4***2 | Кольцо | |
| 33 | 1***) | Корпус | |
| 33 | 1***) | Корпус | |
| 34 | 2***0 | Болт М16х1,5-6gх50.109.40Х019 ГОСТ 7796-70 | |
| 34 | 2***0 | Болт М16х1,5-6gх50.109.40Х029 ГОСТ 7796-70 | |
| 35 | Г***0 | Шайба | |
| 36 | Г***0 | Болт | |
| 37 | Г***0 | Шайба | |
| 38 | 2***6 | Крышка | |
| 38 | 2***0 | Крышка | |
| 39 | 2***6 | Крышка | |
| 40 | 5***5 | Кольцо С70 ГОСТ 13941-86 | |
| 41 | 1***4 | Сектор зубчатый | |
| 42 | 2***0 | Болт | |
| 42 | 2***0 | Болт | |
| 43 | 1***4 | Ступица | |
| 43 | 1***0 | Ступица | |
| 44 | 4***1 | Кольцо | |
| 45 | 1***1 | Шестерня | |
| 46 | 1***) | Водило | |
| 46 | 1***) | Водило | |
| 47 | 1***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 48 | 2***5 | Крышка | |
| 48 | 2***0 | Крышка | |
| 49 | 2***8 | Пята | |
| 50 | 1***9 | Шестерня | |
| 51 | 2***6 | Болт | |
| 52 | 1***9 | Шайба упорная | |
| 53 | 7***0 | Пробка | |
| 53 | 7***0 | Пробка | |
| 54 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 55 | 1***1 | Палец | |
| 56 | 1***2 | Муфта | |
| 57 | 3***8 | Пробка 4-КГ1/8"45.089 ТУ 23.1.506-91 | |
| 58 | 3***1 | Гайка М24х2-6Н.12.019 ГОСТ 15521-70 | |
| 58 | 3***0 | Гайка М24х2-6Н.12.40Х029 ГОСТ 5915-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
