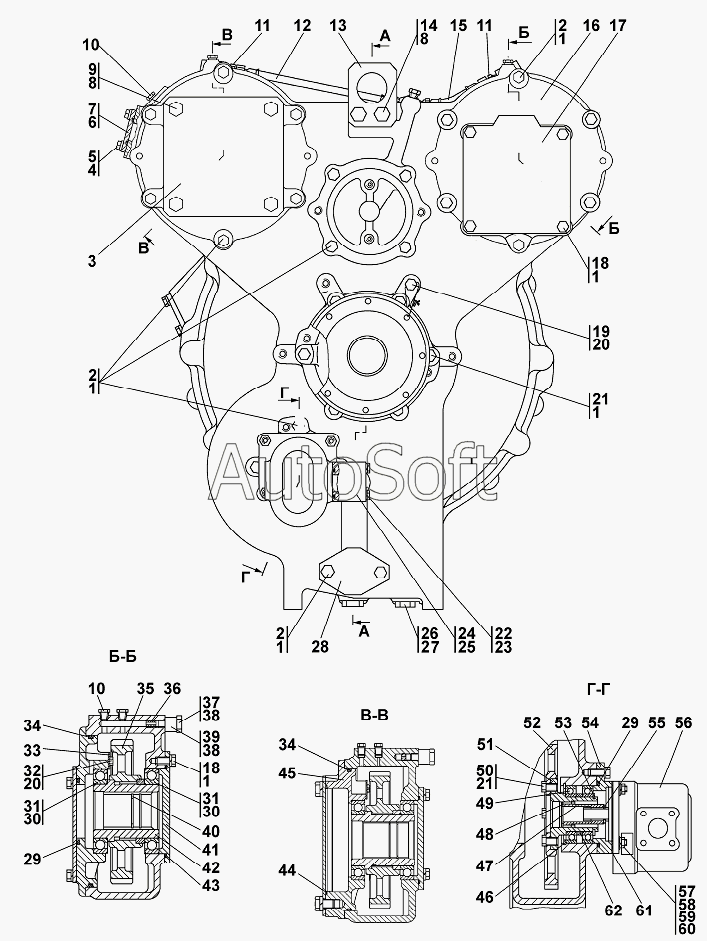

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Гидротрансформатор с редуктором привода насосов
37
46
45
44
43
42
41
40
39
38
38
47
37
36
35
34
34
33
32
31
31
30
30
56
62
61
60
59
59
58
57
57
56
29
29
55
54
53
52
51
50
49
48
9
14
14
13
12
12
11
11
11
10
10
9
15
8
8
7
6
5
5
4
3
2
2
2
22
28
27
26
26
25
24
23
22
1
1
1
1
1
1
21
21
20
20
19
18
18
17
17
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***Т | Шайба12ОТ | |
| 2 | Б***0 | Болт М12-6gх30 | |
| 3 | 2***5 | Крышка | |
| 4 | Ш***Т | Шайба 10 ОТ | |
| 5 | 2***0 | Болт М10-6gх25 | |
| 5 | 2***0 | Болт М10-6gх25 | |
| 6 | К***8 | Кольцо | |
| 7 | 2***0 | Крышка | |
| 8 | Ш***Т | Шайба 16 ОТ | |
| 9 | 2***5 | Болт М16х1,5-6gх25.66.019 ГОСТ 7796-70 | |
| 9 | 2***0 | Болт М16х1,5-6gх25.66.029 ГОСТ 7796-70 | |
| 10 | 3***8 | Пробка КГ 1/4" 40х.089 ОСТ 23.1.117-83 | |
| 11 | 2***4 | Штуцер | |
| 11 | 2***0 | Штуцер | |
| 12 | 2***) | Рукав | |
| 12 | 2***) | Рукав | |
| 13 | 2***4 | Кронштейн | |
| 14 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 14 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 15 | 2***П | Рукав | |
| 15 | 2***) | Рукав | |
| 16 | 2***6 | Крышка | |
| 17 | 2***3 | Крышка | |
| 17 | 2***0 | Крышка | |
| 18 | Б***5 | Болт М12-6gх25 | |
| 19 | 2***0 | Болт | |
| 20 | П***С | Проволока 1,6-0-С | |
| 21 | Б***5 | Болт М12-6gх35 | |
| 22 | 2***5 | Болт М8-6gх75 | |
| 22 | 2***0 | Болт М8-6gх75 | |
| 23 | Ш***Т | Шайба 8Т | |
| 24 | 2***7 | Фланец | |
| 25 | К***8 | Кольцо 045-050-30-2-51-1668 | |
| 26 | 3***5 | Пробка | |
| 26 | 3***0 | Пробка | |
| 27 | К***8 | Кольцо 016-020-25-2-51-1668 | |
| 28 | 2***7 | Крышка | |
| 29 | К***8 | Кольцо | |
| 30 | 1***Л | Подшипник 118Л | |
| 31 | 1***8 | Подшипник 118 | |
| 32 | 2***0 | Болт (476715722810) | |
| 33 | 2***9 | Планка | |
| 34 | К***8 | Кольцо 240-250-58-2-51-1668 | |
| 35 | 2***) | Шестерня | |
| 36 | 2***6 | Фланец | |
| 37 | 2***5 | Болт зажимной | |
| 37 | 2***0 | Болт зажимной | |
| 38 | 0***8 | Кольцо | |
| 39 | 2***1 | Угольник | |
| 40 | 5***9 | Кольцо С60 ГОСТ 13940-86 | |
| 41 | 2***6 | Крышка | |
| 42 | 2***3 | Вал | |
| 43 | К***8 | Кольцо 150-155-36-2-51-1668 | |
| 44 | К***8 | Кольцо 190-195-36-2-51-1668 | |
| 45 | 3***1 | Крышка | |
| 46 | 5***1 | Кольцо С95 | |
| 47 | 2***7 | Муфта | |
| 48 | 5***0 | Кольцо С36 | |
| 49 | 1***2 | Подшипник 112 | |
| 50 | 2***0 | Болт | |
| 51 | 2***2 | Фланец | |
| 52 | 2***0 | Шестерня | |
| 53 | 7***8 | Кольцо С60 | |
| 54 | 2***1 | Крышка | |
| 55 | 7***2 | Кольцо С25 ГОСТ 13940-86 | |
| 56 | Н***3 | Насос НШ32УК-3 | |
| 56 | Н***Т | Насос НШ32УК-3Т | |
| 57 | 2***0 | Шпилька | |
| 57 | 2***0 | Шпилька | |
| 58 | Ш***0 | Шайба 10 | |
| 59 | 3***0 | Шайба 10.01.08кп | |
| 59 | 3***0 | Шайба 10.01.08кп | |
| 60 | Г***0 | Гайка М10 | |
| 61 | 4***2 | Прокладка | |
| 62 | 2***0 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
