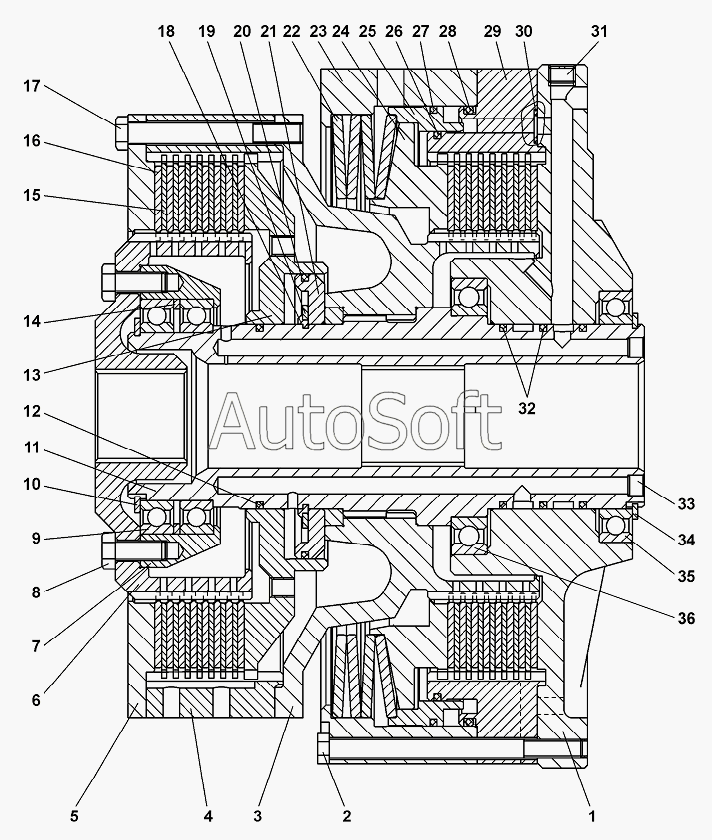

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Фрикцион бортовой и тормоз остановочный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Корпус | |
| 2 | 2***9 | Болт | |
| 3 | 2***) | Барабан | |
| 4 | 2***8 | Барабан | |
| 5 | 2***4 | Крышка | |
| 6 | 2***9 | Барабан | |
| 7 | 2***5 | Обойма | |
| 8 | 2***9 | Болт 3М12-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 9 | 1***0 | Подшипник 1000920 | |
| 10 | 5***0 | Кольцо С100 ГОСТ 13940-86 | |
| 11 | 2***1 | Вал | |
| 12 | 2***2 | Кольцо уплотнительное | |
| 13 | 2***0 | Поршень | |
| 14 | 2***1 | Кольцо | |
| 15 | 2***7 | Диск | |
| 16 | 2***) | Диск | |
| 17 | 2***1 | Болт 3М12х1,25-6gх105 | |
| 18 | 2***2 | Кольцо | |
| 19 | 5***4 | Кольцо | |
| 20 | 2***1 | Кольцо уплотнительное | |
| 21 | 2***1 | Кольцо | |
| 22 | 3***3 | Тарелка | |
| 23 | 2***6 | Барабан | |
| 24 | 2***5 | Диск нажимной | |
| 25 | 2***4 | Поршень | |
| 26 | 2***5 | Кольцо уплотнительное | |
| 27 | 2***0 | Кольцо уплотнительное | |
| 28 | 3***3 | Кольцо 345-355-58-2-3 | |
| 29 | 2***3 | Проставка | |
| 30 | К***8 | Кольцо 016-020-25-2-51-1668 | |
| 31 | 7***1 | Пробка | |
| 32 | 2***8 | Кольцо уплотнительное | |
| 33 | 7***4 | Штифт | |
| 34 | 5***5 | Кольцо С110 ГОСТ 13940-86 | |
| 35 | 1***Л | Подшипник 1000922Л | |
| 36 | 1***4 | Подшипник 1000924 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
