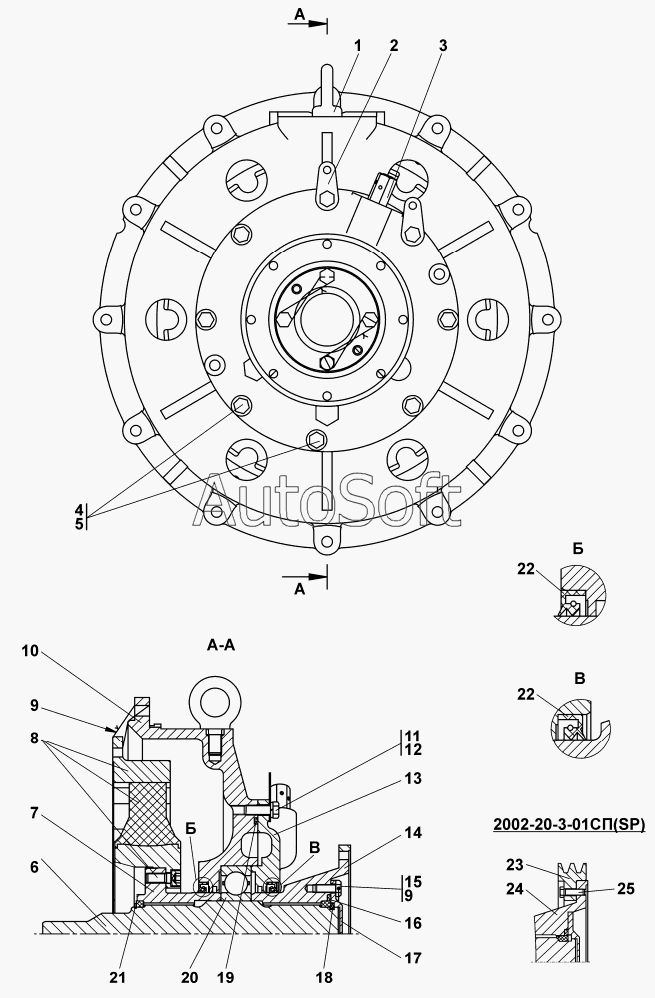

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Муфта упругая
20
13
14
15
15
16
17
18
19
13
21
22
22
23
24
24
25
2002-20-3-01СП(SP)
1
12
11
10
10
9
9
8
7
6
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2002-20-3-01СП(SP) | 2***) | Муфта упругая | |
| 1 | 2***0 | Рым-болт М16.019 ГОСТ 4751-73 | |
| 1 | 2***0 | Рым-болт М16.029 ГОСТ 4751-73 | |
| 2 | 2***0 | Планка | |
| 3 | 4***) | Сапун | |
| 3 | 4***) | Сапун | |
| 4 | 3***1 | Пробка | |
| 4 | 3***0 | Пробка | |
| 5 | 0***8 | Кольцо | |
| 6 | 2***8 | Вал | |
| 7 | 1***) | Ступица | |
| 8 | С***1 | Муфта упругая «Centa» СМ-2400-14-65381 | |
| 9 | П***С | Проволока 1,6-О-С | |
| 10 | 2***1 | Корпус | |
| 10 | 2***0 | Корпус | |
| 11 | Б***5 | Болт М12-6gх35 | |
| 12 | Ш***Т | Шайба 12.ОТ | |
| 13 | 2***5 | Крышка | |
| 13 | 2***0 | Крышка | |
| 14 | 2***) | Фланец | |
| 15 | 2***1 | Болт 3М10х25 | |
| 15 | 2***0 | Болт 3М10-6gх25 | |
| 16 | К***8 | Кольцо | |
| 17 | 2***9 | Крышка | |
| 18 | 2***0 | Кольцо | |
| 19 | К***3 | Кольцо 270-280-58-2-3 | |
| 20 | П***5 | Подшипник 180315 | |
| 21 | 5***9 | Кольцо С60 ГОСТ 13940-86 | |
| 22 | 9***2 | Манжета 95-120-12 | |
| 23 | 1***1 | Шкив | |
| 24 | 2***) | Фланец | |
| 24 | 2***) | Фланец | |
| 25 | Б***5 | Болт М8-6gх25 |
