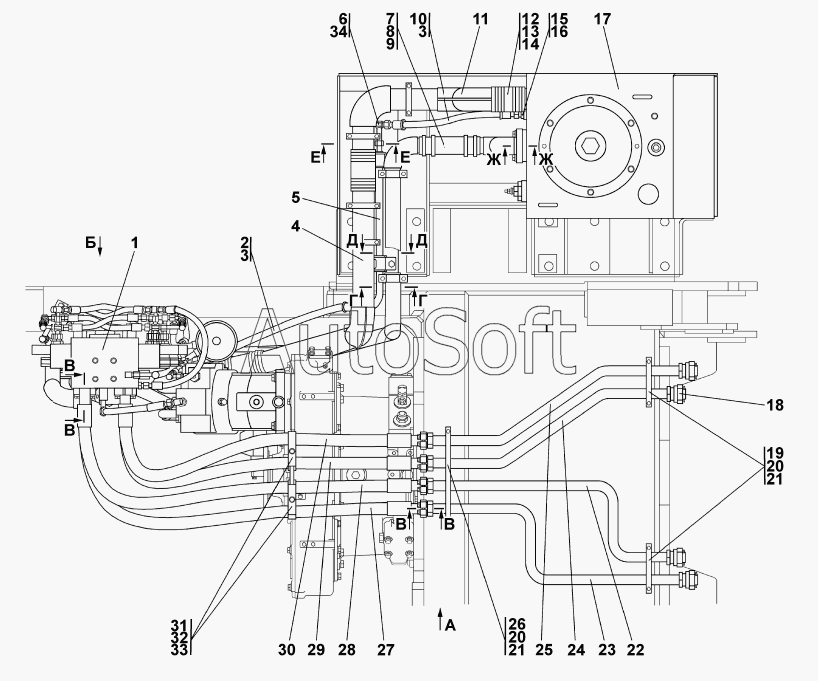

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Установка гидросистемы
26
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
17
26
27
27
28
28
29
29
30
30
31
31
32
33
34
9
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
1
10
10
11
11
12
12
13
14
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Установка распределителя | |
| 1 | 2***) | Установка распределителя | |
| 2 | 4***П | Рукав диаметр 12 | |
| 2 | 4***) | Рукав d.12 | |
| 3 | К***8 | Кольцо | |
| 4 | 2***) | Трубопровод | |
| 4 | 2***) | Трубопровод | |
| 5 | 2***) | Трубопровод | |
| 5 | 2***) | Трубопровод | |
| 6 | 0***) | Угольник | |
| 6 | 0***) | Угольник | |
| 7 | 1***4 | Рукав | |
| 7 | 1***0 | Рукав | |
| 8 | D***2 | Шланговый хомут | |
| 9 | 5***) | Хомут | |
| 9 | 5***) | Хомут | |
| 10 | 4***П | Рукав | |
| 10 | 4***) | Рукав | |
| 11 | 2***) | Трубопровод | |
| 11 | 2***) | Трубопровод | |
| 12 | 4***1 | Рукав | |
| 12 | 4***0 | Рукав | |
| 13 | D***2 | Шланговый хомут DIN3017-AS70-90/12C7-W2 | |
| 14 | 5***П | Хомут | |
| 14 | 5***) | Хомут | |
| 15 | 5***8 | Штуцер ввертной | |
| 15 | 5***0 | Штуцер ввертной | |
| 16 | 0***8 | Кольцо | |
| 17 | 2***) | Бак гидросистемы | |
| 17 | 2***) | Бак гидросистемы | |
| 18 | 4***) | Заглушка | |
| 18 | 4***) | Заглушка | |
| 19 | 2***3 | Бугель | |
| 19 | 2***0 | Бугель | |
| 20 | Б***0 | Болт М8-6gх70 | |
| 21 | Ш***Т | Шайба 8Т | |
| 22 | 2***) | Трубопровод | |
| 22 | 2***) | Трубопровод | |
| 23 | 2***) | Трубопровод | |
| 23 | 2***) | Трубопровод | |
| 24 | 2***) | Трубопровод | |
| 24 | 2***) | Трубопровод | |
| 25 | 2***) | Трубопровод | |
| 25 | 2***) | Трубопровод | |
| 26 | 2***2 | Бугель | |
| 26 | 2***0 | Бугель | |
| 27 | 2***) | Рукав | |
| 27 | 2***) | Рукав | |
| 28 | 2***) | Рукав | |
| 28 | 2***) | Рукав | |
| 29 | 2***) | Рукав | |
| 29 | 2***) | Рукав | |
| 30 | 2***) | Рукав | |
| 30 | 2***) | Рукав | |
| 31 | 2***1 | Бугель | |
| 31 | 2***0 | Бугель | |
| 32 | Б***0 | Болт М12х1,25-6gх40 | |
| 33 | Ш***Т | Шайба12ОТ | |
| 34 | К***3 | Кольцо 010-014-25-2-3 |
