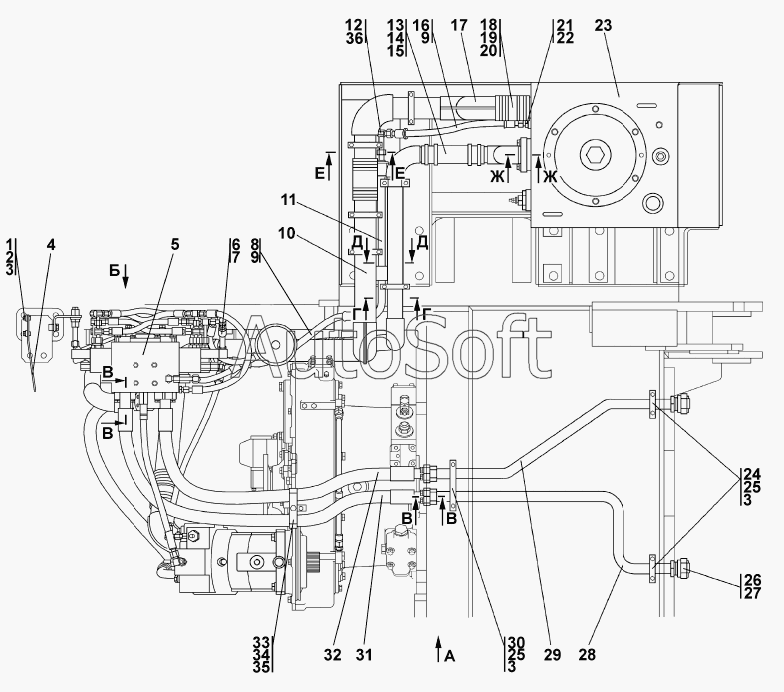

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Установка гидросистемы
27
20
21
21
22
23
23
23
23
24
24
25
25
25
26
26
27
20
28
28
29
29
30
30
31
31
32
32
33
33
34
35
36
11
1
2
3
3
3
4
4
5
5
6
6
7
8
8
9
9
10
10
1
11
12
12
13
13
14
15
15
16
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Упор | |
| 1 | 2***0 | Упор | |
| 2 | Б***6 | Болт М8-6gх16 | |
| 3 | Ш***Т | Шайба 8Т | |
| 4 | 2***0 | Щиток | |
| 4 | 2***0 | Щиток | |
| 5 | 1***) | Установка распределителя | |
| 5 | 1***) | Установка распределителя | |
| 6 | 3***) | Рукав | |
| 6 | 3***) | Рукав | |
| 7 | К***8 | Кольцо 008-010-14-2-51-1668 | |
| 8 | 4***П | Рукав диаметр 12 | |
| 8 | 4***) | Рукав d.12 | |
| 9 | К***8 | Кольцо | |
| 10 | 2***П | Трубопровод | |
| 10 | 2***) | Трубопровод | |
| 11 | 2***) | Трубопровод | |
| 11 | 2***) | Трубопровод | |
| 12 | 0***) | Угольник | |
| 12 | 0***) | Угольник | |
| 13 | 1***4 | Рукав | |
| 13 | 1***0 | Рукав | |
| 14 | D***2 | Шланговый хомут | |
| 15 | 5***) | Хомут | |
| 15 | 5***) | Хомут | |
| 16 | 4***П | Рукав | |
| 16 | 4***) | Рукав | |
| 17 | 2***) | Трубопровод | |
| 17 | 2***) | Трубопровод | |
| 18 | 4***1 | Рукав | |
| 18 | 4***0 | Рукав | |
| 19 | D***2 | Шланговый хомут DIN3017-AS70-90/12C7-W2 | |
| 20 | 5***) | Хомут | |
| 20 | 5***) | Хомут | |
| 21 | 5***8 | Штуцер ввертной | |
| 21 | 5***0 | Штуцер ввертной | |
| 22 | 0***8 | Кольцо | |
| 23 | 2***П | Бак гидросистемы | |
| 23 | 2***) | Бак гидросистемы | |
| 23 | 2***) | Бак гидросистемы | |
| 23 | 2***) | Бак гидросистемы | |
| 24 | 1***0 | Бугель | |
| 24 | 1***0 | Бугель | |
| 25 | Б***0 | Болт М8-6gх70 | |
| 25 | Б***0 | Болт М8-6gх70 | |
| 26 | 4***1 | Заглушка | |
| 26 | 4***0 | Заглушка | |
| 27 | 7***4 | Гайка накидная | |
| 27 | 7***0 | Гайка накидная | |
| 28 | 2***) | Трубопровод | |
| 28 | 2***) | Трубопровод | |
| 29 | 2***П | Трубопровод | |
| 29 | 2***) | Трубопровод | |
| 30 | 2***3 | Бугель | |
| 30 | 2***0 | Бугель | |
| 31 | 2***) | Рукав | |
| 31 | 2***) | Рукав | |
| 32 | 2***) | Рукав | |
| 32 | 2***) | Рукав | |
| 33 | 2***1 | Бугель | |
| 33 | 2***0 | Бугель | |
| 34 | Б***0 | Болт М12х1,25-6gх40 | |
| 35 | Ш***Т | Шайба12ОТ | |
| 36 | К***3 | Кольцо 010-014-25-2-3 |
