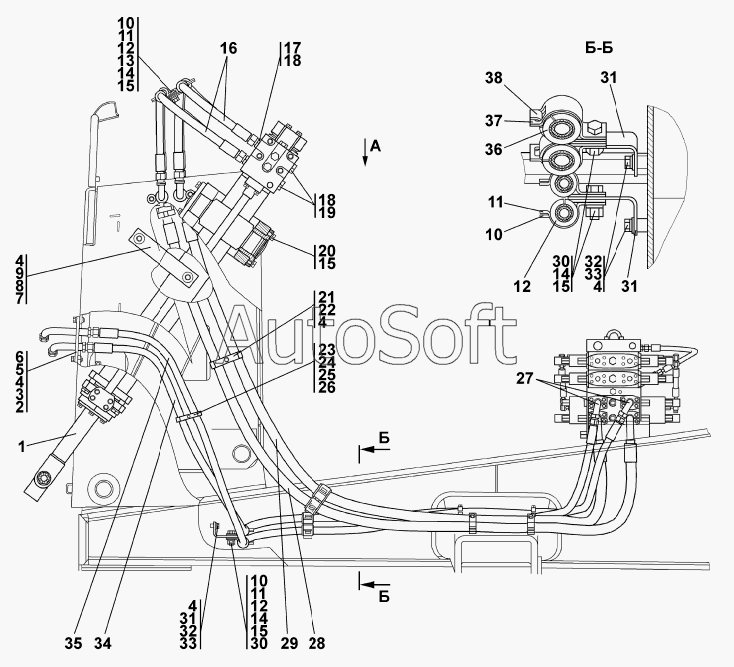

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Установка гидроцилиндров
30
30
21
22
22
23
23
24
25
26
27
27
28
28
29
29
30
21
31
31
31
31
32
32
32
33
33
34
34
35
35
36
37
37
38
38
10
10
10
1
2
2
3
4
4
4
4
4
5
5
6
7
7
8
8
9
10
1
11
11
11
11
12
12
12
13
14
14
15
15
15
15
16
16
17
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Гидроцилиндр | |
| 1 | 2***) | Гидроцилиндр | |
| 2 | 2***) | Трубопровод | |
| 2 | 2***) | Трубопровод | |
| 3 | Б***5 | Болт М12х1,25-6gх35 | |
| 4 | Ш***Т | Шайба12ОТ | |
| 5 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 6 | Ш***2 | Шайба 12 | |
| 7 | 2***3 | Серьга | |
| 7 | 2***0 | Серьга | |
| 8 | 3***1 | Шайба | |
| 8 | 3***0 | Шайба | |
| 9 | Б***0 | Болт М12х1,25-6gх30 | |
| 10 | 2***0 | Скоба | |
| 10 | 2***0 | Скоба | |
| 11 | 2***1 | Планка | |
| 11 | 2***0 | Планка | |
| 12 | 4***5 | Втулка | |
| 13 | Б***5 | Болт М16х1,5-6gх35 | |
| 14 | Г***5 | Гайка М16х1,5 | |
| 15 | Ш***Т | Шайба 16 ОТ | |
| 16 | 0***) | Рукав d.20 | |
| 16 | 0***) | Рукав диаметр 20 | |
| 17 | 2***8 | Штуцер ввертной | |
| 17 | 2***0 | Штуцер ввертной | |
| 18 | К***8 | Кольцо | |
| 19 | 3***1 | Пробка | |
| 19 | 3***0 | Пробка | |
| 20 | Б***5 | Болт М16-6gх45 | |
| 21 | 2***1 | Бугель | |
| 21 | 2***0 | Бугель | |
| 22 | 2***1 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 22 | 2***0 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 23 | 3***1 | Бугель | |
| 23 | 3***0 | Бугель | |
| 24 | 7***3 | Прокладка | |
| 25 | Б***5 | Болт М8-6gх35 | |
| 26 | Ш***Т | Шайба 8Т | |
| 27 | 3***) | Трубопровод | |
| 27 | 3***) | Трубопровод | |
| 28 | 2***) | Рукав | |
| 28 | 2***) | Рукав | |
| 29 | 2***) | Рукав | |
| 29 | 2***) | Рукав | |
| 30 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 30 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 31 | 3***5 | Планка | |
| 31 | 3***0 | Планка | |
| 32 | 3***5 | Шайба | |
| 32 | 3***0 | Шайба | |
| 33 | Б***5 | Болт М12х1,25-6gх25 | |
| 34 | 4***) | Рукав высокого давления | |
| 34 | 4***) | Рукав высокого давления d.16 армированный | |
| 35 | 4***) | Рукав высокого давления | |
| 35 | 4***) | Рукав высокого давления d.16 армированный | |
| 36 | 4***5 | Втулка | |
| 37 | 2***0 | Скоба | |
| 37 | 2***0 | Скоба | |
| 38 | 2***1 | Планка | |
| 38 | 2***0 | Планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
