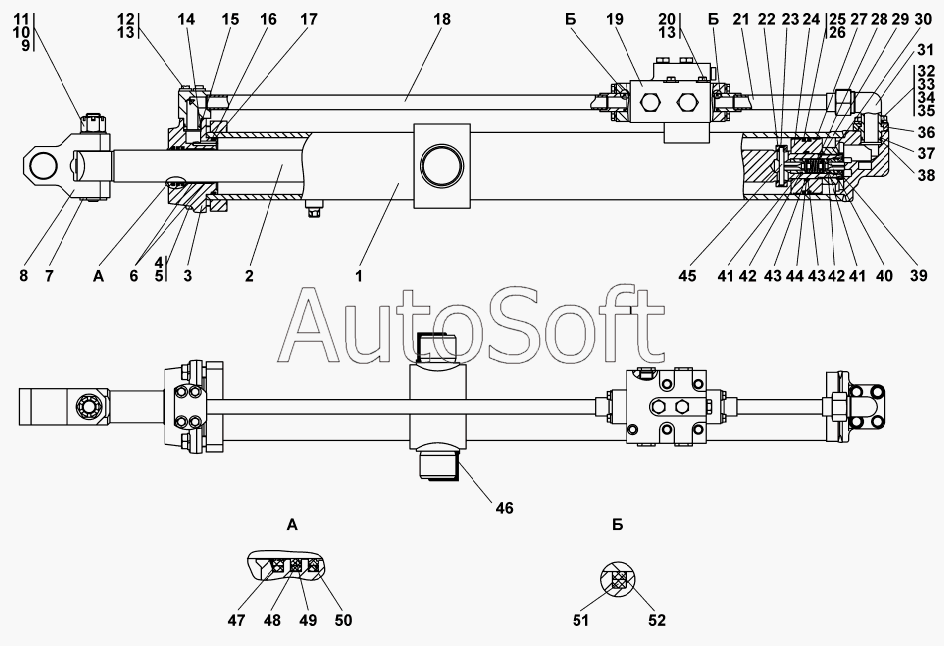

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Гидроцилиндр диаметр 125
32
36
36
35
35
34
34
33
32
37
31
31
30
29
28
27
26
25
38
39
40
41
41
42
42
43
43
44
45
46
47
48
49
50
51
52
7
12
12
11
11
10
10
9
8
13
13
6
5
4
4
3
2
2
1
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Корпус | |
| 2 | 2***6 | Шток | |
| 2 | 2***0 | Шток | |
| 3 | 2***9 | Крышка | |
| 4 | 2***5 | Болт М24х2-6gх75.109.40Х019 ГОСТ 7796-70 | |
| 4 | 2***0 | Болт М24х2-6gх75 | |
| 5 | Ш***Т | Шайба 24Т | |
| 6 | К***5 | Кольцо Е22Т-070-30-2,5 | |
| 7 | 1***) | Палец | |
| 8 | 2***4 | Проушина | |
| 9 | Ш***1 | Шплинт 6,3х71 | |
| 10 | 3***1 | Шайба 30.01.10.019 ГОСТ 11371-78 | |
| 10 | 3***0 | Шайба 30.01.10.0221 ГОСТ 11371-78 | |
| 11 | 3***1 | Гайка М30х2-6Н.8.019 ГОСТ 5918-73 | |
| 11 | 3***0 | Гайка М30х2 ГОСТ 5918-73 | |
| 12 | 2***5 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 12 | 2***0 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 13 | Ш***Т | Шайба12ОТ | |
| 14 | 2***0 | Кольцо защитное | |
| 15 | К***8 | Кольцо | |
| 16 | 2***8 | Шайба защитная | |
| 17 | К***8 | Кольцо115-125-58-2-51-1668 | |
| 18 | 2***) | Трубопровод | |
| 18 | 2***) | Трубопровод | |
| 19 | 1***) | Устройство перепускное | |
| 19 | 1***) | Устройство перепускное | |
| 20 | 2***1 | Болт 3М12х1,25-6gх105 | |
| 20 | 2***0 | Болт 3М12х1,25-6gх105 | |
| 21 | 2***) | Трубопровод | |
| 21 | 2***) | Трубопровод | |
| 22 | 2***8 | Втулка | |
| 23 | 2***4 | Кольцо | |
| 24 | 2***1 | Поршень | |
| 25 | 2***2 | Кольцо уплотнительное | |
| 26 | К***8 | Кольцо 110-120-58-2-51-1668 | |
| 27 | 2***3 | Втулка опорная | |
| 28 | 1***3 | Проставка | |
| 29 | 3***7 | Пружина | |
| 30 | 3***0 | Гайка специальная | |
| 31 | 4***9 | Угольник | |
| 31 | 4***0 | Угольник | |
| 32 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 32 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 33 | Ш***Т | Шайба 16 ОТ | |
| 34 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 34 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 35 | 3***5 | Шайба | |
| 35 | 3***0 | Шайба | |
| 36 | 4***7 | Фланец | |
| 36 | 4***0 | Фланец | |
| 37 | 7***7 | Шайба защитная | |
| 38 | К***8 | Кольцо | |
| 39 | 1***2 | Заглушка | |
| 40 | 1***) | Клапан | |
| 41 | 4***1 | Кольцо защитное | |
| 42 | К***8 | Кольцо | |
| 43 | 2***4 | Кольцо защитное | |
| 44 | К***8 | Кольцо | |
| 45 | 1***2 | Палец | |
| 46 | 2***9 | Заглушка | |
| 47 | Е***2 | Грязесъемник | |
| 48 | К***3 | Кольцо 075-085-58-2-3 | |
| 49 | 2***6 | Кольцо уплотнительное | |
| 50 | Е***0 | Уплотнение | |
| 51 | К***1 | Кольцо 030-035-30-2-ИРП-1314-1 | |
| 52 | 4***6 | Кольцо уплотнительное |
